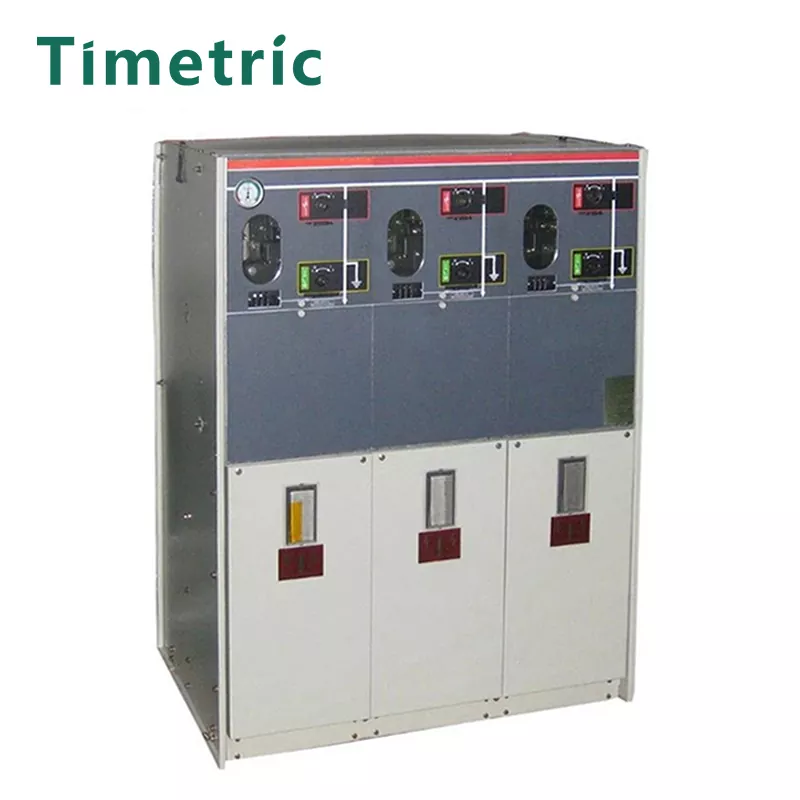

এক্সজিএন -12 (জেড) টি 630-20 সিরিজ 10 কেভি সীমানা সার্কিট ব্রেকার সুইচগিয়ার ইনডোর

1. এক্সজিএন -12 (জেড) টি 630-20 সিরিজ 10 কেভি সীমানা সার্কিট ব্রেকার সুইচগিয়ার ইনডোর II এবং তৃতীয় রিং মেইন ইউনিটটি মূল স্যুইচ হিসাবে সালফার হেক্সাফ্লোরাইড লোড সুইচ সহ রিং মেইন ইউনিটের একটি নতুন প্রজন্ম। এটি বায়ু নিরোধক, কমপ্যাক্ট এবং সাধারণ কাঠামো, নমনীয় অপারেশন, সহজ ইনস্টলেশন গ্রহণ করে এবং একাধিক ইন্টারলকিং ফাংশন রয়েছে। এটি আধুনিক সেন্সর প্রযুক্তি এবং সুরক্ষা রিলে সহ বৈদ্যুতিক প্রক্রিয়া, পিটি, সিটি, ইউপিএস, আরটিইউ ইত্যাদির সাথে বিতরণ নেটওয়ার্ক অটোমেশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হতে পারে, এটি তার উন্নত প্রযুক্তিগত কর্মক্ষমতা এবং হালকা এবং নমনীয় সমাবেশ প্রকল্পের সাথে বাজারের পরিবর্তিত প্রয়োজনগুলি পুরোপুরি পূরণ করতে পারে।

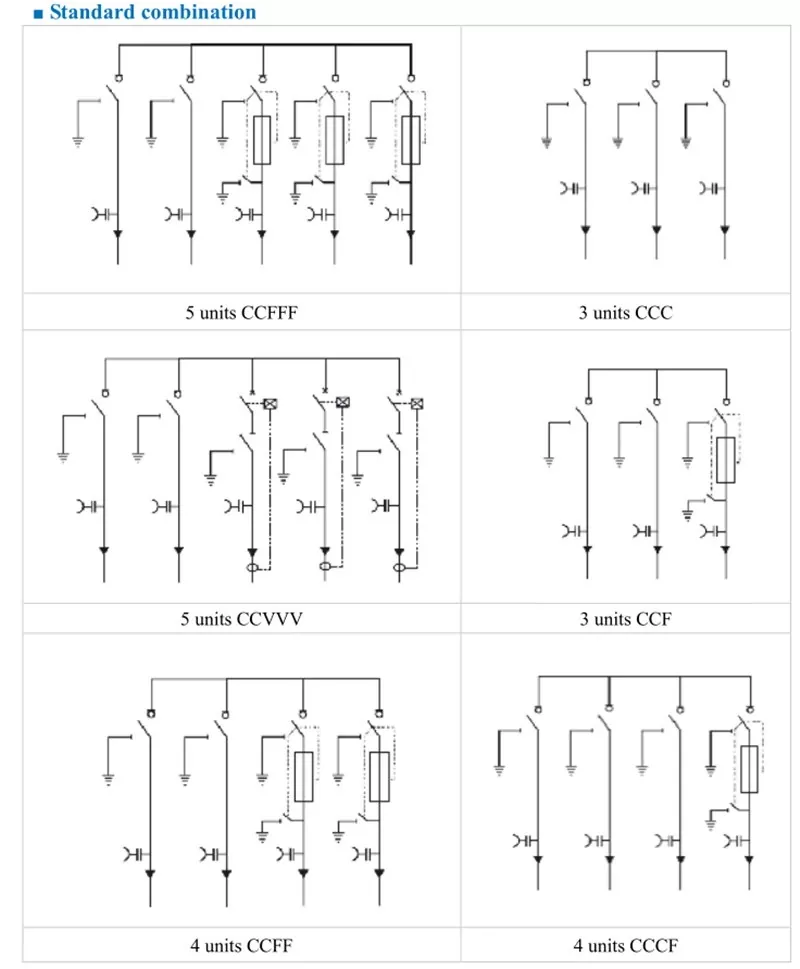

টাইমেট্রিক বৈদ্যুতিন এক্সজিএন -12 (জেড) / টি 630-20 সিরিজ 10 কেভি সীমানা সার্কিট ব্রেকার ব্রেকার সুইচগিয়ার ইনডোর, বেসিক স্যুইচ ইউনিটগুলির মধ্যে লোড সুইচ ক্যাবিনেট, সংমিশ্রণ বৈদ্যুতিক মন্ত্রিসভা, সার্কিট ব্রেকার ক্যাবিনেট অন্তর্ভুক্ত রয়েছে। লোড সুইচ মন্ত্রিসভা সম্মিলিত তিন-পজিশন লোড স্যুইচ দিয়ে সজ্জিত; সংমিশ্রণ বৈদ্যুতিক মন্ত্রিসভা লোড সুইচ-ফিউজ সংমিশ্রণ বৈদ্যুতিক মন্ত্রিসভা দিয়ে সজ্জিত; সার্কিট ব্রেকার ক্যাবিনেটটি বিশেষ এক্সজিএন -12/টি 630-20 ভ্যাকুয়াম সার্কিট ব্রেকার এবং থ্রি-পজিশন সংযোগকারী সহ সজ্জিত; মাল্টি-ফাংশনাল ইউনিট মন্ত্রিসভা উপরের কার্যকরী ইউনিটগুলির সংমিশ্রণ।

টাইমেট্রিক বৈদ্যুতিন এক্সজিএন -12 (জেড) / টি 630-20 সিরিজ 10 কেভি সীমানা সার্কিট ব্রেকার ব্রেকার স্যুইচগিয়ার ইনডোরের মধ্যে কার্যকরী বগি রয়েছে যেমন মুদ্রাস্ফীতি ইউনিট, মেকানিজম রুম, কেবল রুম, চাপ ত্রাণ চ্যানেল রুম, ইনস্ট্রুমেন্ট রুম ইত্যাদি, যার মধ্যে মুদ্রাস্ফীতি ইউনিট মূল উপাদান।

থ্রি-পজিশন লোড স্যুইচটির তিনটি অবস্থান রয়েছে: "ক্লোজিং", "খোলার" এবং "গ্রাউন্ডিং"। তিনটি অবস্থান একে অপরের সাথে জড়িত। ফাংশন অনুসারে, এটি লোড স্যুইচ এবং গ্রাউন্ডিং স্যুইচটিতে পচে যায়, একটি ঘোরানো শ্যাফ্ট ভাগ করে নেওয়া যায়। একটি থ্রি-পজিশন লোড সুইচ একটি তিন-অবস্থানের অপারেটিং প্রক্রিয়া দিয়ে সজ্জিত। লোড সুইচ ফাংশন দিকটি বৈদ্যুতিক বা ম্যানুয়াল স্প্রিং এনার্জি স্টোরেজ দ্বারা পরিচালিত হতে পারে এবং বসন্তটি মাঝখানে যাওয়ার পরে দ্রুত খোলা এবং বন্ধ করা যায়; গ্রাউন্ডিং স্যুইচ ফাংশন দিকটি ম্যানুয়ালি পরিচালিত হয় এবং মাঝখানে যাওয়ার পরে বসন্তটি খোলা এবং দ্রুত বন্ধ করা যায়।

টাইমেট্রিক বৈদ্যুতিন এক্সজিএন -12 (জেড) / টি 630-20 সিরিজ 10 কেভি সীমানা সার্কিট ব্রেকার সুইচগিয়ার ইনডোর (প্রতিটি সুইচ, অভ্যন্তরীণ সংযোগকারী বাসবার, ফিউজ টিউবের বাইরের ইত্যাদি) এর প্রধান সার্কিটটি এসএফ 6 গ্যাসে ভরা একটি সিলযুক্ত বাক্সে আবদ্ধ।

অস্বাভাবিক কাজের পরিস্থিতি বা অপব্যবহারের কারণে যখন কোনও অভ্যন্তরীণ চাপ ত্রুটি দেখা দেয়, তখন উত্পন্ন উচ্চ-চাপ গ্যাসটি ফেটে যাওয়া ডিস্কের ধ্বংস দ্বারা গঠিত চ্যানেলের মাধ্যমে স্রাব করা হয়।

ক্যাবিনেটগুলি মাদার কাপলারের মাধ্যমে একটি কার্যকর প্রাথমিক সংযোগ তৈরি করে, যা পুরোপুরি অন্তরক এবং সম্পূর্ণ সিল করা হয়।

ইনলেট এবং আউটলেট লাইন, পিটি এবং বজ্রপাতের অ্যারেস্টার কেবল আনুষাঙ্গিকগুলির মাধ্যমে কার্যকর সংযোগ তৈরি করে, যা সম্পূর্ণরূপে অন্তরক এবং সম্পূর্ণ সিল করা হয়।

সম্পূর্ণ নিরোধক এবং সম্পূর্ণ সিলিং নিশ্চিত করতে সিটি কেবল কোর প্রকার গ্রহণ করে।

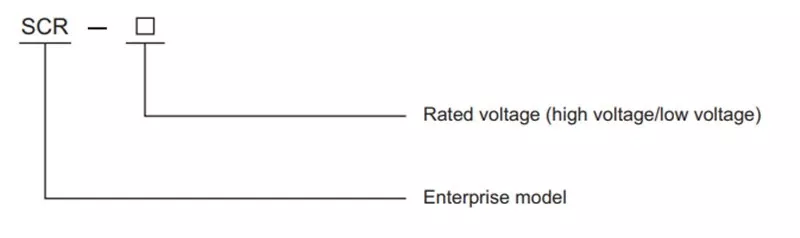

মডেল বর্ণনা

প্রধান প্রযুক্তিগত পরামিতি

কাঠামো এবং মাউন্টিং মাত্রা

কাজের পরিবেশ ：

টাইমেট্রিক বৈদ্যুতিনএক্সজিএন -12 (জেড) / টি 630-20 সিরিজ 10 কেভি সীমানা সার্কিট ব্রেকার সুইচগিয়ার ইনডোর ব্যবহারের পরিবেশ ：

◆ পরিবেষ্টিত বায়ু তাপমাত্রা: উচ্চ সীমা + 40 ℃, নিম্ন সীমা -40 ℃

◆ আর্দ্রতা: দৈনিক গড় আপেক্ষিক আর্দ্রতা 95%এর বেশি নয়; মাসিক গড় 90%এর বেশি নয়।

◆ জলীয় বাষ্পের চাপ: দৈনিক গড় 2.2 কিপিএর বেশি নয়; মাসিক গড় 1.8KPA এর বেশি নয়;

◆ উচ্চতা 2000 মিটারের বেশি নয়।

Yours আশেপাশের বায়ু স্পষ্টতই ধূলিকণা, ধোঁয়া, ক্ষয়কারী এবং জ্বলনযোগ্য গ্যাস, বাষ্প বা লবণের কুয়াশা দ্বারা দূষিত নয়।

Secondary মাধ্যমিক ব্যবস্থায় প্ররোচিত বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপের প্রশস্ততা 1.6KV.6 এর বেশি নয়। কোনও আগুন, বিস্ফোরণ বিপত্তি, গুরুতর দূষণ, রাসায়নিক জারা এবং গুরুতর কম্পন নেই।

।

সুইচগিয়ারের সুবিধা এবং বৈশিষ্ট্য

টাইমেট্রিক বৈদ্যুতিক টাইমেট্রিক ইলেকট্রিকএক্সজিএন -12 (জেড) / টি 630-20 সিরিজ 10 কেভি সীমানা সার্কিট ব্রেকার ব্রেকার সুইচগিয়ার ইনডোরিনক্লুড নিম্নলিখিত দিকগুলি:

1। মডুলার ডিজাইন, প্রসারিত সহজ।

2। স্টেইনলেস স্টিল শিট লেজার ওয়েল্ডিং সিলড গ্যাস চেম্বার।

3। প্লাগ-ইন সলিড ইনসুলেটেড বাসবার কাপলার ক্যাবিনেটের মধ্যে ব্যবহৃত হয় এবং স্যুইচ ক্যাবিনেটটি প্রসারিত হওয়ার পরে এসএফ 6 গ্যাস অপারেশন জড়িত নয়।

4। অভ্যন্তরীণ শঙ্কু বা বাইরের শঙ্কু কেবল প্লাগ-ইন, সহজ এবং দ্রুত ইনস্টলেশন।

5। গ্যাস ফিলিং ইউনিটের সমস্ত ইলেক্ট্রোডগুলি হ'ল আর্ক ইলেক্ট্রোড।

6। গ্যাস ঘনত্ব রিলে অনলাইন মনিটরিং।

7। এটিতে একটি নির্ভরযোগ্য চাপ রিলিজ ডিভাইস এবং রিলিজ চ্যানেল রয়েছে।

8। একক মন্ত্রিসভা বা কমন বক্স ইউনিট সংমিশ্রণ মন্ত্রিসভা সরবরাহ করা যেতে পারে।

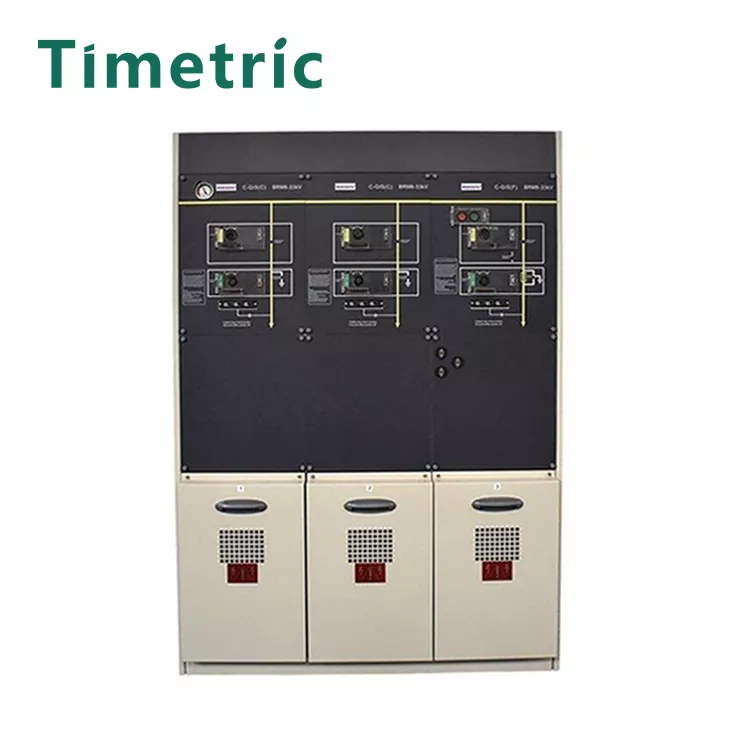

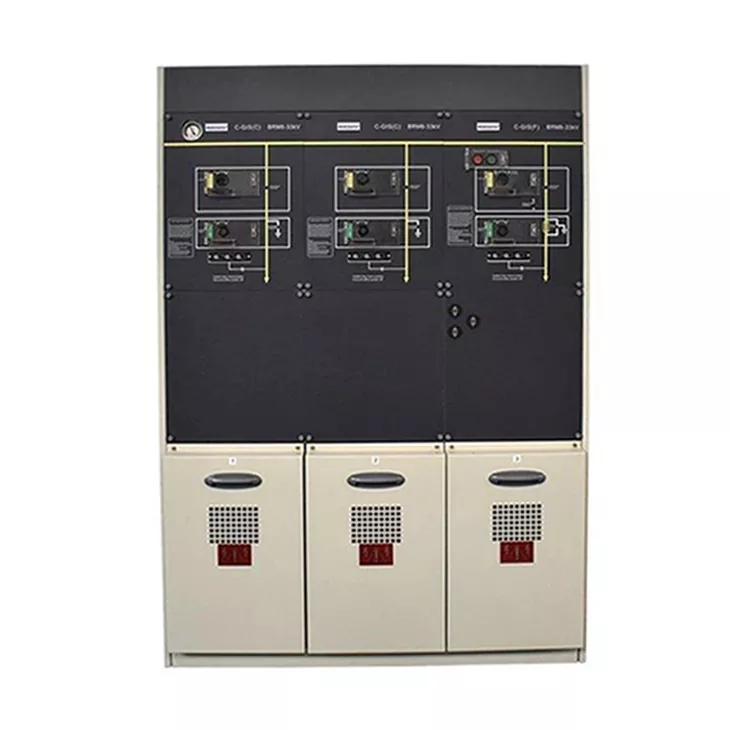

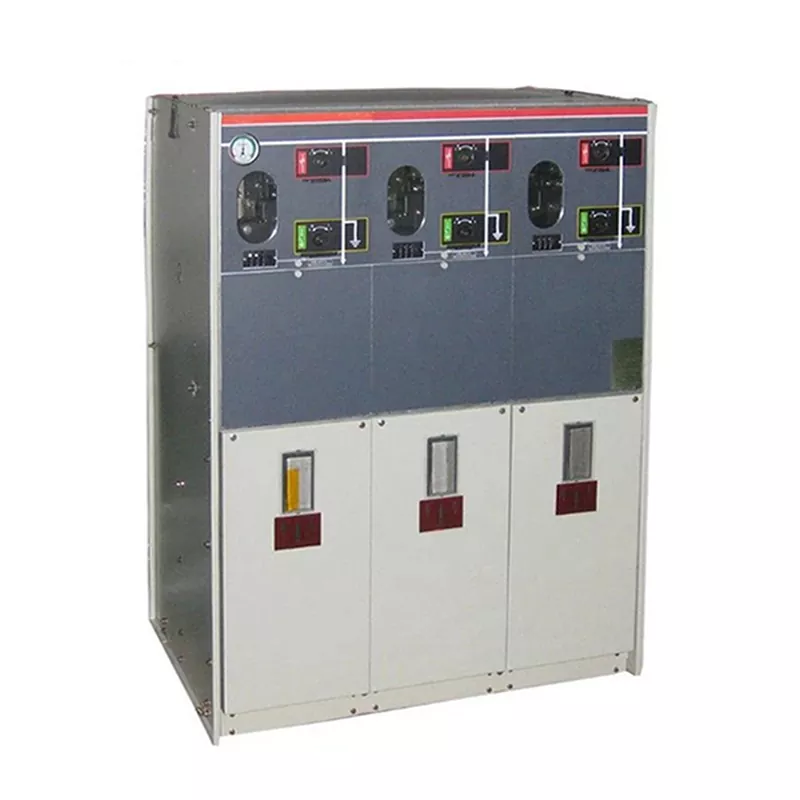

পণ্য বাস্তব শট

FAQ

আপনার সংস্থা কি আমার প্রয়োজনীয়তা অনুযায়ী পণ্যগুলি কাস্টমাইজ করতে পারে?

হ্যাঁ, আমরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি। সাধারণভাবে বলতে গেলে গ্রাহকদের কেবল সরবরাহ করা দরকার: সার্কিট লেআউট, ভোল্টেজ, বর্তমান ইত্যাদি

আপনার দ্রুত বিতরণ সময় কি?

সাধারণত, আমরা গ্রাহক অনুসন্ধান গ্রহণ করি। স্যুইচ ক্যাবিনেটের প্রযুক্তিগত পরামিতিগুলি সংযুক্ত হওয়ার পরে, দামের তালিকা জারি করতে এবং প্রকৃত পরিস্থিতির ভিত্তিতে উত্পাদন এবং বিতরণ সময় সম্পর্কে গ্রাহকদের সাথে যোগাযোগ করতে 1-2 দিন সময় লাগে।

আপনার বিক্রয় পরবর্তী পরিষেবা কেমন?

আমরা 1 বছরের ওয়ারেন্টি সমর্থন করি। সাধারণ উদ্ধৃতিটিতে বিক্রয়-পরবর্তী পরিষেবা পরিষেবা অন্তর্ভুক্ত নয়। বিনামূল্যে অনলাইন যোগাযোগ এবং গাইডেন্স উপলব্ধ।
