মাঝারি ভোল্টেজ সুইচ মন্ত্রিসভা

মাঝারি ভোল্টেজ স্যুইচ মন্ত্রিপরিষদের ভোল্টেজের পরিসীমা 3 কেভি, 6 কেভি, 10 কেভি, 20 কেভি এবং 35 কেভি এর মতো আরও সাধারণ ভোল্টেজ স্তর সহ 36 কেভি -র মধ্যেও প্রসারিত করা যেতে পারে।

অ্যাপ্লিকেশন অঞ্চল: মাঝারি ভোল্টেজ সুইচ ক্যাবিনেটগুলি মূলত নগর আবাসিক অঞ্চল, পাবলিক বিল্ডিং, হাইওয়ে, রাসায়নিক শিল্প ইত্যাদিতে ব্যবহৃত হয়, বিদ্যুৎ সংক্রমণ এবং বিতরণ এবং সাবস্টেশন ইনলেট এবং আউটলেট নিয়ন্ত্রণ এবং সুরক্ষার জন্য।

একটি মাঝারি ভোল্টেজ স্যুইচ ক্যাবিনেট কী? ধাতব-আবদ্ধ সুইচগিয়ার, যা মাঝারি ভোল্টেজ সুইচ ব্যতীত অন্যান্য সরঞ্জামগুলির জন্য ভাল নিরোধক কর্মক্ষমতা রয়েছে, বিদ্যুৎ সরঞ্জামের মাধ্যমে এআরসিগুলি জ্বলতে বাধা দেয়, বিদ্যুৎ ব্যবহারের সুরক্ষা নিশ্চিত করে এবং বিদ্যুৎ ব্যবহার করার সময় মাঝারি ভোল্টেজের সুইচগুলির ফল্ট পরিসীমা সম্প্রসারণ এড়িয়ে যায়। মাঝারি ভোল্টেজ সুইচ মন্ত্রিসভা দুটি প্রধান অংশ নিয়ে গঠিত: মন্ত্রিসভা বডি এবং সার্কিট ব্রেকার এবং এতে ওভারহেড ইনলেট এবং আউটলেট লাইন, কেবল ইনলেট এবং আউটলেট লাইন এবং বাসবার সংযোগের মতো ফাংশন রয়েছে। মন্ত্রিপরিষদের দেহে একটি আবাসন, বৈদ্যুতিক উপাদান (অন্তরক অংশ সহ), বিভিন্ন প্রক্রিয়া, মাধ্যমিক টার্মিনাল এবং সংযোগগুলি নিয়ে গঠিত।

মাঝারি-ভোল্টেজ সুইচগিয়ারের বিভাগগুলি কী কী?

মাঝারি-ভোল্টেজ সুইচগিয়ারের কাঠামো অনুসারে, মাঝারি-ভোল্টেজ সুইচগিয়ারের বিভিন্ন বিভাগ রয়েছে:

(1) আধা-বদ্ধ মাঝারি-ভোল্টেজ সুইচগিয়ার, মন্ত্রিসভার সামনের এবং পাশগুলি বদ্ধ, পিছন এবং বাসবার উন্মুক্ত, কাঠামোটি সহজ, ব্যয় কম, সুরক্ষা দুর্বল, এবং এটি জিজিএলএ টাইপের মতো নির্মূল করার কাছাকাছি।

(২) বক্স-টাইপ মিডিয়াম-ভোল্টেজ সুইচগিয়ার, একটি ধাতব শেল সহ, তবে কম বগি, বাসবারটিও বদ্ধ এবং সুরক্ষা আরও ভাল। যেমন এক্সজিএন টাইপ।

(3) বিরতি-ধরণের মাঝারি-ভোল্টেজ সুইচগিয়ার, প্রতিটি ঘর এক বা একাধিক নন-ধাতব পার্টিশন দ্বারা পৃথক করা হয় এবং সুরক্ষা আরও ভাল। যেমন জিন টাইপ।

(৪) সাঁজোয়া মাঝারি-ভোল্টেজ সুইচগিয়ার, প্রতিটি ঘরটি ধাতব পার্টিশন দ্বারা পৃথক করা হয় এবং ভাল সুরক্ষা, জটিল কাঠামো, উচ্চ প্রক্রিয়াকরণের নির্ভুলতা এবং কিছুটা বেশি দামের সাথে গ্রাউন্ড করা হয়। যেমন চীন তৈরি করা কেইন টাইপ এবং জেডএসএল টাইপের এবিবি।

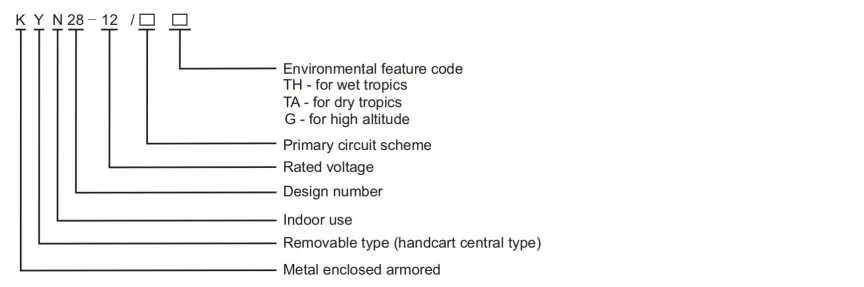

মডেল বর্ণনা

প্রধান প্রযুক্তিগত পরামিতি

কাঠামো এবং মাউন্টিং মাত্রা

কাজের পরিবেশ ：

মাঝারি-ভোল্টেজ সুইচগিয়ারের ব্যবহারের পরিবেশের প্রয়োজনীয়তাগুলির মধ্যে রয়েছে তাপমাত্রা, আর্দ্রতা, উচ্চতা, বায়ু গুণমান এবং অন্যান্য দিকগুলি ‌

1। তাপমাত্রার প্রয়োজনীয়তা ‌: মাঝারি -ভোল্টেজ সুইচগিয়ারের তাপমাত্রার প্রয়োজনীয়তা সাধারণত -5 ℃ ~+40 ℃ হয় ℃ যখন তাপমাত্রা এই পরিসীমা ছাড়িয়ে যায়, বৈদ্যুতিক মন্ত্রিসভার বৈদ্যুতিক কর্মক্ষমতা, যান্ত্রিক কর্মক্ষমতা এবং সুরক্ষা স্তর প্রভাবিত হবে ‌

‌2। আর্দ্রতা প্রয়োজনীয়তা ‌: মাঝারি-ভোল্টেজ সুইচগিয়ারের আর্দ্রতা প্রয়োজনীয়তা সাধারণত যে আপেক্ষিক আর্দ্রতা 50%এর বেশি হয় না। যখন আর্দ্রতা খুব বেশি হয়, তখন বৈদ্যুতিক মন্ত্রিসভায় ফুটো, নিরোধক হ্রাস এবং অন্যান্য সমস্যা দেখা দিতে পারে, যা সরঞ্জামের পরিষেবা জীবন এবং সুরক্ষাকে প্রভাবিত করে ‌

3। উচ্চতার প্রয়োজনীয়তা ‌: উচ্চ-উচ্চতা অঞ্চলগুলির জন্য, মাঝারি-ভোল্টেজ সুইচগিয়ারকে হ্রাস ক্ষমতাতে ব্যবহার করা দরকার বা প্রাসঙ্গিক মান অনুসারে ভোল্টেজ পরীক্ষাগুলি সহ্য করা উচিত। উদাহরণস্বরূপ, 3,000 মিটার উচ্চতায়, নিরোধক সংশোধন এবং ভোল্টেজ পরীক্ষাগুলি সহ্য করার জন্য সরঞ্জামগুলির স্বাভাবিক অপারেশন নিশ্চিত করার জন্য প্রয়োজনীয় ‌

4‌। বায়ু মানের প্রয়োজনীয়তা ‌: মাঝারি-ভোল্টেজ সুইচগিয়ারের বায়ু মানের প্রয়োজনীয়তা তুলনামূলকভাবে বেশি এবং সাধারণত ক্ষয়কারী গ্যাস, ধূলিকণা এবং অন্যান্য ক্ষতিকারক পদার্থ থাকে না। যখন এই ক্ষতিকারক পদার্থগুলি বাতাসে বিদ্যমান থাকে তখন তারা বৈদ্যুতিক সরঞ্জামগুলিকে ক্ষতিগ্রস্থ করবে এবং সরঞ্জামগুলির পরিষেবা জীবন এবং সুরক্ষাকে প্রভাবিত করবে ‌

সুইচগিয়ারের সুবিধা এবং বৈশিষ্ট্য

মাঝারি-ভোল্টেজ সুইচগিয়ারের প্রধান বৈশিষ্ট্য এবং সুবিধাগুলি নিম্নলিখিত দিকগুলি অন্তর্ভুক্ত করে:

1। উচ্চ কার্যকারিতা পরামিতি: মাঝারি-ভোল্টেজ সুইচগিয়ারের দুর্দান্ত পারফরম্যান্স প্যারামিটার রয়েছে, যেমন উচ্চ ভোল্টেজ সহ্য করার ক্ষমতা এবং শর্ট সার্কিট কারেন্ট সহ্য করার ক্ষমতা। উদাহরণস্বরূপ, মাঝারি-ভোল্টেজ সুইচগিয়ারের বজ্রপাতের প্রবণতা ভোল্টেজটি 75kv এ পৌঁছায় এবং রেটযুক্ত স্বল্প সময়ের সাথে বর্তমানের বর্তমান বর্তমান 25-40KA এ পৌঁছতে পারে। এটি বিভিন্ন উচ্চ-ভোল্টেজ পরিবেশের অধীনে স্থিরভাবে পরিচালনা করতে পারে, বিদ্যুৎ ব্যবস্থায় ওভারভোল্টেজ এবং শর্ট সার্কিট কারেন্টের মতো ফল্ট শকগুলি কার্যকরভাবে প্রতিরোধ করতে পারে এবং বিদ্যুৎ সরবরাহের ধারাবাহিকতা নিশ্চিত করে।

2। ভাল নিরোধক এবং আর্সিং পারফরম্যান্স: মিডিয়াম-ভোল্টেজ সুইচগিয়ারটি ভাল নিরোধক এবং আর্সিং পারফরম্যান্সের সাথে ডিজাইন করা হয়েছে। উদাহরণস্বরূপ, মাঝারি-ভোল্টেজ সুইচগিয়ারের অভ্যন্তরীণ আর্সিং ক্ষমতা 31.5KA/4S এবং 40ka/0.5s পৌঁছেছে, যা আইএসি-স্তরের এএফএলআর স্ট্যান্ডার্ড পূরণ করে, অভ্যন্তরীণ ত্রুটিগুলির সময় আর্কের প্রভাবের পরিসীমা কার্যকরভাবে সীমাবদ্ধ করতে পারে, ক্যাবিনেট এবং আশেপাশের সরঞ্জামগুলির ক্ষতি হ্রাস করতে পারে এবং কর্মী এবং সরঞ্জামগুলির সুরক্ষা নিশ্চিত করে।

3। মডুলার এবং মিনিয়েচারাইজড ডিজাইন: মাঝারি-ভোল্টেজ সুইচগিয়ার সাধারণত মডুলার ডিজাইন গ্রহণ করে, যা উত্পাদন, একত্রিত করা, রক্ষণাবেক্ষণ এবং ওভারহোল করা সহজ। উদাহরণস্বরূপ, মাঝারি-ভোল্টেজ সুইচগিয়ারের মন্ত্রিসভাগুলি বাসবার রুম, সার্কিট ব্রেকার রুম, কেবল রুম এবং নিয়ন্ত্রণের বগি হিসাবে স্বতন্ত্র কার্যকরী ইউনিটগুলিতে বিভক্ত। প্রতিটি ইউনিটের আকার এবং সংযোগ ইন্টারফেস মানক করা হয়, যা ত্রুটি অবস্থান এবং বিচ্ছিন্নতার জন্য সুবিধাজনক, বিদ্যুতের আউটেজ সময় এবং রক্ষণাবেক্ষণের ব্যয় হ্রাস করে।

4। এ ছাড়াও, কিছু মডেলের মন্ত্রিসভা প্রস্থটি কেবল 550 মিমি, যা মেঝে স্থানকে ব্যাপকভাবে হ্রাস করে এবং শক্ত জমি সম্পদযুক্ত জায়গাগুলির জন্য উপযুক্ত।

5 .. বুদ্ধিমান ফাংশন: আধুনিক মিডিয়াম-ভোল্টেজ সুইচগিয়ারের এম্বেডড বুদ্ধিমান তাপমাত্রা পর্যবেক্ষণ, ভ্যাকুয়াম আর্ক চেম্বারের বৈশিষ্ট্য নিরীক্ষণ, ট্রলি ক্যাবিনেট ইন্টেলিজেন্ট মনিটরিং, যান্ত্রিক বৈশিষ্ট্য এবং মাধ্যমিক সার্কিট মনিটরিং ইত্যাদি সহ সরঞ্জাম অপারেশন স্ট্যাটাসটি উপলব্ধি এবং ডেডার ওয়েটস ওয়েটস ওয়েটস ডিলেটস ডিল্টিটিভ ট্রেনট্রি, ডিলিটিভ ট্রেনটেক্টিভ ট্রেনটেক্টিভ ট্রেনটেক্টিভ ট্রেনটেক্টিভ ট্রেনটেক্টিভ ট্রেনটেক্টিভ ট্রেনটেক্টিভ ট্রেনটেক্টিভ ডিল্টিটিভ ট্রেনটেক্টিভ ট্রেনটেক্টিভ ট্রেন্টিভ ট্রেনটেক্টিভ অফ ফেইলিওটিভের জন্য রয়েছে সহ বিভিন্ন বুদ্ধিমান ফাংশন রয়েছে, এবং গ্রাউন্ড ছুরি নিয়ন্ত্রণ, পর্যবেক্ষণ এবং সুরক্ষা ইত্যাদি সরঞ্জাম অটোমেশন এবং অপারেশন সুরক্ষার ডিগ্রি উন্নত করে। High উদাহরণস্বরূপ, মাঝারি-ভোল্টেজ স্যুইচগিয়ার অপারেটরদের সুরক্ষা নিশ্চিত করে সার্কিট ব্রেকার ট্রলি লোডের অধীনে সার্কিট ব্রেকার ট্রলিটিকে ধাক্কা দেওয়া এবং টানানো, ভুল-খোলার এবং ভুলভাবে বন্ধ করার মতো অপব্যবহার রোধ করতে একটি পাঁচ-সুরক্ষা ইন্টারলক ডিজাইন গ্রহণ করে।

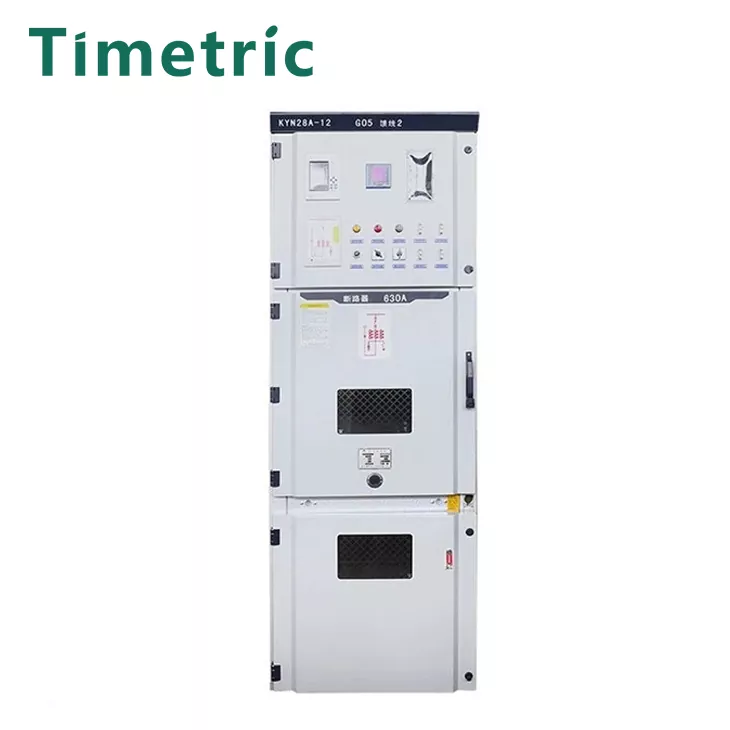

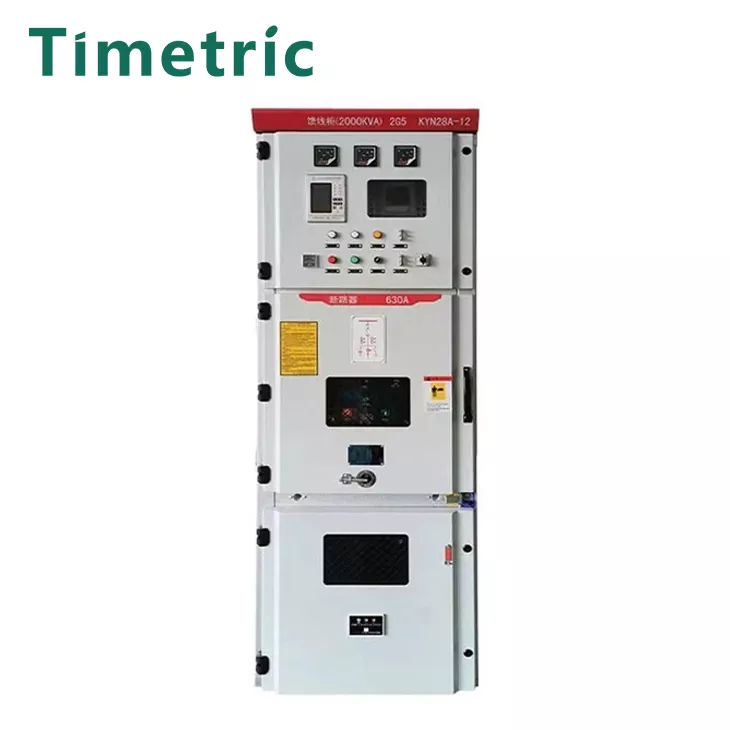

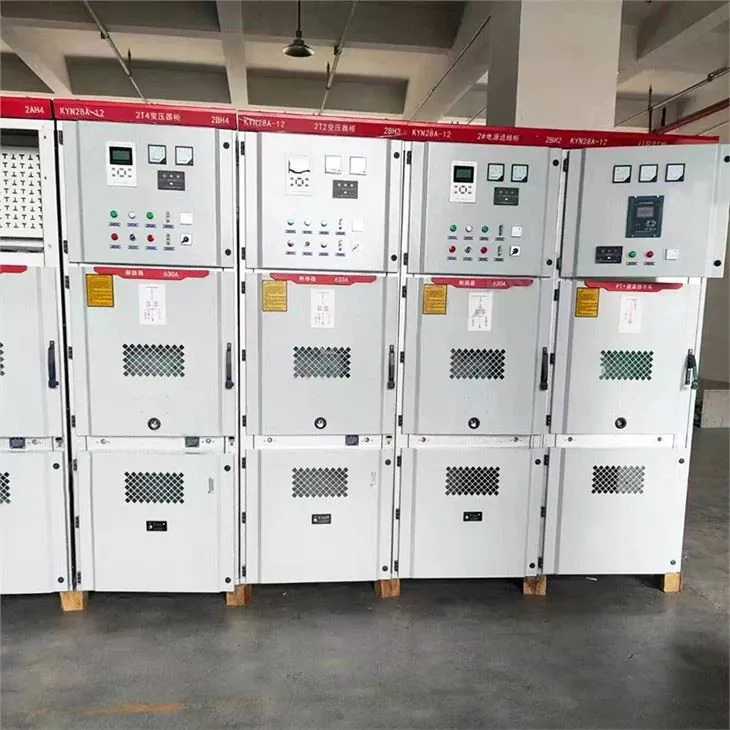

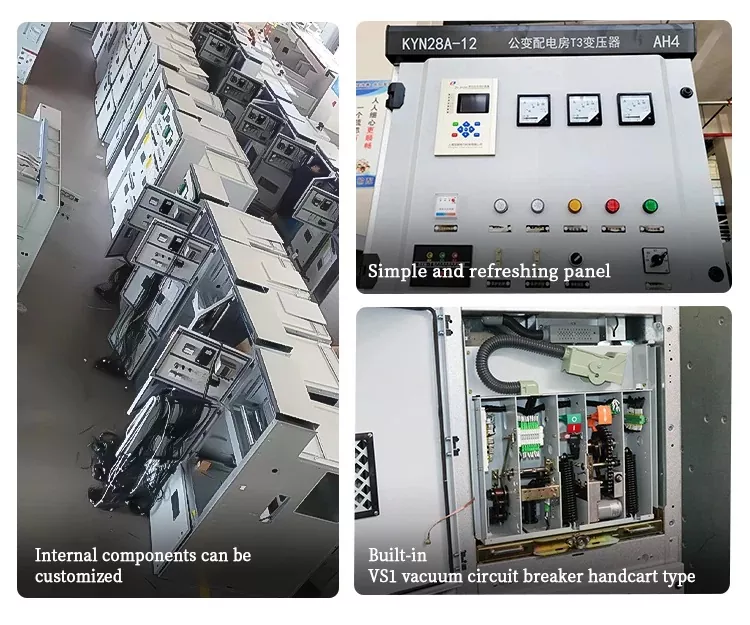

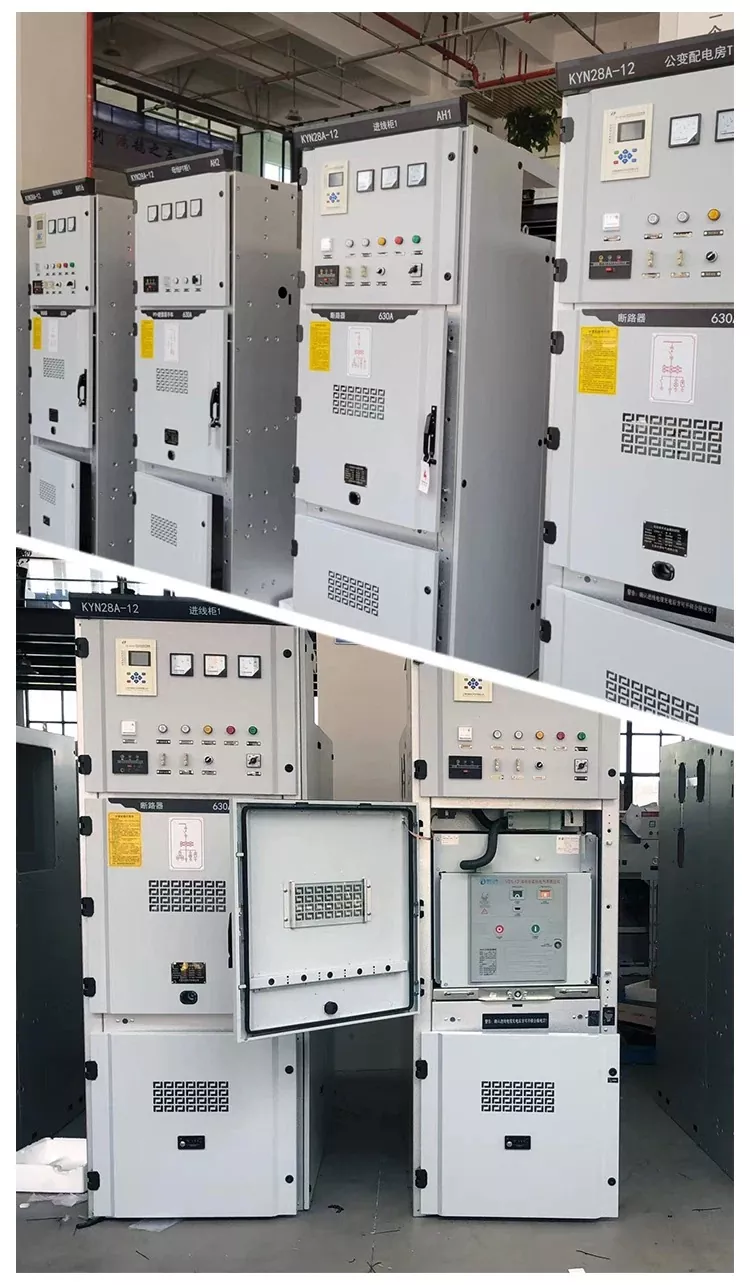

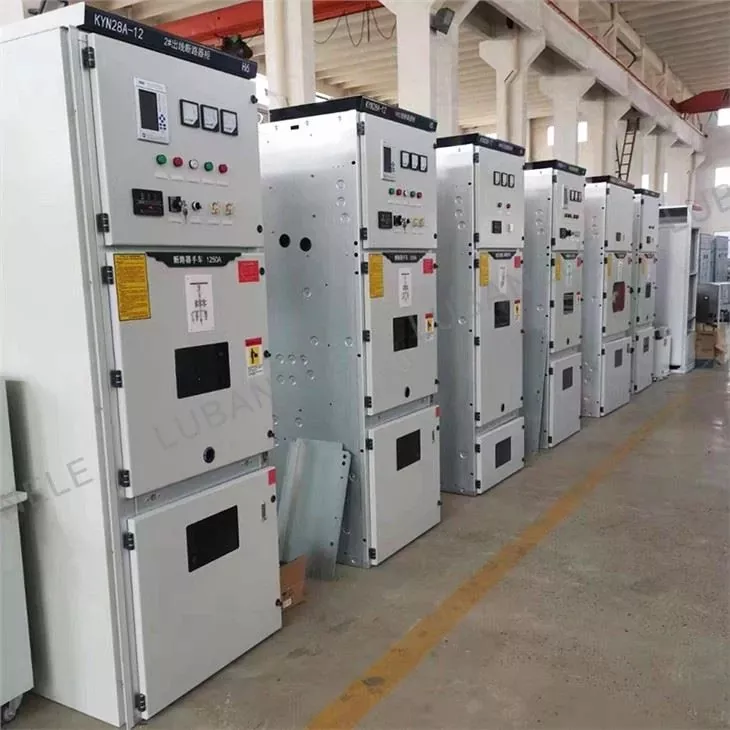

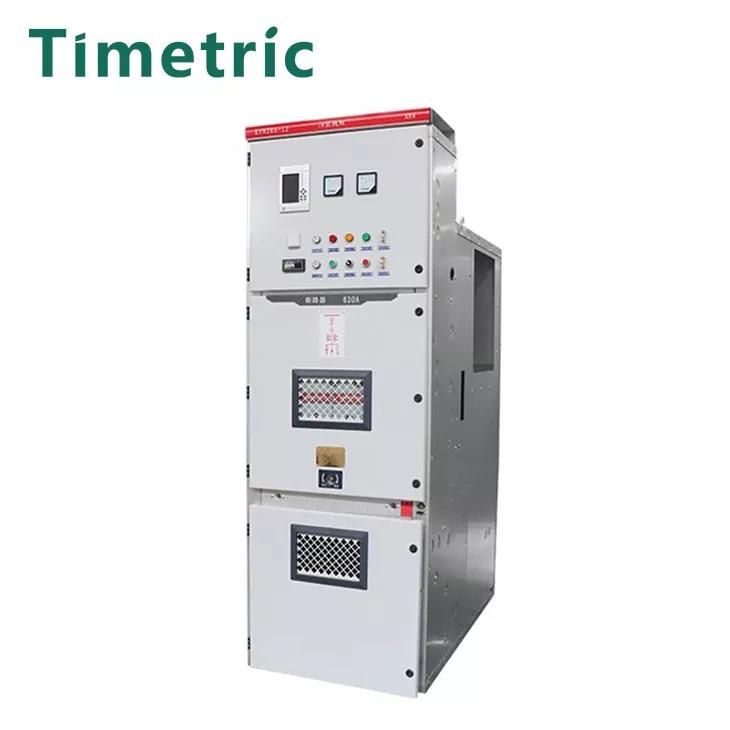

পণ্য বাস্তব শট

FAQ

আপনার সংস্থা কি আমার প্রয়োজনীয়তা অনুযায়ী পণ্যগুলি কাস্টমাইজ করতে পারে?

হ্যাঁ, আমরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি। সাধারণভাবে বলতে গেলে গ্রাহকদের কেবল সরবরাহ করা দরকার: সার্কিট লেআউট, ভোল্টেজ, বর্তমান ইত্যাদি

আপনার দ্রুত বিতরণ সময় কি?

সাধারণত, আমরা গ্রাহক অনুসন্ধান গ্রহণ করি। স্যুইচ ক্যাবিনেটের প্রযুক্তিগত পরামিতিগুলি সংযুক্ত হওয়ার পরে, দামের তালিকা জারি করতে এবং প্রকৃত পরিস্থিতির ভিত্তিতে উত্পাদন এবং বিতরণ সময় সম্পর্কে গ্রাহকদের সাথে যোগাযোগ করতে 1-2 দিন সময় লাগে।

আপনার বিক্রয় পরবর্তী পরিষেবা কেমন?

আমরা 1 বছরের ওয়ারেন্টি সমর্থন করি। সাধারণ উদ্ধৃতিটিতে বিক্রয়-পরবর্তী পরিষেবা পরিষেবা অন্তর্ভুক্ত নয়। বিনামূল্যে অনলাইন যোগাযোগ এবং গাইডেন্স উপলব্ধ।
