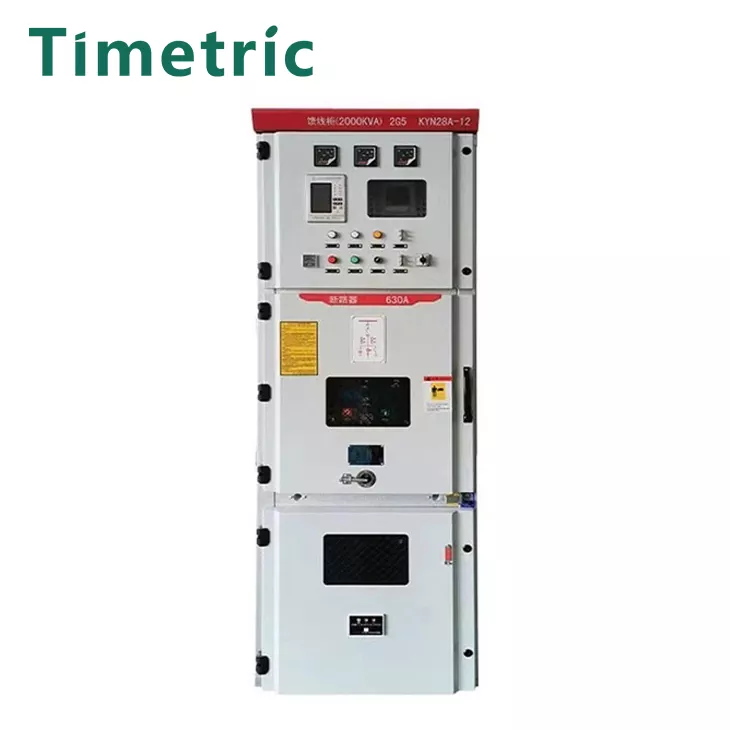

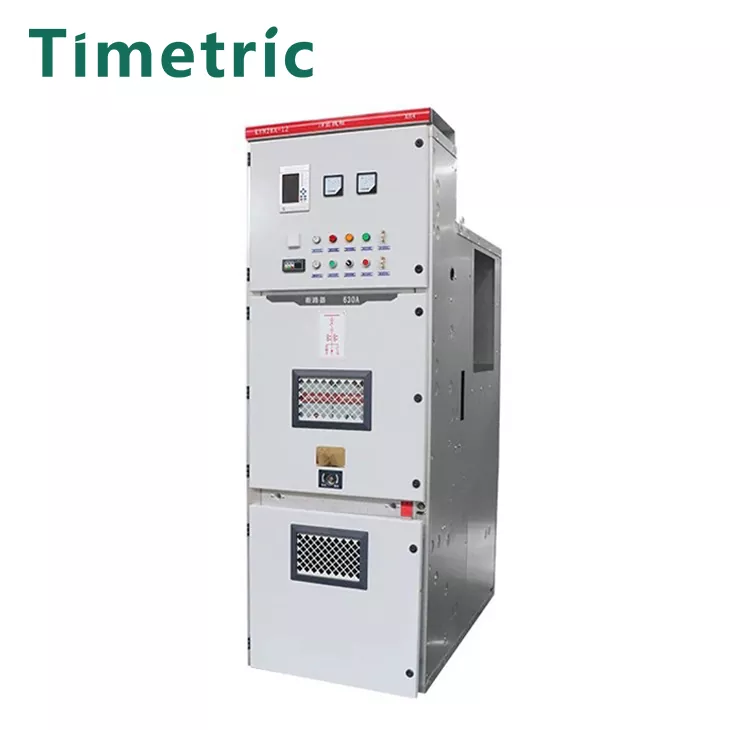

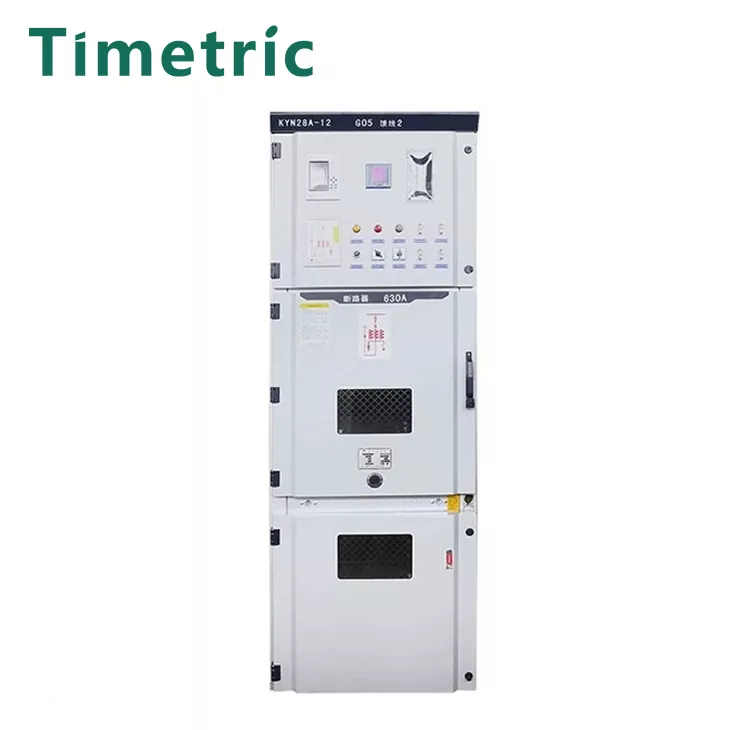

আর্মার্ড এয়ার ইনসুলেটেড সুইচগিয়ার ইনডোর 11 কেভি

আর্মার্ড এয়ার ইনসুলেটেড সুইচগিয়ার ইনডোর 11 কেভি জিবি 3906-1991 "3-35 কেভি এসি ধাতব-আবদ্ধ সুইচগিয়ার" স্ট্যান্ডার্ডের প্রাসঙ্গিক প্রয়োজনীয়তাগুলি পূরণ করা উচিত। এটি দুটি প্রধান অংশ নিয়ে গঠিত: মন্ত্রিপরিষদ এবং সার্কিট ব্রেকার এবং এতে ওভারহেড ইনকামিং এবং বহির্গামী লাইন, কেবলের আগত এবং বহির্গামী লাইন এবং বাসবার সংযোগের মতো ফাংশন রয়েছে। মন্ত্রিসভায় একটি শেল, বৈদ্যুতিক উপাদান (অন্তরক অংশগুলি সহ), বিভিন্ন প্রক্রিয়া, মাধ্যমিক টার্মিনাল এবং সংযোগ রয়েছে।
উচ্চ-ভোল্টেজ সুইচ মন্ত্রিসভার কাঠামো সাধারণত একই রকম, মূলত একটি সার্কিট ব্রেকার রুম, একটি বাসবার রুম, একটি মাধ্যমিক নিয়ন্ত্রণ ঘর (উপকরণ ঘর) এবং একটি ফিডার রুমে বিভক্ত। কক্ষগুলির মধ্যে সাধারণত ইস্পাত প্লেট থাকে।

উচ্চ-ভোল্টেজ সুইচগিয়ারটি নিম্নলিখিত তিন ধরণের মধ্যে বিভক্ত করা যেতে পারে:

1.1। অপসারণযোগ্য প্রকার বা কার্টের ধরণ (y দ্বারা নির্দেশিত):
এর অর্থ হ'ল মন্ত্রিসভায় প্রধান বৈদ্যুতিক উপাদানগুলি (যেমন সার্কিট ব্রেকার) একটি অপসারণযোগ্য কার্টে ইনস্টল করা আছে। যেহেতু কার্ট ক্যাবিনেটের ভাল বিনিময়যোগ্যতা রয়েছে, এটি বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা ব্যাপকভাবে উন্নত করতে পারে। সাধারণত ব্যবহৃত কার্টের প্রকারের মধ্যে রয়েছে: বিচ্ছিন্ন কার্টস, মিটারিং কার্টস, সার্কিট ব্রেকার কার্টস, পিটি কার্টস, ক্যাপাসিটার কার্ট এবং ব্যবহৃত ভেরিয়েবল কার্ট যেমন KYN28A-12।

1.2। স্থির প্রকার (জি দ্বারা নির্দেশিত):
এর অর্থ হ'ল মন্ত্রিসভায় সমস্ত বৈদ্যুতিক উপাদান (যেমন সার্কিট ব্রেকার বা লোড সুইচ ইত্যাদি) স্থিরভাবে ইনস্টল করা আছে। ফিক্সড সুইচগিয়ারটি সহজ এবং আরও অর্থনৈতিক, যেমন এক্সজিএন 2-10, জিজি -1 এ, ইটিসি।
2। ইনস্টলেশন অবস্থান অনুসারে, এটি ইনডোর এবং আউটডোরে বিভক্ত হতে পারে;

2.1। ইনডোর ব্যবহারের জন্য (এন দ্বারা নির্দেশিত):
এটি কেবল অভ্যন্তরে ইনস্টল করা এবং ব্যবহার করা যেতে পারে যেমন: সাঁজোয়া এয়ার ইনসুলেটেড সুইচগিয়ার ইনডোর 11 কেভি এবং অন্যান্য সুইচ ক্যাবিনেটগুলি;

2.2। বহিরঙ্গন ব্যবহারের জন্য (ডাব্লু দ্বারা নির্দেশিত):
এটি ইনস্টল করা এবং বাইরে ব্যবহার করা যেতে পারে যেমন: এক্সএলডাব্লু এবং অন্যান্য স্যুইচ ক্যাবিনেট।
3। মন্ত্রিপরিষদের কাঠামো অনুসারে, এটি চারটি বিভাগে বিভক্ত করা যেতে পারে: ধাতব-বদ্ধ আর্মার্ড স্যুইচ ক্যাবিনেট, ধাতব-বদ্ধ পার্টিশনযুক্ত স্যুইচ ক্যাবিনেট, ধাতব-আবদ্ধ বক্স-টাইপ স্যুইচ ক্যাবিনেট এবং ওপেন সুইচ ক্যাবিনেট। [1]
3.1। ধাতব-আবদ্ধ আর্মার্ড স্যুইচ ক্যাবিনেট (কে অক্ষর দ্বারা নির্দেশিত): ধাতব বিভক্ত সুইচগিয়ারের মূল উপাদানগুলি (যেমন সার্কিট ব্রেকার, ট্রান্সফর্মার, বাসবার ইত্যাদি) ধাতব পার্টিশন দ্বারা পৃথক গ্রাউন্ড বগিগুলিতে ইনস্টল করা হয়। যেমন KYN28A-12 উচ্চ-ভোল্টেজ স্যুইচ ক্যাবিনেট।
3.2। ধাতব-বদ্ধ পার্টিশনযুক্ত সুইচ মন্ত্রিসভা (জে চিঠি দ্বারা নির্দেশিত): সাঁজোয়া ধাতব-বদ্ধ সুইচগিয়ারের অনুরূপ, এর প্রধান বৈদ্যুতিক উপাদানগুলি পৃথক বিভাগগুলিতেও ইনস্টল করা আছে, তবে এটিতে এক বা একাধিক নন-ধাতব পার্টিশন রয়েছে যা নির্দিষ্ট সুরক্ষা স্তরগুলি পূরণ করে। যেমন JYN2-12 উচ্চ-ভোল্টেজ সুইচগিয়ার।
3.3। ধাতব-আবদ্ধ বক্স-টাইপ সুইচগিয়ার (x অক্ষর দ্বারা নির্দেশিত) সুইচগিয়ার শেলটি একটি ধাতব-আবদ্ধ সুইচগিয়ার। যেমন এক্সজিএন 2-12 উচ্চ-ভোল্টেজ সুইচগিয়ার।
3.4। ওপেন সুইচগিয়ার, কোনও সুরক্ষা স্তরের প্রয়োজনীয়তা নেই, শেলটি আংশিকভাবে ওপেন সুইচগিয়ার। যেমন জিজি -1 এ (চ) উচ্চ-ভোল্টেজ সুইচগিয়ার।

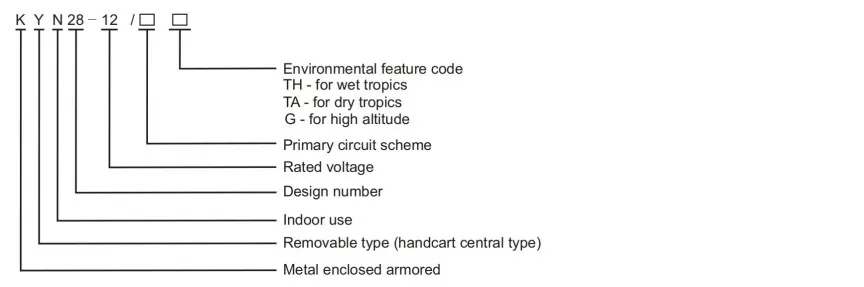

মডেল বর্ণনা

প্রধান প্রযুক্তিগত পরামিতি

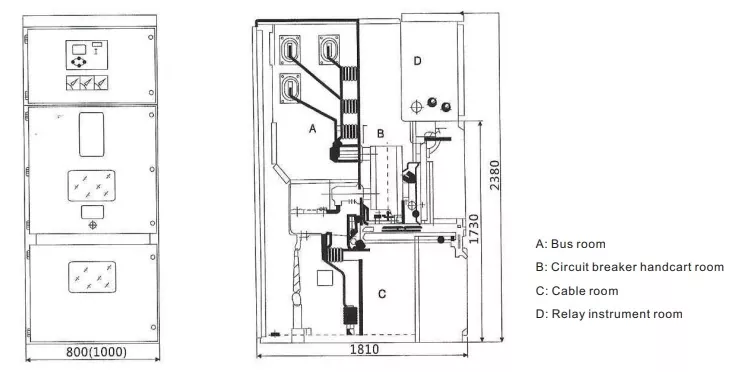

কাঠামো এবং মাউন্টিং মাত্রা

কাজের পরিবেশ ：

আর্মার্ড এয়ার ইনসুলেটেড সুইচগিয়ার ইনডোর 11 কেভি পরিবেশগত শর্ত ব্যবহারের জন্য:
ইনস্টলেশন অবস্থান: ইনডোর
উচ্চতা: ≤1000 মি, দয়া করে অন্যান্য প্রয়োজনীয়তাগুলির জন্য জিজ্ঞাসা করুন
পরিবেষ্টিত তাপমাত্রা: -15 ℃ ~+40 সি
সর্বাধিক দৈনিক তাপমাত্রার পার্থক্য: ≤25 কে
মাসিক গড় আপেক্ষিক আর্দ্রতা: ≤90%
দৈনিক গড় আপেক্ষিক আর্দ্রতা: ≤95%
ভূমিকম্পের তীব্রতা প্রতিরোধের: 8 ডিগ্রি

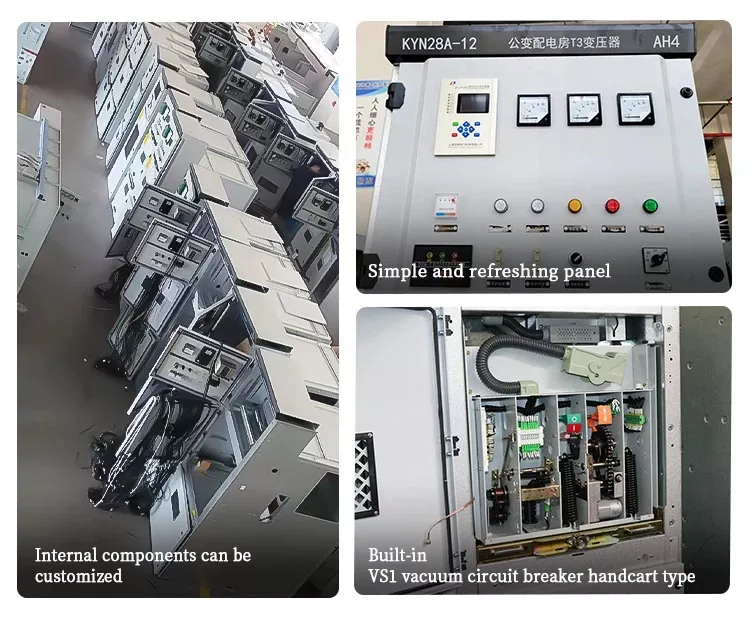

সুইচগিয়ারের সুবিধা এবং বৈশিষ্ট্য

আর্মার্ড এয়ার ইনসুলেটেড সুইচগিয়ার ইনডোর 11 কেভি প্রধান বৈদ্যুতিক সূচক ：

1.21 উচ্চ-ভোল্টেজ সুইচগিয়ারের রেটেড ভোল্টেজ: 3.6KV, 7.2KV, 12KV

1.2.2 উচ্চ-ভোল্টেজ সুইচগিয়ারের রেটযুক্ত ফ্রিকোয়েন্সি: 50Hz/60Hz

১.২.৩ তাপমাত্রা বৃদ্ধি: রেটেড বর্তমান এবং রেটেড ফ্রিকোয়েন্সিতে মূল সার্কিটের তাপমাত্রা বৃদ্ধি জিবি/টি 11022-1999 এর বিধানগুলি মেনে চলবে "উচ্চ-ভোল্টেজ সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জামের মানগুলির জন্য সাধারণ প্রযুক্তিগত শর্তাদি", এবং নিম্নলিখিত পরিপূরকগুলি করা হবে:

1) মন্ত্রিসভায় উপাদানগুলির তাপমাত্রা বৃদ্ধির মান উপাদানগুলির সংশ্লিষ্ট মানগুলির বিধানগুলির বেশি হবে না।

2) অ্যাক্সেসযোগ্য কেসিং এবং কভারের তাপমাত্রা বৃদ্ধি 30k এর বেশি হবে না।

1.2.4 রেটযুক্ত শর্ট সার্কিট ব্রেকিং কারেন্ট এবং ক্লোজিং কারেন্ট:

1) রেটযুক্ত শর্ট সার্কিট ব্রেকিং কারেন্ট: 20 ~ 50 কেএ।

2) রেটেড শর্ট-সার্কিট ক্লোজিং কারেন্ট (পিক মান) এর সাথে সম্পর্কিত রেটযুক্ত শর্ট-সার্কিট ব্রেকিং কারেন্টের 2.5 গুণ।

1.2.5 রেটেড তাপীয় স্থায়িত্ব বর্তমান (4 এস এ): 20 ~ 40 কেএ

1.2.6 রেটেড ডায়নামিক স্ট্যাবিলিটি কারেন্ট (পিক মান) রেটেড গতিশীল স্থায়িত্ব বর্তমানের 2.5 গুণ।

1.2.7 রেটেড শর্ট-সার্কিট বর্তমান ব্রেকিং টাইমস 50 ~ 100 বার।

1.2.8 রেটেড বর্তমান ব্রেকিং টাইমস 20000 ~ 30000 বার।

1.2.9 খোলার এবং সমাপনী প্রক্রিয়া এবং সহায়ক সার্কিটের রেটযুক্ত ভোল্টেজ: এসি, ডিসি 220 ভি বা অন্যান্য।

আর্মার্ড এয়ার ইনসুলেটেড সুইচগিয়ার ইনডোর 11 কেভি সমস্ত সাবস্টেশন সরঞ্জাম এবং মন্ত্রিসভা নিরোধক চিকিত্সা সমস্ত কাজের শর্তের প্রয়োজনীয়তা পূরণ করে।

১.১.১২ প্রতিটি উপাদানগুলির বাহ্যিক নিরোধক ক্রাইপেজ দূরত্ব এবং উচ্চ-ভোল্টেজ সুইচ ক্যাবিনেটে এর সহায়ক নিরোধকটি রাজ্য এবং প্রাক্তন বৈদ্যুতিক বিদ্যুতের মন্ত্রকের প্রয়োজনীয়তা পূরণ করে। অ্যান্টি-কন্ডেনসেশন ডিভাইসগুলি প্রয়োজন অনুযায়ী সজ্জিত করা যেতে পারে।

১.১.১৩ উচ্চ-ভোল্টেজ সুইচ মন্ত্রিসভার কাঠামো কর্মীদের সুরক্ষা নিশ্চিত করে এবং অপারেশন, রক্ষণাবেক্ষণ, পরিদর্শন, পর্যবেক্ষণ, ওভারহল এবং পরীক্ষার সুবিধার্থে।

১.১.১৪ উচ্চ-ভোল্টেজ স্যুইচ ক্যাবিনেটে প্রতিটি উপাদান এবং এর কন্ডাক্টরের সংযোগ গ্রীষ্মের উচ্চ তাপমাত্রার সময়কালে প্রাসঙ্গিক মানগুলিতে নির্দিষ্ট করা অপারেটিং তাপমাত্রার চেয়ে বেশি হবে না।

1.1.15 উপাদানগুলির জন্য প্রয়োজনীয়তা:

1) একই ধরণের পণ্য একই রেটিং এবং কাঠামো সহ উপাদানগুলি বিনিময়যোগ্য হতে পারে।

2) উচ্চ-ভোল্টেজ সুইচ মন্ত্রিসভায় ইনস্টল করা প্রতিটি উপাদান তাদের নিজ নিজ প্রযুক্তিগত মান পূরণ করে।

1.2.16 সুরক্ষা স্তর এবং অভ্যন্তরীণ ত্রুটি:

1) যখন বায়ু একা অন্তরক মাধ্যম হিসাবে ব্যবহৃত হয়, তখন মন্ত্রিসভায় প্রতিটি পর্বের কন্ডাক্টরের ফেজ-টু-ফেজ এবং স্থল ছাড়পত্র সম্পর্কিত জাতীয় মানগুলি পূরণ করে।

২) উচ্চ-ভোল্টেজ সুইচগিয়ারের উচ্চ-ভোল্টেজের লাইভ অংশগুলিতে পৌঁছানো এবং চলন্ত অংশগুলিকে স্পর্শ করতে বাধা দেওয়ার জন্য, সুরক্ষা স্তরটি হ'ল: আইপি 4 এক্স, যা ≥1.0 মিমি ব্যাসযুক্ত ধাতব তারের মতো বস্তুগুলিকে প্রতিরোধ করতে পারে বা প্রবেশের সময় থেকে ≥1.0 মিমি বেধযুক্ত সংকীর্ণ স্ট্রিপগুলি।

3) অভ্যন্তরীণ ত্রুটিগুলির জন্য, নিম্নলিখিত প্রয়োজনীয়তাগুলি পূরণ করা হয়:

ধাতব-বদ্ধ উচ্চ-ভোল্টেজ সুইচগিয়ার তার নিজস্ব ত্রুটি, অস্বাভাবিকতা বা অপব্যবহারের কারণে সৃষ্ট শ্রমিকদের চাপের আঘাতগুলি প্রতিরোধ করতে পারে। মানব-সৃষ্ট অভ্যন্তরীণ ত্রুটিগুলি রোধ করার জন্য ব্যবস্থা নেওয়া হয় এবং অপব্যবহার রোধে লকিং ডিভাইসগুলি ইনস্টল করা হয়। অভ্যন্তরীণ উপাদানগুলির ব্যর্থতার কারণে ইনডোর ওভারপ্রেসার এবং চাপ প্রকাশকে বিবেচনায় নিতে চাপ ত্রাণ চ্যানেলগুলি সেট আপ করা হয়েছে।

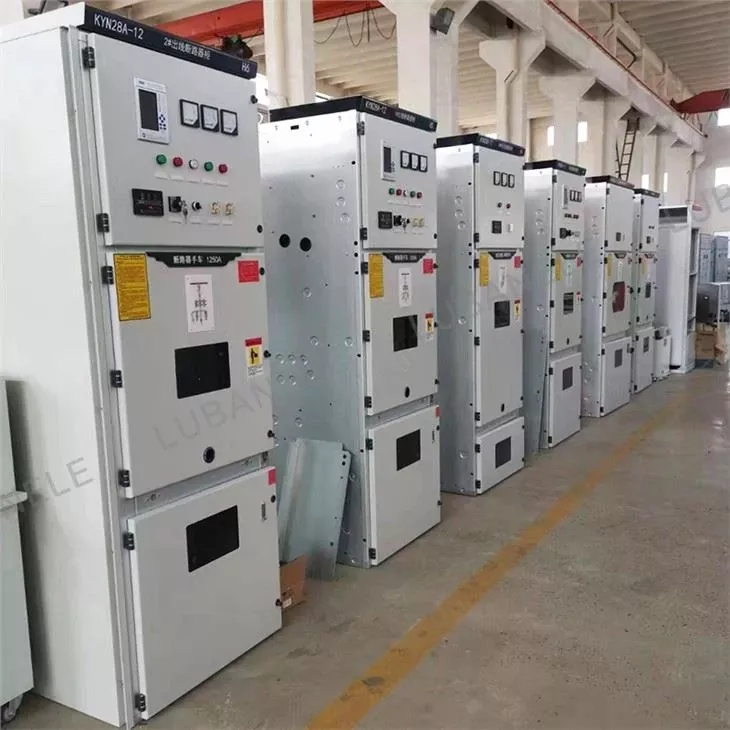

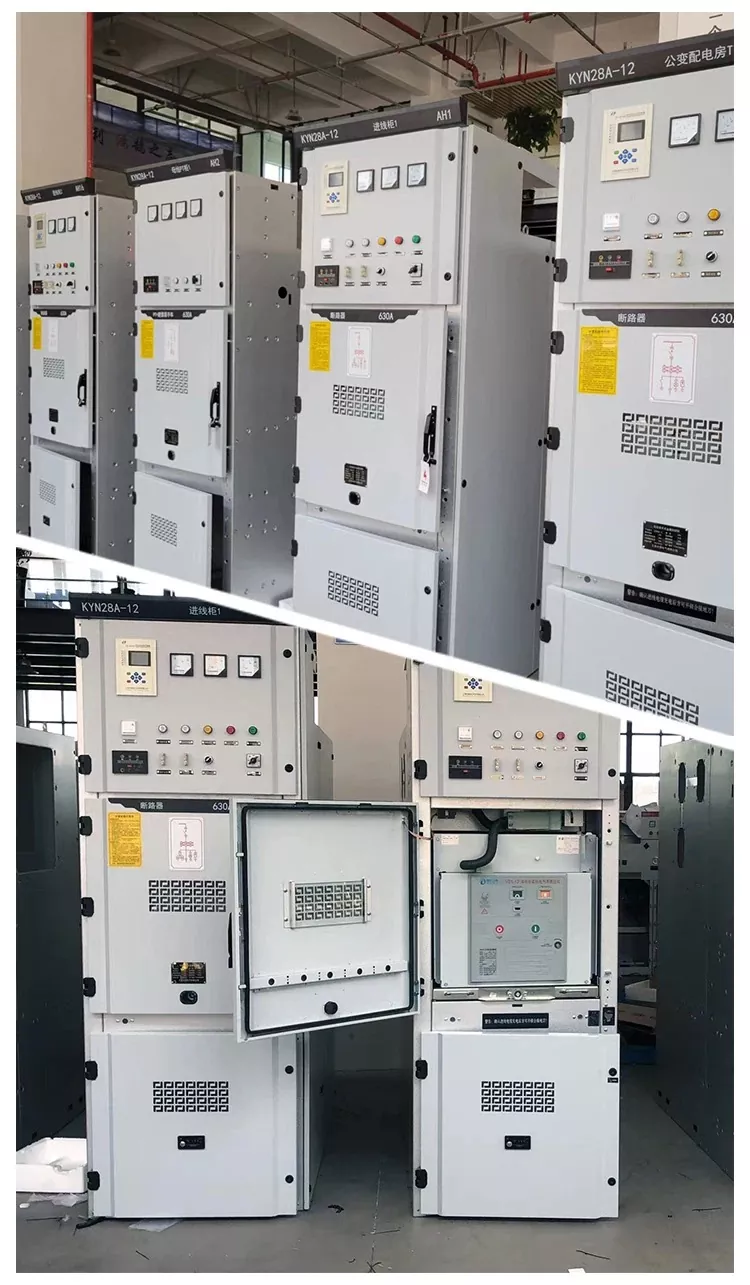

পণ্য বাস্তব শট

FAQ

আপনার সংস্থা কি আমার প্রয়োজনীয়তা অনুযায়ী পণ্যগুলি কাস্টমাইজ করতে পারে?

হ্যাঁ, আমরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি। সাধারণভাবে বলতে গেলে গ্রাহকদের কেবল সরবরাহ করা দরকার: সার্কিট লেআউট, ভোল্টেজ, বর্তমান ইত্যাদি

আপনার দ্রুত বিতরণ সময় কি?

সাধারণত, আমরা গ্রাহক অনুসন্ধান গ্রহণ করি। স্যুইচ ক্যাবিনেটের প্রযুক্তিগত পরামিতিগুলি সংযুক্ত হওয়ার পরে, দামের তালিকা জারি করতে এবং প্রকৃত পরিস্থিতির ভিত্তিতে উত্পাদন এবং বিতরণ সময় সম্পর্কে গ্রাহকদের সাথে যোগাযোগ করতে 1-2 দিন সময় লাগে।

আপনার বিক্রয় পরবর্তী পরিষেবা কেমন?

আমরা 1 বছরের ওয়ারেন্টি সমর্থন করি। সাধারণ উদ্ধৃতিটিতে বিক্রয়-পরবর্তী পরিষেবা পরিষেবা অন্তর্ভুক্ত নয়। বিনামূল্যে অনলাইন যোগাযোগ এবং গাইডেন্স উপলব্ধ।
