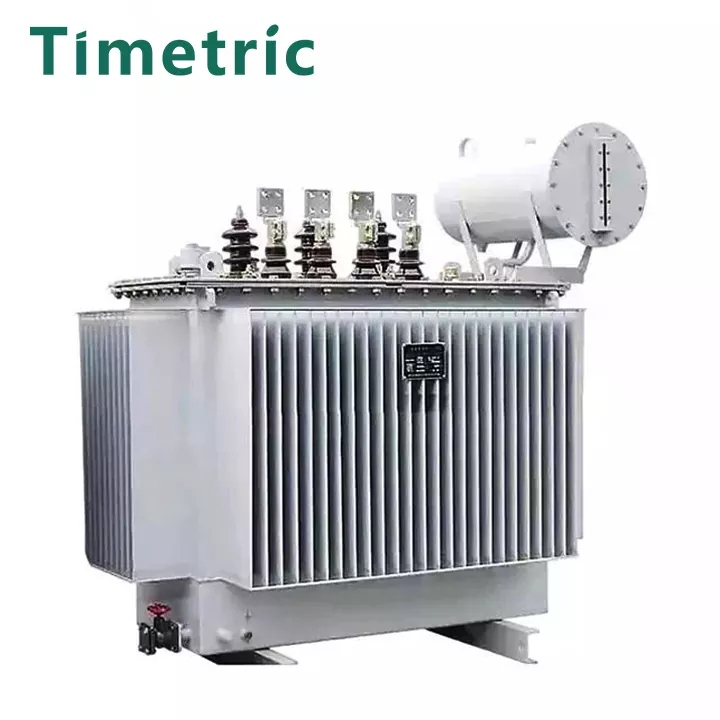

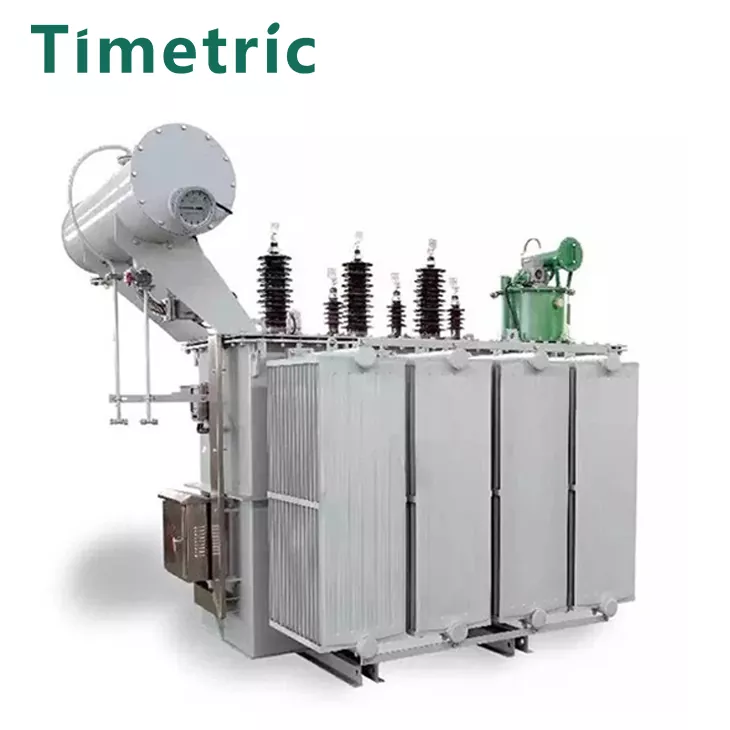

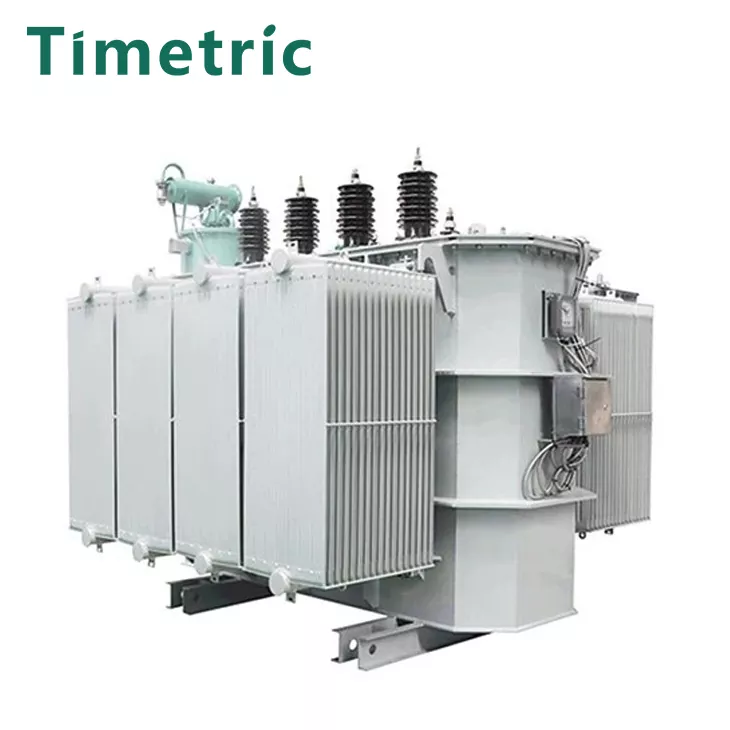

উচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মার
  • উচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মারউচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মার
  • উচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মারউচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মার
  • উচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মারউচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মার
  • উচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মারউচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মার
  • উচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মারউচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মার

উচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মার

টাইমেট্রিক বৈদ্যুতিন দ্বারা উত্পাদিত উচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মার একটি স্ট্যাটিক বৈদ্যুতিক ডিভাইস যা এসি ভোল্টেজের একটি নির্দিষ্ট মান (বর্তমান) এর অন্য বা বিভিন্ন মানকে একই ফ্রিকোয়েন্সি সহ ভোল্টেজের (বর্তমান) এর বিভিন্ন মানগুলিতে রূপান্তর করতে ব্যবহৃত হয়। একই ফ্রিকোয়েন্সিতে বৈদ্যুতিক শক্তি সংক্রমণ করার জন্য দুটি বা ততোধিক উইন্ডিং সহ একটি স্ট্যাটিক ডিভাইস, সাধারণত এই স্রোত এবং ভোল্টেজগুলির বিভিন্ন মান সহ বৈদ্যুতিন চৌম্বকীয় আনয়ন মাধ্যমে একটি সিস্টেমের এসি ভোল্টেজ এবং একটি সিস্টেমের বর্তমানকে অন্য সিস্টেমের কারেন্টে রূপান্তর করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

টাইমেট্রিক বৈদ্যুতিন দ্বারা উত্পাদিত উচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মারটি এমন একটি ডিভাইস যা এসি ভোল্টেজের একটি নির্দিষ্ট মান (বর্তমান) এর অন্য বা বিভিন্ন মানকে একই ফ্রিকোয়েন্সি সহ ভোল্টেজের (কারেন্ট) রূপান্তর করতে ব্যবহৃত হয়। যখন এসি প্রাথমিক বাতাসের মধ্য দিয়ে যায়, তখন একটি বিকল্প চৌম্বকীয় প্রবাহ উত্পন্ন হয়। বিকল্প চৌম্বকীয় প্রবাহটি আয়রন কোরের চৌম্বকীয় বাহিনীর মধ্য দিয়ে গৌণ বাতাসে একটি এসি বৈদ্যুতিন শক্তি প্ররোচিত করে। মাধ্যমিক প্ররোচিত ইলেক্ট্রোমোটিভ ফোর্সের স্তরটি প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলির মোড়ের সংখ্যার সাথে সম্পর্কিত, অর্থাৎ ভোল্টেজটি টার্নের সংখ্যার সাথে সমানুপাতিক। মূল ফাংশনটি হ'ল বৈদ্যুতিক শক্তি প্রেরণ করা, সুতরাং রেটযুক্ত ক্ষমতাটি এর প্রধান প্যারামিটার। রেটযুক্ত ক্ষমতা একটি প্রচলিত মান যা শক্তি উপস্থাপন করে। এটি কেভিএ বা এমভিএতে প্রকাশিত সংক্রমণিত বৈদ্যুতিক শক্তির আকারের একটি বৈশিষ্ট্য। যখন রেটেড ভোল্টেজ ট্রান্সফর্মারটিতে প্রয়োগ করা হয়, তখন এটি নির্দিষ্ট অবস্থার অধীনে তাপমাত্রা বৃদ্ধির সীমা অতিক্রম করে না এমন রেটযুক্ত বর্তমান নির্ধারণ করতে ব্যবহৃত হয়। আরও শক্তি-সঞ্চয়কারী পাওয়ার ট্রান্সফর্মার হ'ল নিরাকার অ্যালো কোর ডিস্ট্রিবিউশন ট্রান্সফর্মার, যার সবচেয়ে বড় সুবিধা হ'ল নো-লোড ক্ষতির মান অত্যন্ত কম। শেষ পর্যন্ত নো-লোড ক্ষতির মানটি গ্যারান্টিযুক্ত হতে পারে কিনা তা পুরো নকশা প্রক্রিয়াতে বিবেচনা করা মূল সমস্যা। পণ্য কাঠামোর ব্যবস্থা করার সময়, নিরাকার অ্যালো কোর নিজেই বাহ্যিক বাহিনী দ্বারা প্রভাবিত হয় না তা বিবেচনা করার পাশাপাশি, নিরাকার খাদটির বৈশিষ্ট্যযুক্ত পরামিতিগুলিও গণনার সময় সঠিকভাবে এবং যুক্তিসঙ্গতভাবে নির্বাচন করা উচিত।

প্রধান প্রযুক্তিগত পরামিতি

 30-2500KVA 6-11KV তেল-নিমজ্জন ট্রান্সফর্মার

রেটযুক্ত ক্ষমতা
(কেভিএ)

ভোল্টেজ সংমিশ্রণ

ভেক্টর গ্রুপ

নো-লোড ক্ষতি (ডাব্লু)

লোড ক্ষতি

নো-লোড কারেন্ট (%)

শর্ট সার্কিট প্রতিবন্ধকতা (%)

উচ্চ ভোল্টেজ (কেভি)

ট্যাপিং রেঞ্জ

কম ভোল্টেজ (কেভি)

30















11

10.5

10

6.3

6

















± 5%

± 2 × 2.5%



















0.4

















ডায়ন

11 বা

Yyn0

130

630

2.1











4

50

170

910

2.0

63

200

1090

1.9

80

250

1310

1.8

100

290

1580

1.6

125

340

1890

1.5

160

400

2310

1.4

200

480

2730

1.3

250

560

3200

1.2

315

670

3830

1.1

400

800

4520

1.0

500

960

5410

1.0

630

1200

6200

0.9





4.5

800

1400

7500

0.8

1000

1700

10300

0.7

1250

1950

12000

0.6

1600

2400

14500

0.6

2000

2850

19500

0.6

5

2500

3000

21200

0.6

5

কাজের পরিবেশ :

টাইমেট্রিক বৈদ্যুতিক উচ্চ ভোল্টেজ পাওয়ার ট্রান্সফর্মার ব্যবহারের পরিবেশ:

‌1। তাপমাত্রার প্রয়োজনীয়তা ‌: উচ্চ-ভোল্টেজ ট্রান্সফর্মারের অপারেটিং তাপমাত্রা এর কার্যকারিতার উপর সরাসরি প্রভাব ফেলে। সাধারণভাবে বলতে গেলে, ট্রান্সফর্মারের পরিবেষ্টিত তাপমাত্রা -30 ডিগ্রি সেন্টিগ্রেড এবং 40 ডিগ্রি সেন্টিগ্রেডের মধ্যে হওয়া উচিত। এই পরিসীমা অতিক্রম করে ট্রান্সফর্মারের স্বাভাবিক ক্রিয়াকলাপকে প্রভাবিত করবে, বিশেষত ঠান্ডা বা গরম পরিবেশে, ট্রান্সফর্মারের অন্তরণ উপকরণ এবং কুলিং সিস্টেমটি প্রভাবিত হতে পারে, যার ফলে সরঞ্জাম ক্ষতি বা অস্থির অপারেশন হয় ‌ এছাড়াও, শুকনো ধরণের ট্রান্সফর্মারের তাপমাত্রার সীমাটিও লক্ষ করা উচিত। এফ-ক্লাস ইনসুলেশন উপাদান ব্যবহার করে ট্রান্সফর্মারটির সর্বাধিক অনুমোদিত তাপমাত্রা 155 ডিগ্রি সেন্টিগ্রেড এবং এইচ-ক্লাস ইনসুলেশন উপাদান ব্যবহার করে ট্রান্সফর্মারের সর্বাধিক অনুমোদিত তাপমাত্রা 180 ° C‌ ‌

2। আর্দ্রতা প্রয়োজনীয়তা ‌: ট্রান্সফর্মারের পরিবেষ্টিত আর্দ্রতাও একটি গুরুত্বপূর্ণ বিষয়। একটি উচ্চ আর্দ্রতা পরিবেশ সহজেই সরঞ্জামগুলির পৃষ্ঠ এবং অভ্যন্তরীণ নিরোধক উপকরণগুলিতে আর্দ্রতা তৈরি করতে পারে, যার ফলে নিরোধক কর্মক্ষমতা হ্রাস করে এবং সরঞ্জামগুলির ব্যর্থতার হার বাড়িয়ে তোলে। অতএব, ট্রান্সফর্মারের পরিবেষ্টিত আর্দ্রতা সাধারণত 85%এর নীচে নিয়ন্ত্রণ করা উচিত।

3। উচ্চতার প্রয়োজনীয়তা ‌: উচ্চতা ট্রান্সফর্মারের ক্রিয়াকলাপকেও প্রভাবিত করে। সাধারণভাবে বলতে গেলে, যখন উচ্চতা 1000 মিটার ছাড়িয়ে যায়, বায়ুচাপের হ্রাস হ্রাসের কারণে নিরোধক কর্মক্ষমতা হ্রাস পাবে এবং ট্রান্সফর্মারের নকশা এবং উপাদান নির্বাচনকে তার স্বাভাবিক অপারেশন নিশ্চিত করার জন্য সেই অনুযায়ী সামঞ্জস্য করা দরকার ‌ ৪। বায়ু মানের প্রয়োজনীয়তা: ট্রান্সফর্মারের পরিবেষ্টিত বায়ু গুণমানও ক্ষতিকারক গ্যাস, ধূলিকণা ইত্যাদি দ্বারা সরঞ্জামগুলির ক্ষয় এবং দূষণ এড়াতে ভাল হতে হবে বিশেষত শিল্প অঞ্চলগুলিতে বা গুরুতর দূষণযুক্ত স্থানগুলিতে, ট্রান্সফর্মারের স্থিতিশীল অপারেশন নিশ্চিত করার জন্য সম্পর্কিত সুরক্ষামূলক ব্যবস্থা গ্রহণ করা উচিত।

5। অন্যান্য পরিবেশগত কারণগুলি: ট্রান্সফর্মারটি স্পষ্ট কাঁপানো বা প্রভাবের কম্পন ছাড়াই কোনও স্থানে ইনস্টল করা উচিত এবং ধাতবটিতে ক্ষুধার্ত এবং নিরোধককে ক্ষতিগ্রস্থ করার জন্য যথেষ্ট মাঝারিটিতে কোনও গ্যাস এবং ধূলিকণা থাকা উচিত নয়। তদতিরিক্ত, ট্রান্সফর্মারটি সরঞ্জামগুলি রক্ষা করতে এবং বাহ্যিক কারণগুলির প্রভাব হ্রাস করার জন্য বিদ্যুৎ সুরক্ষা, অগ্নি সুরক্ষা, চুরি বিরোধী এবং অন্যান্য প্রতিরক্ষামূলক ব্যবস্থাও সজ্জিত করতে হবে।

ট্রান্সফর্মারগুলির বৈশিষ্ট্য এবং সুবিধা

পাওয়ার ট্রান্সফর্মারগুলি পাওয়ার সিস্টেমে বিদ্যুৎ সংক্রমণ এবং বিতরণের প্রধান সরঞ্জাম। পাওয়ার ট্রান্সফর্মারগুলি মূলত পাওয়ার গ্রিডের উচ্চ ভোল্টেজকে 6000 ভোল্ট (ভি) বা 380 ভোল্ট (ভি) এর ভোল্টেজে হ্রাস করে যা বৈদ্যুতিক সরঞ্জামগুলিতে বিদ্যুৎ সরবরাহ করতে সরাসরি ব্যবহৃত হতে পারে।

যদি ট্রান্সফর্মারের অভ্যন্তরে কোনও ওভারলোড বা শর্ট সার্কিট দেখা দেয় তবে উচ্চ তাপমাত্রা বা বৈদ্যুতিক স্পার্কের কারণে অন্তরক উপাদান বা অন্তরক তেল পচে যায়, প্রসারিত এবং এমনকি গ্যাসিফ করে, ট্রান্সফর্মারের অভ্যন্তরীণ চাপকে তীব্রভাবে বাড়িয়ে তোলে, যার ফলে ট্রান্সফর্মার শেলটি বিস্ফোরিত হতে পারে, প্রচুর পরিমাণে অন্তরক তেল স্প্রে করতে এবং বার্ন করতে পারে এবং তেল প্রবাহ আরও আগুনের ঝুঁকি বাড়িয়ে তুলবে।


অপারেশন চলাকালীন, আগুন এবং বিস্ফোরণ প্রতিরোধের দিকে মনোযোগ দেওয়া উচিত:

(1) ওভারলোড অপারেশন করবেন না: দীর্ঘমেয়াদী ওভারলোড অপারেশন কয়েলটি উত্তপ্ত হয়ে উঠবে, নিরোধকটি ধীরে ধীরে বয়সে পরিণত করবে এবং একটি শর্ট সার্কিট তৈরি করবে।

(২) নিয়মিত অন্তরক তেলের গুণমান পরীক্ষা করুন: তেলের গুণমান নিয়মিত পরীক্ষা করা উচিত, এবং অযোগ্য তেল সময়মতো প্রতিস্থাপন করা উচিত, বা অন্যান্য ব্যবস্থা নেওয়া উচিত।

(3) ট্রান্সফর্মার কোর ইনসুলেশনটিকে বার্ধক্য এবং ক্ষতি থেকে রোধ করুন। মূলটির দীর্ঘমেয়াদী গরম করার ফলে নিরোধক বৃদ্ধির কারণ হয়।

(৪) অসতর্ক রক্ষণাবেক্ষণের কারণে নিরোধকটি ক্ষতিগ্রস্থ হতে বাধা দেয়। যদি স্ক্র্যাচ বা ক্ষতি পাওয়া যায় তবে সেগুলি সময়মতো পরিচালনা করা উচিত।

(5) নিশ্চিত করুন যে তারগুলি ভাল যোগাযোগে রয়েছে। দুর্বল যোগাযোগের ফলে স্থানীয় অতিরিক্ত উত্তাপের কারণ হবে।

()) বজ্রপাত রোধ করুন, কারণ ইনসুলেশন ভাঙ্গনের কারণে ট্রান্সফর্মারটি জ্বলতে পারে।

()) শর্ট-সার্কিট সুরক্ষা: যদি ট্রান্সফর্মার কয়েল বা লোডে একটি শর্ট সার্কিট দেখা দেয় তবে সুরক্ষা ব্যবস্থা ব্যর্থ হলে বা সুরক্ষা সেটিংটি খুব বড় হলে ট্রান্সফর্মারটি জ্বলতে পারে। অতএব, নির্ভরযোগ্য শর্ট-সার্কিট সুরক্ষা ইনস্টল করা উচিত।

(8) ভাল গ্রাউন্ডিং সুরক্ষা।

(9) বায়ুচলাচল এবং শীতলকরণ: যদি ট্রান্সফর্মার কয়েল তারটি ক্লাস এ ইনসুলেশন হয় তবে এর নিরোধকটি মূলত কাগজ এবং সুতির সুতা। তাপমাত্রায় প্রতি 8 ডিগ্রি সেন্টিগ্রেড বৃদ্ধির জন্য নিরোধক জীবন প্রায় অর্ধেক হ্রাস পাবে। ট্রান্সফর্মারটি 90 ডিগ্রি সেন্টিগ্রেডের নিচে একটি সাধারণ তাপমাত্রায় কাজ করে এবং প্রায় 20 বছরের জীবন রয়েছে। তাপমাত্রা যদি 105 ডিগ্রি সেন্টিগ্রেডে বৃদ্ধি পায় তবে জীবন 7 বছর। যখন ট্রান্সফর্মারটি চালু থাকে, তখন ভাল বায়ুচলাচল এবং কুলিং বজায় রাখা উচিত।

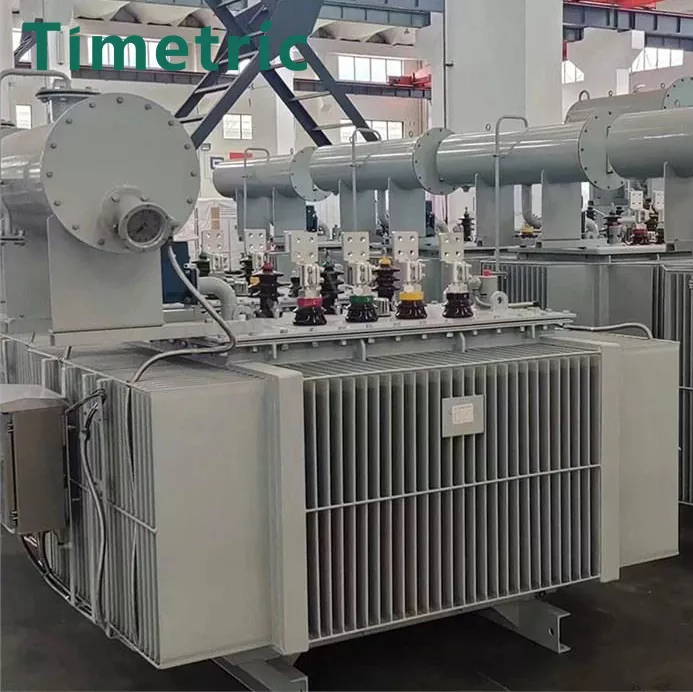

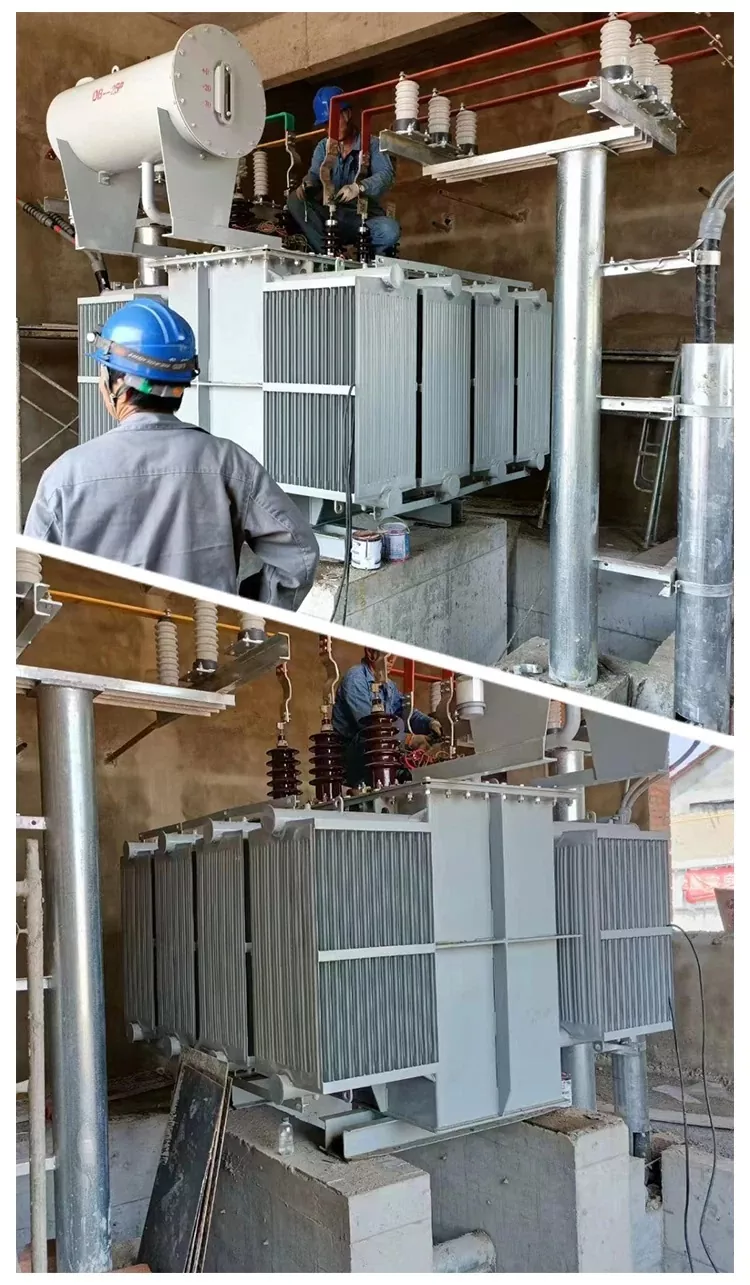

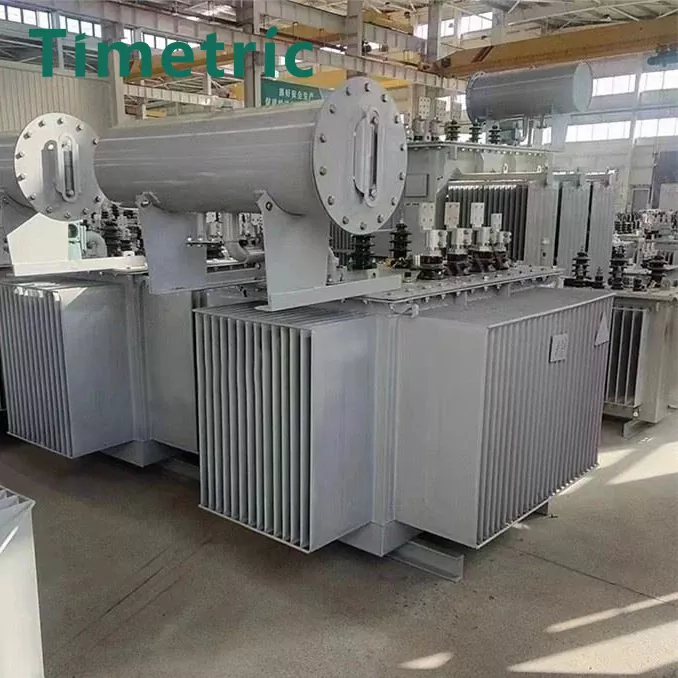

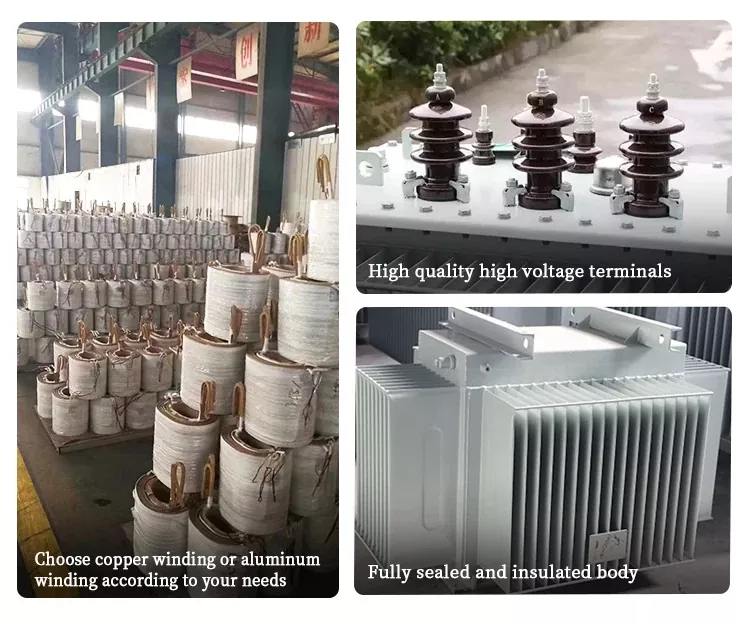

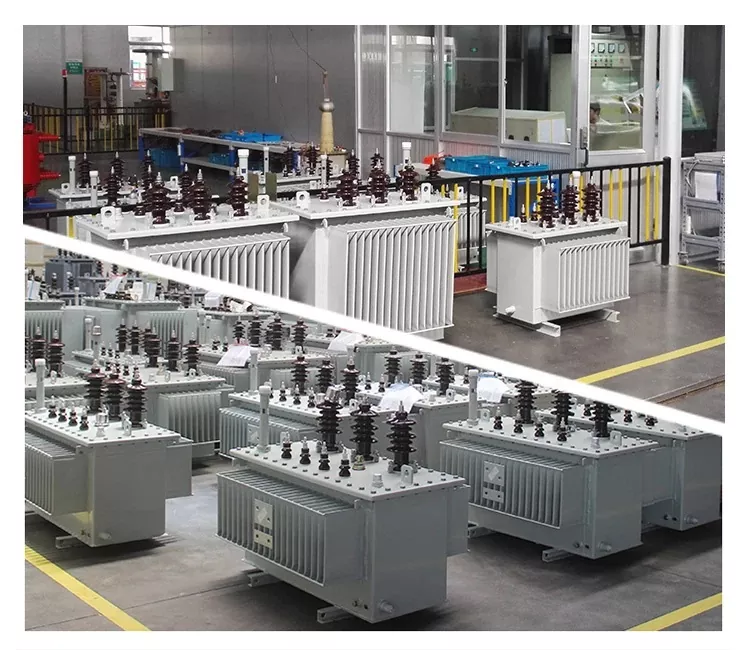

পণ্য বাস্তব শট


FAQ

আপনার সংস্থা কি কাস্টমাইজডহাইট ভোল্টেজ পাওয়ার ট্রান্সফর্মার সরবরাহ করতে পারে?

অবশ্যই, দয়া করে তেল-নিমজ্জনিত ট্রান্সফর্মারের সমস্ত প্রয়োজনীয়তা যতটা সম্ভব সরবরাহ করুন যেমন: ভোল্টেজ, ক্ষমতা, ভোল্টেজ অনুপাত, ফ্রিকোয়েন্সি, পণ্য অ্যাপ্লিকেশন রেঞ্জ, কুলিং পদ্ধতি ইত্যাদি


আপনার দ্রুত বিতরণ সময় কি?

সাধারণ পরিস্থিতিতে, আমরা গ্রাহক অনুসন্ধানগুলি গ্রহণ করি, তেল-নিমজ্জনিত ট্রান্সফর্মারের নির্দিষ্ট পরামিতিগুলি যোগাযোগ করি এবং নিশ্চিত করি এবং প্রকৃত উত্পাদন সময় ক্রয়ের পরিমাণ অনুসারে নির্ধারিত হয়।

আপনার বিক্রয় পরবর্তী পরিষেবা কেমন?

আমরা 1 বছরের ওয়ারেন্টি সমর্থন করি। সাধারণ উদ্ধৃতিটিতে বিক্রয়-পরবর্তী পরিষেবা পরিষেবা অন্তর্ভুক্ত নয়। বিনামূল্যে অনলাইন যোগাযোগ এবং গাইডেন্স উপলব্ধ।
