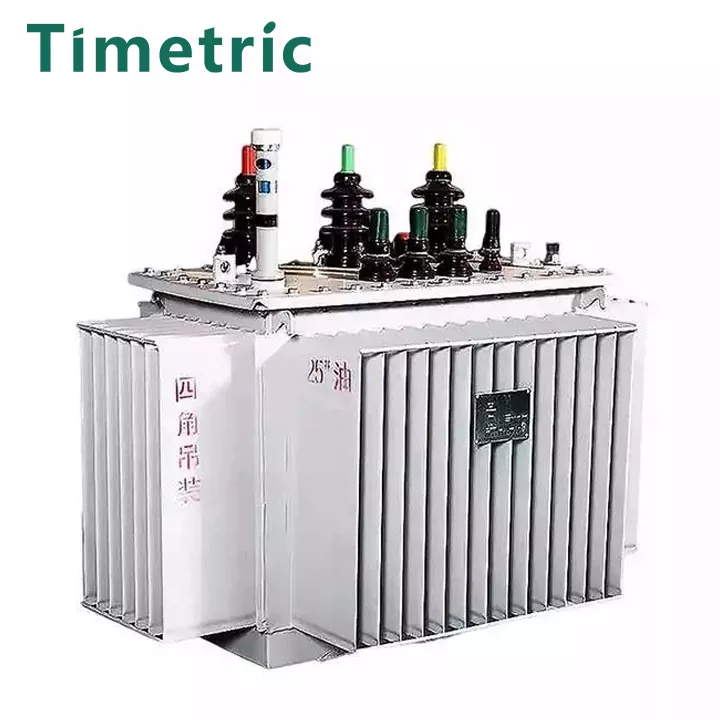

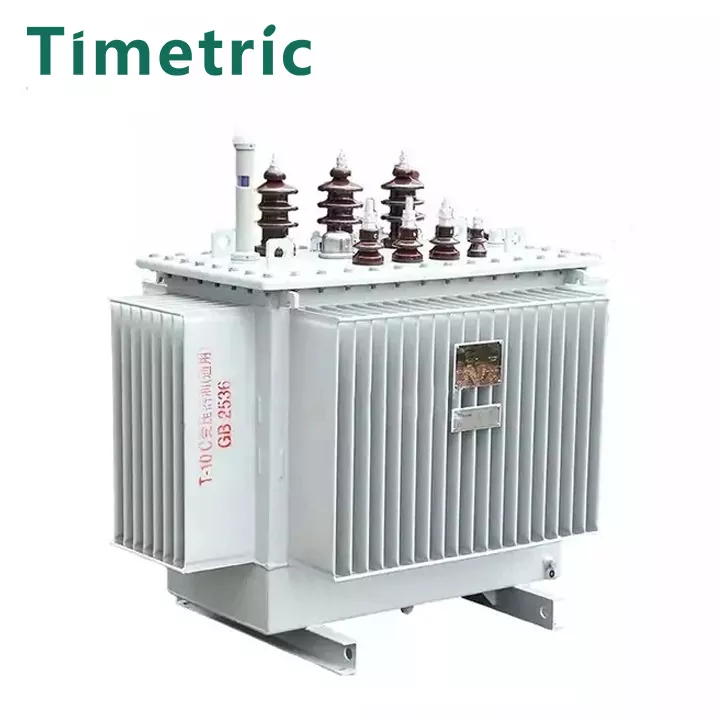

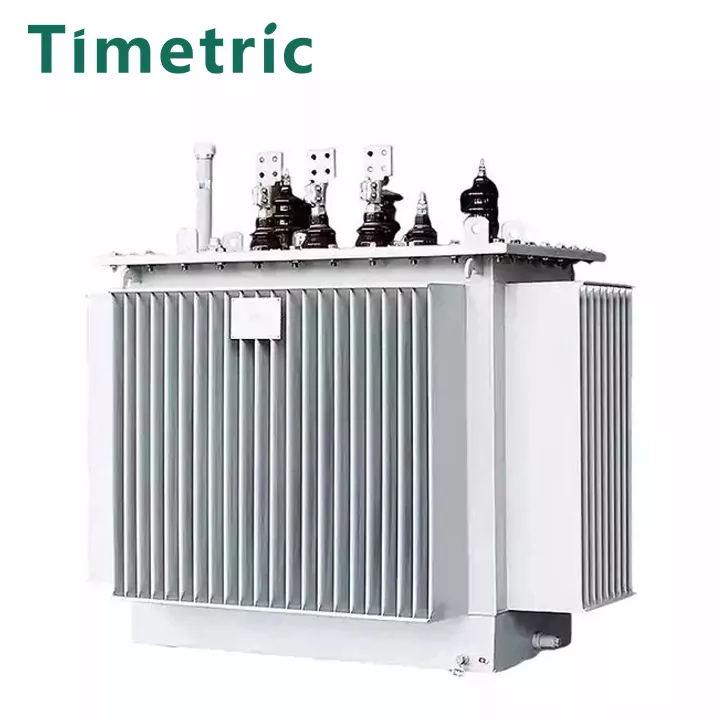

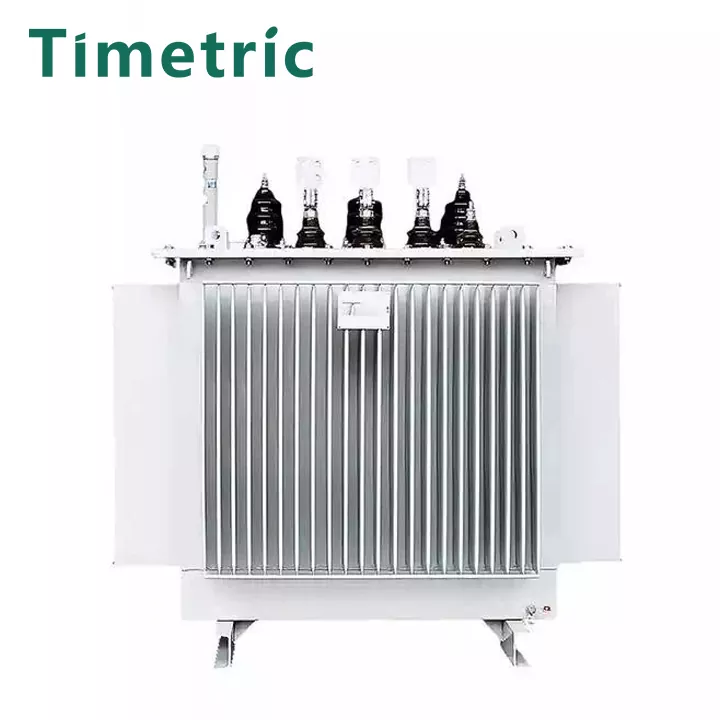

10 কেভি তেল নিমজ্জনিত শক্তি বিতরণ ট্রান্সফর্মার

টাইমেট্রিক বৈদ্যুতিন 10 কেভি তেল নিমজ্জন বিদ্যুৎ বিতরণ ট্রান্সফর্মার শিল্প ও খনির উদ্যোগ এবং নাগরিক ভবনগুলির বিদ্যুৎ সরবরাহ ও বিতরণ ব্যবস্থার অন্যতম গুরুত্বপূর্ণ সরঞ্জাম। এটি ব্যবহারকারীদের দ্বারা ব্যবহৃত 230/400V বাস ভোল্টেজে 10 (6) কেভি বা 35 কেভি নেটওয়ার্ক ভোল্টেজ হ্রাস করে। এই ধরণের পণ্যটি এসি 50 (60) হার্জেড, থ্রি-ফেজ সর্বাধিক রেটেড ক্ষমতা 2500 কেভিএ (একক-পর্যায়ের সর্বাধিক রেটেড ক্যাপাসিটি 833 কেভিএ, একক-ফেজ ট্রান্সফর্মারটি সাধারণত প্রস্তাবিত হয় না) এর জন্য উপযুক্ত, যখন তাপমাত্রা 315 কেভিএ এবং নীচে হয় না, তখন উচ্চতর তাপমাত্রা হয় না, যখন অ্যাম্বিয়েন্সে 315KVA এবং নীচে হয় না, তখন ge 30 ℃, সর্বোচ্চ বার্ষিক গড় তাপমাত্রা 20 ℃, আপেক্ষিক আর্দ্রতা 90% (পরিবেষ্টিত তাপমাত্রা 25 ℃) এর বেশি হয় না এবং উচ্চতা 1000 মিটার অতিক্রম করে না। যদি এটি উপরের ব্যবহারের শর্তগুলি পূরণ না করে তবে এটি GB6450-86 এর প্রাসঙ্গিক বিধান অনুসারে যথাযথভাবে সামঞ্জস্য করা উচিত।

এটি তিন-ফেজ ট্রান্সফর্মার এবং একক-ফেজ ট্রান্সফর্মারগুলিতে বিভক্ত করা যেতে পারে। থ্রি-ফেজ পাওয়ার সিস্টেমে, থ্রি-ফেজ ট্রান্সফর্মারগুলি সাধারণত ব্যবহৃত হয়। যখন ক্ষমতাটি খুব বড় হয় এবং পরিবহণের শর্তগুলির দ্বারা সীমাবদ্ধ থাকে, তখন তিনটি একক-ফেজ ট্রান্সফর্মারগুলি তিন-পর্যায়ের শক্তি সিস্টেমে একটি ট্রান্সফর্মার গ্রুপ গঠনের জন্যও ব্যবহার করা যেতে পারে।

বাতাসের পার্থক্য:

এটি দ্বি-উইন্ডিং ট্রান্সফর্মার এবং থ্রি-উইন্ডিং ট্রান্সফর্মারগুলিতে বিভক্ত করা যেতে পারে। সাধারণ ট্রান্সফর্মারগুলি হ'ল দ্বি-উইন্ডিং ট্রান্সফর্মার, অর্থাৎ আয়রন কোরে দুটি উইন্ডিং রয়েছে, একটি প্রাথমিক বাতাস এবং অন্যটি হ'ল দ্বিতীয় বাতাস। থ্রি-উইন্ডিং ট্রান্সফর্মারটি একটি বৃহত্তর ক্ষমতা সহ একটি ট্রান্সফর্মার (5600 কেভিএর উপরে) এবং এটি তিনটি পৃথক ভোল্টেজ ট্রান্সমিশন লাইন সংযোগ করতে ব্যবহৃত হয়। বিশেষ ক্ষেত্রে, আরও উইন্ডিং সহ স্যাটন ট্রান্সফর্মারগুলিও ব্যবহৃত হয়।

প্যারামিটার টেবিল

কাজের পরিবেশ ：

টাইমেট্রিক বৈদ্যুতিক:

সাধারণ মাঝারি অবস্থার অধীনে, তেল-নিমজ্জনিত ট্রান্সফর্মার বা শুকনো ধরণের ট্রান্সফর্মারগুলি নির্বাচন করা যেতে পারে যেমন শিল্প ও খনির উদ্যোগ, কৃষি স্বতন্ত্র বা সংযুক্ত সাবস্টেশন, সম্প্রদায়ের স্বতন্ত্র সাবস্টেশন ইত্যাদি উপলভ্য ট্রান্সফর্মারগুলি এস 8, এস 9, এস 10, এসসি (বি) 9, এসসি (বি) 10, ইত্যাদি।

তাপমাত্রা পরিবেশ

-দীর্ঘমেয়াদী স্থিতিশীলতা 220 এ ℃

350 এ স্বল্প-মেয়াদী অপারেশন সহ্য করতে পারেন

- তাপমাত্রা এবং আর্দ্রতার বিস্তৃত পরিসরে স্থিতিশীল পারফরম্যান্স

250 250 এ গলে, প্রবাহ বা সমর্থন দহন করবেন না

- 750 at এ বিষাক্ত বা ক্ষয়কারী গ্যাসগুলি প্রকাশ করবেন না ℃

বিদ্যুতের বোঝা

1) বিতরণ ট্রান্সফর্মারের ক্ষমতা গণনা করা লোড গণনা করার জন্য বিভিন্ন বৈদ্যুতিক সরঞ্জামের সুবিধার ক্ষমতার সাথে একত্রিত করা উচিত (সাধারণত আগুনের বোঝা বাদ দিয়ে)। ক্ষতিপূরণযোগ্য আপাত ক্ষমতা হ'ল ট্রান্সফর্মারগুলির ক্ষমতা এবং সংখ্যা নির্বাচন করার ভিত্তি। একটি সাধারণ ট্রান্সফর্মারের লোড রেট প্রায় 85%। এই পদ্ধতিটি তুলনামূলকভাবে সহজ এবং ক্ষমতা অনুমান করতে ব্যবহার করা যেতে পারে।

2) জিবি/টি 17468-1998 "পাওয়ার ট্রান্সফর্মারগুলির নির্বাচনের জন্য গাইডলাইনস" সুপারিশ করে যে বিতরণ ট্রান্সফর্মারগুলির সক্ষমতা জিবি/টি 15164-94 "তেল-নিমজ্জনিত পাওয়ার ট্রান্সফর্মারগুলির জন্য লোড গাইডলাইন" বা জিবি/টি 17211-1998 "শুকনো ট্রান্সফর্মারগুলির জন্য লোড গাইডলাইনস" এর উপর ভিত্তি করে নির্ধারণ করা উচিত। উপরের দুটি নির্দেশিকা বিতরণ ট্রান্সফর্মারগুলির ক্ষমতা নির্ধারণের জন্য কম্পিউটার প্রোগ্রাম এবং সাধারণ চক্র লোড ডায়াগ্রাম সরবরাহ করে।

ট্রান্সফর্মারগুলির বৈশিষ্ট্য এবং সুবিধা

বৈশিষ্ট্য এবং সুবিধা:

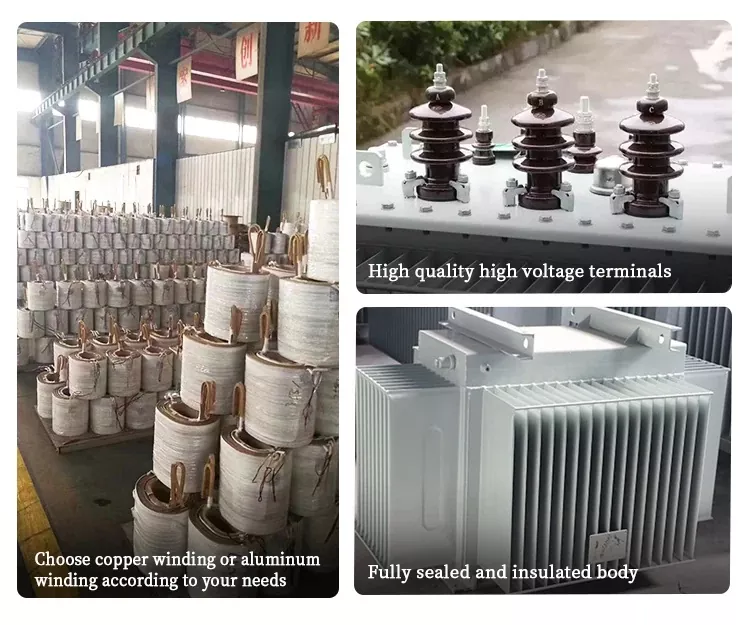

ক। 10 কেভি তেল নিমজ্জনিত শক্তি বিতরণ ট্রান্সফর্মার লো-ভোল্টেজ উইন্ডিংগুলি সাধারণত তামা কন্ডাক্টর ব্যবহার করে ছোট ক্ষমতা ব্যতীত খাদটির চারপাশে তামা ফয়েল সহ একটি নলাকার কাঠামো গ্রহণ করে; উচ্চ-ভোল্টেজ উইন্ডিংগুলি একটি বহু-স্তর নলাকার কাঠামো গ্রহণ করে, যাতে বাতাসের অ্যাম্পিয়ার-টার্ন বিতরণ ভারসাম্যপূর্ণ হয়, ফুটো চৌম্বকীয় ক্ষেত্রটি ছোট হয়, যান্ত্রিক শক্তি বেশি হয় এবং শর্ট-সার্কিট প্রতিরোধের শক্তিশালী হয়।

খ। মূল এবং বাতাস প্রতিটি দৃ ten ় হয়। ডিভাইসের উচ্চতা এবং নিম্ন-ভোল্টেজ সীসা হিসাবে বেঁধে দেওয়া অংশগুলি স্ব-লকিং অ্যান্টি-লুজিং বাদাম দিয়ে সজ্জিত। অ-ঝুলন্ত মূল কাঠামোটি গৃহীত হয়, যা পরিবহণের কম্পনকে সহ্য করতে পারে।

গ। কুণ্ডলী এবং কোরটি ভ্যাকুয়াম শুকনো, এবং ট্রান্সফর্মার তেল ট্রান্সফর্মারের অভ্যন্তরে আর্দ্রতা হ্রাস করতে ভ্যাকুয়াম তেল পরিস্রাবণ এবং তেল ইনজেকশন প্রক্রিয়া গ্রহণ করে।

ডি। তেল ট্যাঙ্কটি rug েউখেলানযুক্ত শীটগুলি গ্রহণ করে, যা তাপমাত্রা পরিবর্তনের ফলে সৃষ্ট তেলের ভলিউম পরিবর্তনের জন্য ক্ষতিপূরণ দেওয়ার জন্য একটি শ্বাস ফাংশন রয়েছে। অতএব, এই পণ্যটির কোনও তেল স্টোরেজ মন্ত্রিসভা নেই, যা স্পষ্টতই ট্রান্সফর্মারের উচ্চতা হ্রাস করে।

ই। যেহেতু rug েউখেলান শিটটি তেল স্টোরেজ ক্যাবিনেটের প্রতিস্থাপন করে, ট্রান্সফর্মার তেলটি বাইরের বিশ্ব থেকে পৃথক করা হয়, যা কার্যকরভাবে অক্সিজেন এবং আর্দ্রতার প্রবেশকে বাধা দেয় এবং নিরোধক কর্মক্ষমতা হ্রাস ঘটায়।

চ। উপরোক্ত পাঁচটি পারফরম্যান্স পয়েন্টের ভিত্তিতে, এটি নিশ্চিত করা হয় যে তেল-নিমজ্জনিত ট্রান্সফর্মারটি সাধারণ অপারেশনের সময় তেল পরিবর্তন করার প্রয়োজন হয় না, যা ট্রান্সফর্মারের রক্ষণাবেক্ষণ ব্যয়কে ব্যাপকভাবে হ্রাস করে এবং ট্রান্সফর্মারের পরিষেবা জীবনকে দীর্ঘায়িত করে।

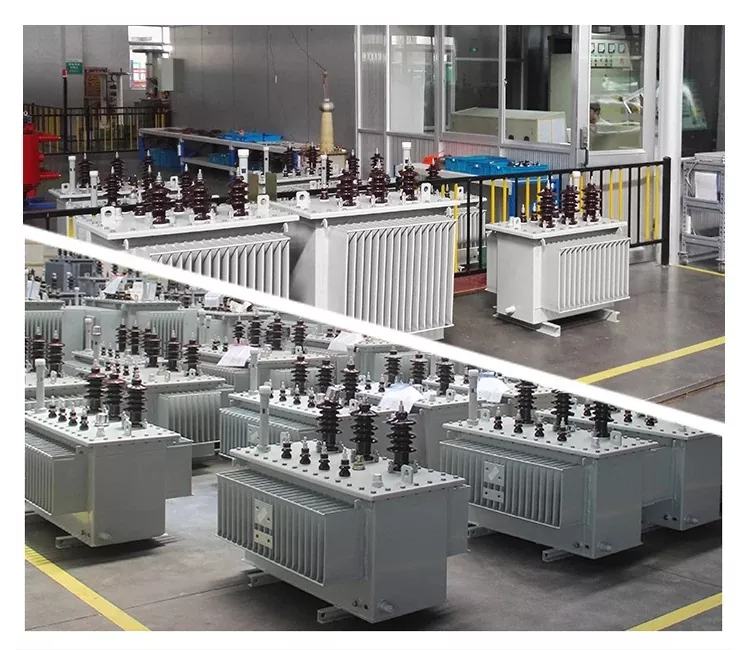

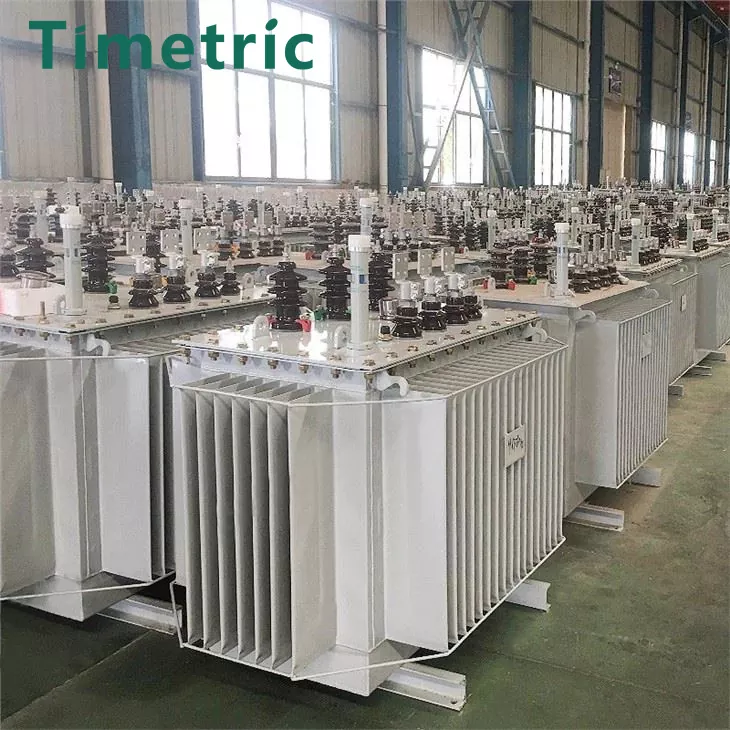

পণ্য বাস্তব শট

FAQ

আপনার সংস্থা কি কাস্টমাইজড 10 কেভি তেল নিমজ্জনিত শক্তি বিতরণ ট্রান্সফর্মার সরবরাহ করতে পারে?

অবশ্যই, দয়া করে তেল-নিমজ্জনিত ট্রান্সফর্মারের সমস্ত প্রয়োজনীয়তা যতটা সম্ভব সরবরাহ করুন যেমন: ভোল্টেজ, ক্ষমতা, ভোল্টেজ অনুপাত, ফ্রিকোয়েন্সি, পণ্য অ্যাপ্লিকেশন রেঞ্জ, কুলিং পদ্ধতি ইত্যাদি

আপনার দ্রুত বিতরণ সময় কি?

সাধারণ পরিস্থিতিতে, আমরা গ্রাহক অনুসন্ধানগুলি গ্রহণ করি, তেল-নিমজ্জনিত ট্রান্সফর্মারের নির্দিষ্ট পরামিতিগুলি যোগাযোগ করি এবং নিশ্চিত করি এবং প্রকৃত উত্পাদন সময় ক্রয়ের পরিমাণ অনুসারে নির্ধারিত হয়।

আপনার বিক্রয় পরবর্তী পরিষেবা কেমন?

আমরা 1 বছরের ওয়ারেন্টি সমর্থন করি। সাধারণ উদ্ধৃতিটিতে বিক্রয়-পরবর্তী পরিষেবা পরিষেবা অন্তর্ভুক্ত নয়। বিনামূল্যে অনলাইন যোগাযোগ এবং গাইডেন্স উপলব্ধ।
