থ্রি ফেজ পাওয়ার ট্রান্সফর্মার

টাইমেট্রিক বৈদ্যুতিন দ্বারা উত্পাদিত তিনটি ফেজ পাওয়ার ট্রান্সফর্মার একটি বৈদ্যুতিক ডিভাইস যা এসি ভোল্টেজ স্তরকে রূপান্তর করতে ব্যবহৃত হয়। এটি সাধারণত উচ্চ-ভোল্টেজ উইন্ডিং, নিম্ন-ভোল্টেজ উইন্ডিং, আয়রন কোর এবং তেল ট্যাঙ্কের সমন্বয়ে গঠিত, যার মধ্যে উচ্চ-ভোল্টেজ ঘুরানো এবং নিম্ন-ভোল্টেজ বাতাসকে বৈদ্যুতিন চৌম্বকীয় আনয়ন নীতিটির মাধ্যমে ভোল্টেজ রূপান্তর উপলব্ধি করে, আয়রন কোর চৌম্বকীয় ক্ষেত্র বাড়ানোর ক্ষেত্রে ভূমিকা পালন করে এবং তেলের ট্যাঙ্কটি সংলগ্নতার জন্য ব্যবহৃত হয়।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

টাইমেট্রিক বৈদ্যুতিন দ্বারা উত্পাদিত তিন-পর্যায়ের পাওয়ার ট্রান্সফর্মার ：

1। থ্রি-ফেজ পাওয়ার ট্রান্সফর্মার সংজ্ঞা

থ্রি-ফেজ পাওয়ার ট্রান্সফর্মার একটি বৈদ্যুতিক ডিভাইস যা এসি ভোল্টেজের স্তরগুলিকে রূপান্তর করতে ব্যবহৃত হয়। এটি সাধারণত উচ্চ-ভোল্টেজ উইন্ডিং, লো-ভোল্টেজ উইন্ডিং, আয়রন কোর এবং তেল ট্যাঙ্কের সমন্বয়ে গঠিত, যার মধ্যে উচ্চ-ভোল্টেজ ঘুরানো এবং নিম্ন-ভোল্টেজ বাতাসকে বৈদ্যুতিন চৌম্বকীয় আনয়ন নীতিটির মাধ্যমে ভোল্টেজের রূপান্তর উপলব্ধি করে, আয়রন কোর চৌম্বকীয় ক্ষেত্র বাড়ানোর ভূমিকা পালন করে এবং তাপের বিচ্ছিন্নতার জন্য ব্যবহৃত হয়।

2। থ্রি-ফেজ পাওয়ার ট্রান্সফর্মারের শ্রেণিবিন্যাস

বিভিন্ন শ্রেণিবিন্যাসের মান অনুসারে, থ্রি-ফেজ পাওয়ার ট্রান্সফর্মারগুলি বিভিন্ন ধরণের মধ্যে বিভক্ত করা যেতে পারে। কাঠামোগত ফর্ম অনুসারে, এটি বিভক্ত করা যেতে পারে: তেল-নিমজ্জনিত, শুকনো, গ্যাস-ইনসুলেটেড ইত্যাদি; উদ্দেশ্য অনুসারে, এটি বিভক্ত করা যেতে পারে: পাওয়ার ট্রান্সফর্মার, বিতরণ ট্রান্সফর্মার, অটোট্রান্সফর্মার, রেকটিফায়ার ট্রান্সফর্মার ইত্যাদি; পর্যায়ের সংখ্যা অনুসারে, এটি বিভক্ত করা যেতে পারে: একক-পর্বের ট্রান্সফর্মার, থ্রি-ফেজ ট্রান্সফর্মার ইত্যাদি

3। থ্রি-ফেজ পাওয়ার ট্রান্সফর্মারের কার্যনির্বাহী নীতি

থ্রি ফেজ পাওয়ার ট্রান্সফর্মারের কার্যনির্বাহী নীতিটি বৈদ্যুতিন চৌম্বকীয় অন্তর্ভুক্তির নীতির উপর ভিত্তি করে। যখন এসি উচ্চ-ভোল্টেজ বাতাসে প্রবেশ করা হয়, তখন আয়রন কোরে একটি বিকল্প চৌম্বকীয় ক্ষেত্র তৈরি করা হবে এবং তারপরে একটি বৈদ্যুতিন শক্তি নিম্ন-ভোল্টেজ ঘুরে বেড়াতে প্ররোচিত হবে, যার ফলে ভোল্টেজ রূপান্তর উপলব্ধি করা হবে। রূপান্তর প্রক্রিয়া চলাকালীন, উচ্চ-ভোল্টেজ উইন্ডিং এবং লো-ভোল্টেজ বাতাসের মধ্যে মোড় অনুপাত ভোল্টেজ রূপান্তর অনুপাত নির্ধারণ করে।

প্রধান প্রযুক্তিগত পরামিতি

30-2500KVA 6-11KV তেল-নিমজ্জন ট্রান্সফর্মার
রেটযুক্ত ক্ষমতা (কেভিএ)	ভোল্টেজ সংমিশ্রণ			ভেক্টর গ্রুপ	নো-লোড ক্ষতি (ডাব্লু)	লোড ক্ষতি	নো-লোড কারেন্ট (%)	শর্ট সার্কিট প্রতিবন্ধকতা (%)
রেটযুক্ত ক্ষমতা (কেভিএ)	উচ্চ ভোল্টেজ （কেভি)	ট্যাপিং রেঞ্জ	কম ভোল্টেজ (কেভি)	ভেক্টর গ্রুপ	নো-লোড ক্ষতি (ডাব্লু)	লোড ক্ষতি	নো-লোড কারেন্ট (%)	শর্ট সার্কিট প্রতিবন্ধকতা (%)
30	11 10.5 10 6.3 6	± 5% ± 2 × 2.5%	0.4	ডায়ন 11 বা Yyn0	130	630	2.1	4
50					170	910	2.0
63					200	1090	1.9
80					250	1310	1.8
100					290	1580	1.6
125					340	1890	1.5
160					400	2310	1.4
200					480	2730	1.3
250					560	3200	1.2
315					670	3830	1.1
400					800	4520	1.0
500					960	5410	1.0
630					1200	6200	0.9	4.5
800					1400	7500	0.8
1000					1700	10300	0.7
1250					1950	12000	0.6
1600					2400	14500	0.6
2000					2850	19500	0.6	5
2500					3000	21200	0.6	5

কাজের পরিবেশ ：

টাইমেট্রিক বৈদ্যুতিন ফেজ পাওয়ার ট্রান্সফর্মার ব্যবহারের পরিবেশ:

1। প্রযোজ্য উচ্চতা: ≤5000 মি।

2। পরিবেষ্টিত তাপমাত্রা: -15 ℃ ~+45 ℃ ℃

3। আপেক্ষিক আর্দ্রতা: ≤90%।

4। ইনস্টলেশন সাইটটি গ্যাস, বাষ্প, রাসায়নিক আমানত, ময়লা, পরিবাহী ধূলিকণা এবং অন্যান্য বিস্ফোরক, জ্বলনযোগ্য এবং ক্ষয়কারী পদার্থ যা ট্রান্সফর্মারের নিরোধক শক্তিকে গুরুতরভাবে প্রভাবিত করে তা মুক্ত হওয়া উচিত।

5। উপরের ব্যবহারের শর্তগুলি পূরণ করে না এমন কোনও কিছুই আমাদের সাথে আলোচনা করা উচিত।

।।

ট্রান্সফর্মারটির নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, অপারেশনের আগে অপারেশনের আগে প্রয়োজনীয় পরিদর্শন এবং পরীক্ষা করা উচিত, অপারেশন চলাকালীন কঠোর পর্যবেক্ষণ এবং নিয়মিত রক্ষণাবেক্ষণ করা উচিত এবং ট্রান্সফর্মারের অস্বাভাবিকতাগুলি আবিষ্কার করা উচিত এবং সময়মতো পরিচালনা করা উচিত।

অপারেশন করার আগে, নতুন এবং ওভারহুলযুক্ত ট্রান্সফর্মারগুলি তেল স্টোরেজ ক্যাবিনেটের তেলের স্তরটি স্বাভাবিক কিনা তা যাচাই করার জন্য বিশেষ মনোযোগ দেওয়া উচিত, ডেসিক্যান্টে ডেসিক্যান্টটি স্যাঁতসেঁতে কিনা, সুরক্ষা এয়ারওয়ে অক্ষত কিনা, ট্যাপের স্যুইচ অবস্থানটি স্বাভাবিক কিনা, কুলিং ডিভাইসটি ভাল কিনা, নিয়ন্ত্রণ সার্কিটটি ভাল কিনা, গ্রাউন্ডিং ডিভাইসটি ইন্ট্যাক্ট, ইত্যাদি; পরীক্ষার আইটেমগুলিতে, নিরোধক প্রতিরোধের পরিমাপ, শোষণ অনুপাত এবং সংযোগ গোষ্ঠী নির্ধারণে বিশেষ মনোযোগ দেওয়া উচিত; অপারেশন মনিটরিংয়ে, ট্রান্সফর্মারের শারীরিক পরিমাণগুলিতে বিশেষ মনোযোগ দেওয়া উচিত, যা রেটেড রেঞ্জের মধ্যে থাকা উচিত।

ট্রান্সফর্মারটির অপারেশন চলাকালীন, সর্বাধিক সাধারণ ত্রুটিগুলি হ'ল ত্রুটিগুলি, মূল ত্রুটিগুলি এবং আংশিক ত্রুটি যেমন বুশিংস এবং ট্যাপ সুইচগুলি; ত্রুটিটির ঘটনা অনুসারে, কারণটি পাওয়া উচিত এবং সংশ্লিষ্ট চিকিত্সা পদ্ধতিটি গ্রহণ করা উচিত। নিম্নলিখিত টেবিলটি সাধারণ ট্রান্সফর্মার ত্রুটিগুলির ঘটনা, কারণ এবং চিকিত্সার পদ্ধতিগুলি তালিকাভুক্ত করে।

ট্রান্সফর্মারগুলির বৈশিষ্ট্য এবং সুবিধা

তিনটি ফেজ পাওয়ার ট্রান্সফর্মারের বৈশিষ্ট্য এবং সুবিধা:

1। উচ্চ বিচ্ছিন্নতা;

2। ভাল এন-জি পারফরম্যান্স;

3। উচ্চ সাধারণ মোড হস্তক্ষেপ দমন;

4। △ থেকে y বা y থেকে △ রূপান্তর করুন;

5। ভোল্টেজ ট্যাপগুলির সহজ রূপান্তর;

6। ব্যবহারকারীর বিশেষ পারফরম্যান্স প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা।

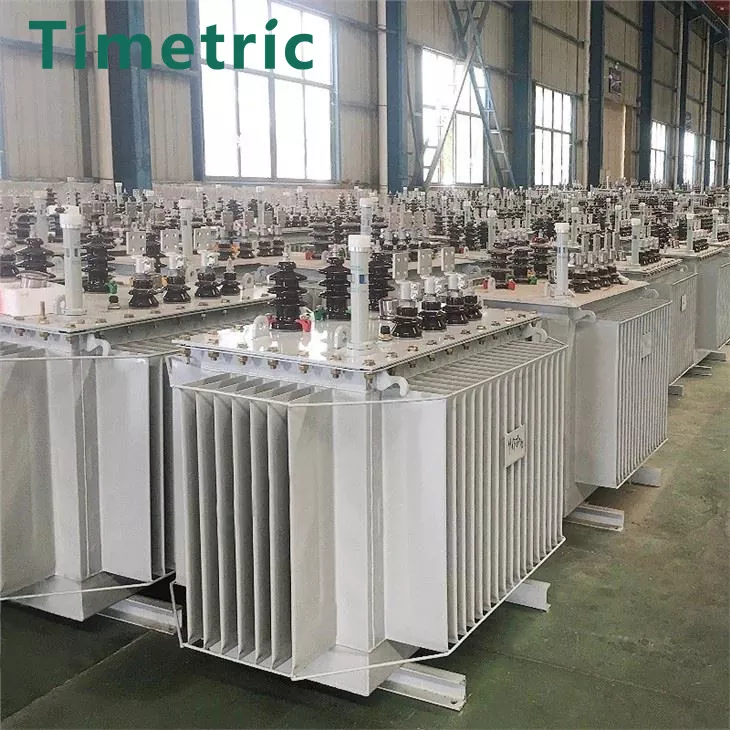

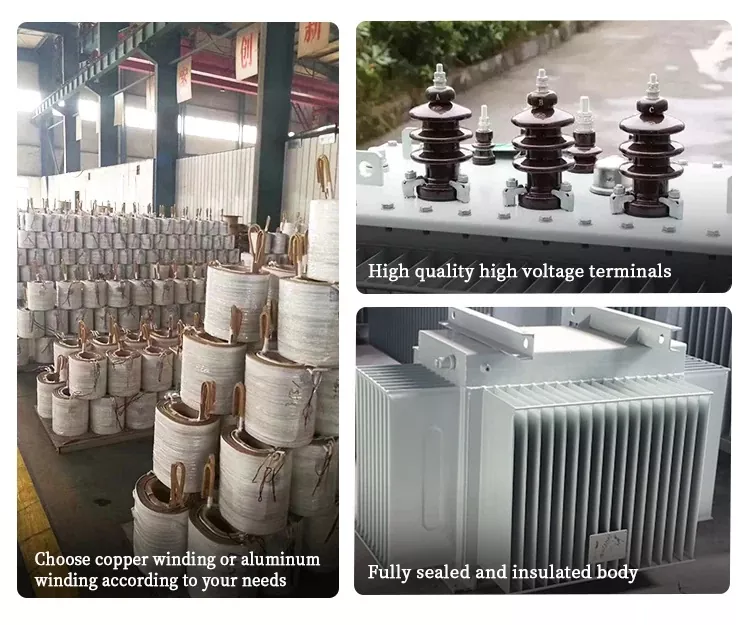

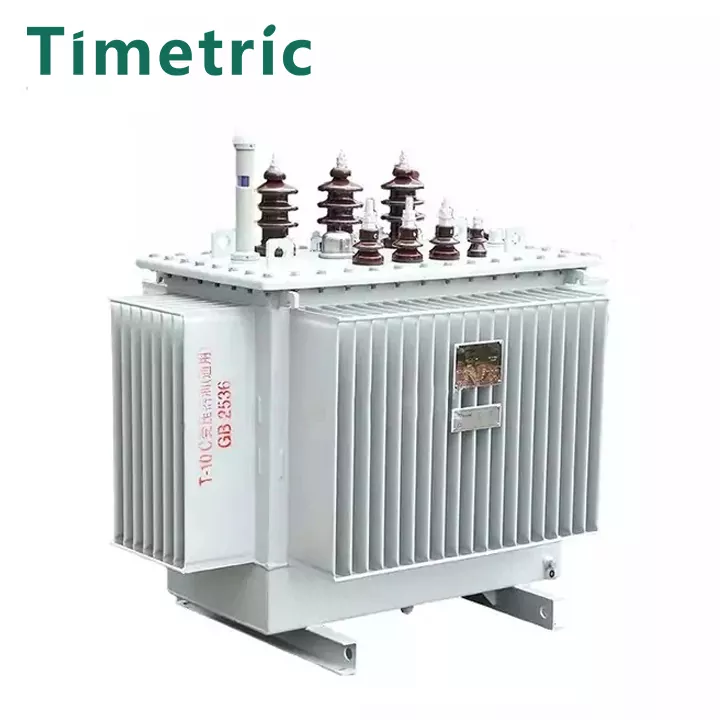

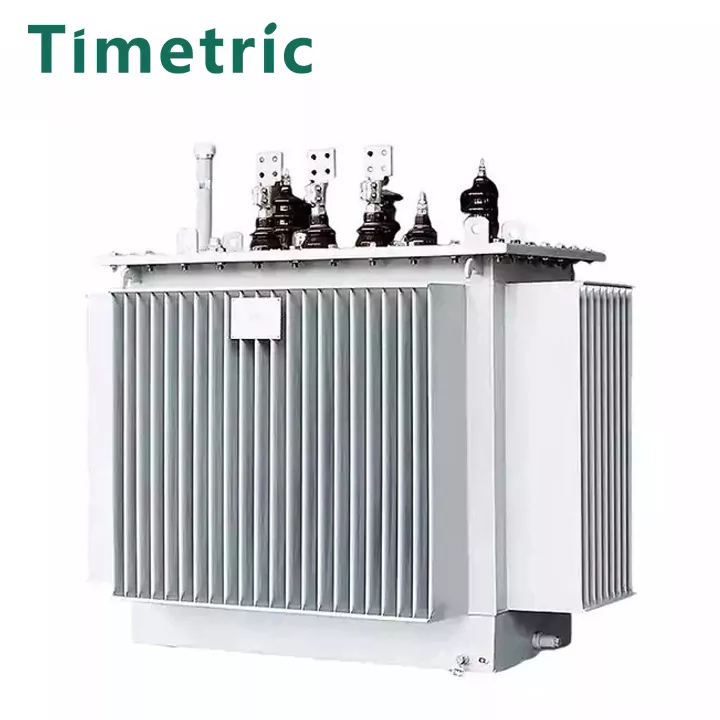

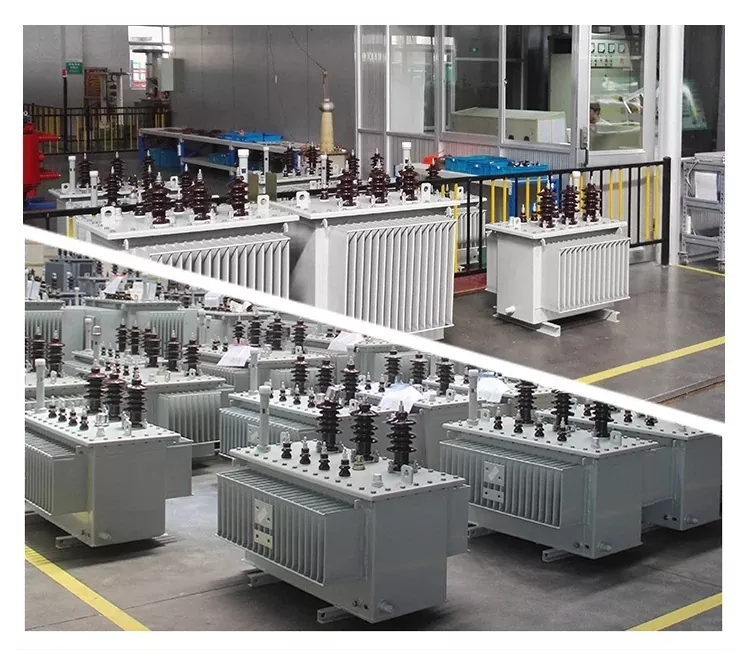

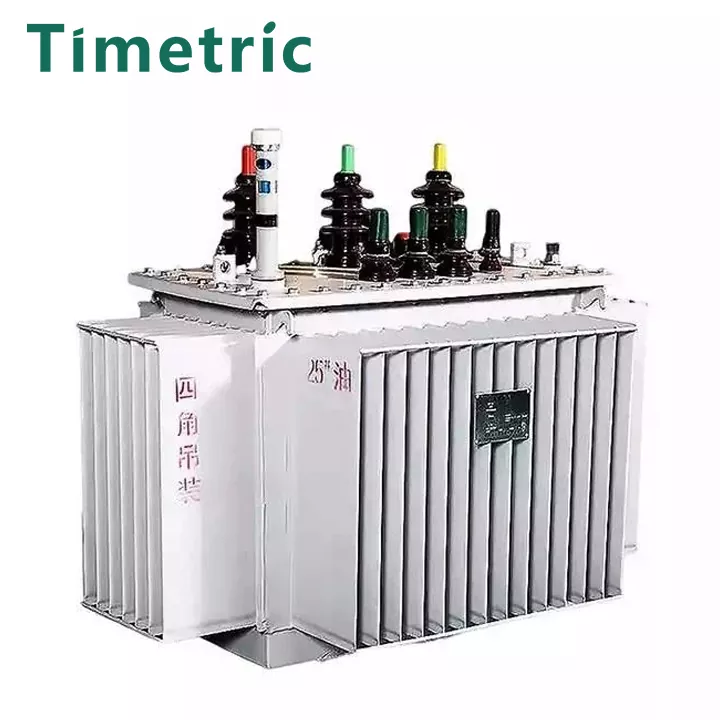

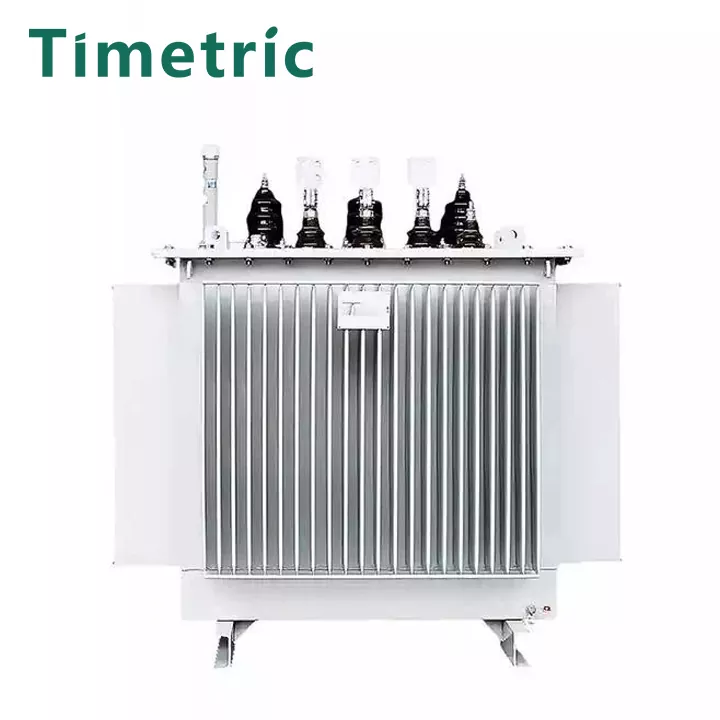

পণ্য বাস্তব শট

FAQ

আপনার সংস্থা কি কাস্টমাইজড থ্রি ফেজ পাওয়ার ট্রান্সফর্মার সরবরাহ করতে পারে?

অবশ্যই, দয়া করে তেল-নিমজ্জনিত ট্রান্সফর্মারের সমস্ত প্রয়োজনীয়তা যতটা সম্ভব সরবরাহ করুন যেমন: ভোল্টেজ, ক্ষমতা, ভোল্টেজ অনুপাত, ফ্রিকোয়েন্সি, পণ্য অ্যাপ্লিকেশন রেঞ্জ, কুলিং পদ্ধতি ইত্যাদি

আপনার দ্রুত বিতরণ সময় কি?

সাধারণ পরিস্থিতিতে, আমরা গ্রাহক অনুসন্ধানগুলি গ্রহণ করি, তেল-নিমজ্জনিত ট্রান্সফর্মারের নির্দিষ্ট পরামিতিগুলি যোগাযোগ করি এবং নিশ্চিত করি এবং প্রকৃত উত্পাদন সময় ক্রয়ের পরিমাণ অনুসারে নির্ধারিত হয়।

আপনার বিক্রয় পরবর্তী পরিষেবা কেমন?

আমরা 1 বছরের ওয়ারেন্টি সমর্থন করি। সাধারণ উদ্ধৃতিটিতে বিক্রয়-পরবর্তী পরিষেবা পরিষেবা অন্তর্ভুক্ত নয়। বিনামূল্যে অনলাইন যোগাযোগ এবং গাইডেন্স উপলব্ধ।
