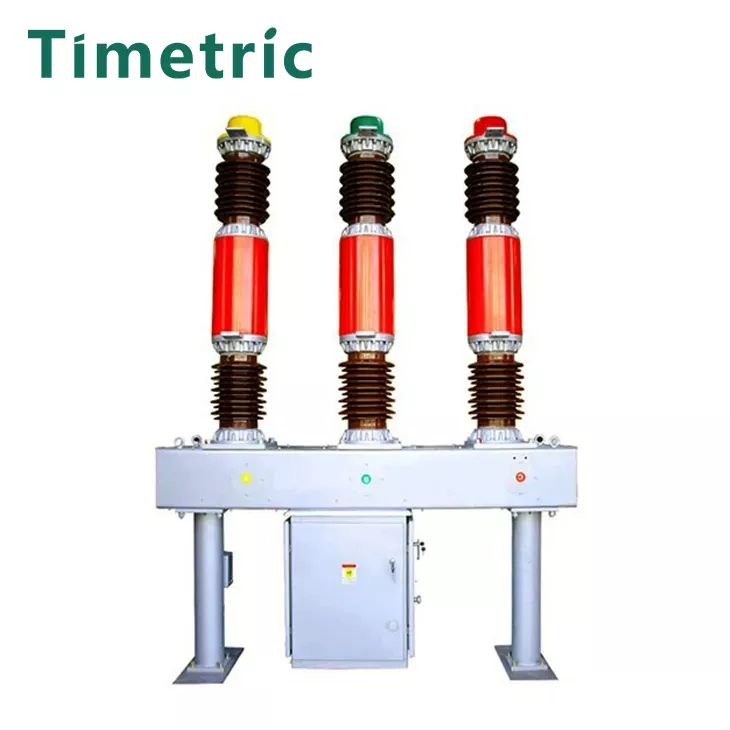

Lw8-40.5ag এসএফ 6 সার্কিট ব্রেকার

আইটেম: lw8-40.5ag এসএফ 6 সার্কিট ব্রেকার

· কাঠামো: প্রতিটি মেরু অ্যাসিংল-কলাম একক-ফ্র্যাকচার কাঠামোর সাথে ডিজাইন করা হয়েছে।

· আর্ক নিভেটিং: দক্ষ পারফরম্যান্সের জন্য নিজে-শক্তি আর্ক নিভাইয়ের নীতিটি ব্যবহার করে।

· অ্যাকুয়েশন: নির্ভরযোগ্য অপারেশনের জন্য অনুমতি দিয়ে ACT14 স্প্রিং অ্যাকিউউটর দিয়ে সজ্জিত।

· যান্ত্রিক সংযোগ: সমস্ত পর্যায় জুড়ে সিঙ্ক্রোনাইজড পারফরম্যান্স নিশ্চিত করে অ্যাথ্রি-ফেজ যান্ত্রিক সংযোগকে অন্তর্ভুক্ত করে।

· সম্মতি: এই সার্কিট ব্রেকারটি উচ্চ-ভোল্টেজ সরঞ্জামগুলির জন্য gB1984 andiec62271-100 স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।

মডেল বর্ণনা

প্রধান প্রযুক্তিগত পরামিতি

কাঠামো এবং মাউন্টিং মাত্রা

কাজের পরিবেশ ：

আইটেম: LW8A-40.5 SF6 সার্কিট ব্রেকার

পরিবেষ্টিত তাপমাত্রা:

উচ্চ সীমা: +40 ডিগ্রি সেন্টিগ্রেড

নিম্ন সীমা: -30 ° C

উচ্চতা:

সমুদ্রপৃষ্ঠ থেকে 200000 মিটার উপরে

যদি উচ্চতর উচ্চতায় ইনস্টল করা হয় তবে নিরোধক স্তরে সামঞ্জস্য করা প্রয়োজন হতে পারে।

বাতাসের চাপ:

≤700 পিএ (34 মি/সেকেন্ড পর্যন্ত বাতাসের গতির সমতুল্য)।

ভূমিকম্পের শর্ত:

সার্কিট ব্রেকারটি 8 ডিগ্রি থেকেআপের তীব্রতা সহ্য করার জন্য ডিজাইন করা হয়েছে।

দূষণের স্তর:

প্রথম শ্রেণি, এটি নির্দেশ করে যে এটি সাধারণ পরিবেশ দূষণের স্তরের জন্য উপযুক্ত।

তাপমাত্রার ওঠানামা:

সর্বাধিক দৈনিক তাপমাত্রার পার্থক্য: 25 ডিগ্রি সেন্টিগ্রেডের বেশি নয়।

বৈদ্যুতিক সার্কিট ব্যর্থতার সম্ভাব্য কারণগুলি

আইটেম: LW8A-40.5 SF6 সার্কিট ব্রেকার

1. এসএফ 6 গ্যাস ইনসুলেশনে ফল্টস

· এসএফ 6 গ্যাস ফুটো: এসএফ 6 (সালফার হেক্সাফ্লুরাইড) গ্যাস সার্কিট ব্রেকার পরিচিতিগুলি অন্তরক করতে ব্যবহৃত হয়। গ্যাসের যে কোনও ফুটো বা অবনতি তার অন্তরক বৈশিষ্ট্যগুলি হ্রাস করতে পারে, যার ফলে কর্মক্ষমতা ভাঙ্গন এবং ফল্ট স্রোতগুলিকে বাধা দিতে সম্ভাব্য ব্যর্থতা হতে পারে।

· অপর্যাপ্ত গ্যাসের চাপ: কম গ্যাসের চাপ ব্রেকারের অনুপযুক্ত অপারেশন করতে পারে, কারণ এসএফ 6 গ্যাস একটি ত্রুটি চলাকালীন চাপকে নিভে দেওয়ার জন্য অবিচ্ছেদ্য।

2. মেকানিকাল ব্যর্থতা

· স্প্রিং মেকানিজম ত্রুটি: ব্রেকারটি একটি বসন্ত প্রক্রিয়াটির মাধ্যমে কাজ করে, যা খোলার এবং বন্ধ করার জন্য শক্তি সঞ্চয় করে। বসন্তের একটি ত্রুটি বা অ্যাকিউউটর মেকানিজম সঠিক অপারেশন প্রতিরোধ করতে পারে, যার ফলে ব্রেকারটি খুলতে বা বন্ধ করতে ব্যর্থ হয়।

· যোগাযোগ পরিধান বা ক্ষতি: সময়ের সাথে সাথে, ব্রেকারের পরিচিতিগুলি নীচে পরিধান করতে পারে, পিটড হয়ে যেতে পারে বা যান্ত্রিক ক্ষতির মুখোমুখি হতে পারে, প্রয়োজন অনুসারে সার্কিটটি তৈরি বা ভাঙ্গার দক্ষতার সাথে আপস করে।

3. বৈদ্যুতিন ত্রুটি

· ওভারকন্টেন্ট বা শর্ট সার্কিট: ব্রেকারের বাধাগ্রস্ত ক্ষমতা ছাড়িয়ে একটি ওভারলোড বা শর্ট সার্কিট ব্রেকারের অভ্যন্তরীণ উপাদানগুলিকে অতিরিক্ত গরম বা ক্ষতি করতে পারে।

· ভুল ট্রিপ সেটিংস: ট্রিপ সেটিংস যদি ভুল কনফিগার করা হয় বা সুরক্ষা রিলে সঠিকভাবে পরিচালনা করতে ব্যর্থ হয় তবে ব্রেকার কোনও অতিরিক্ত বা দোষের ক্ষেত্রে ট্রিপ করতে পারে না।

4.আরসি ত্রুটি

Arc Extinguishing Failure: SF6 circuit breakers rely on the arc quenching properties of the SF6 gas. If the breaker fails to extinguish the electrical arc correctly (due to gas pressure issues or contamination), this can lead to persistent arcs, damaging the breaker and the surrounding equipment.

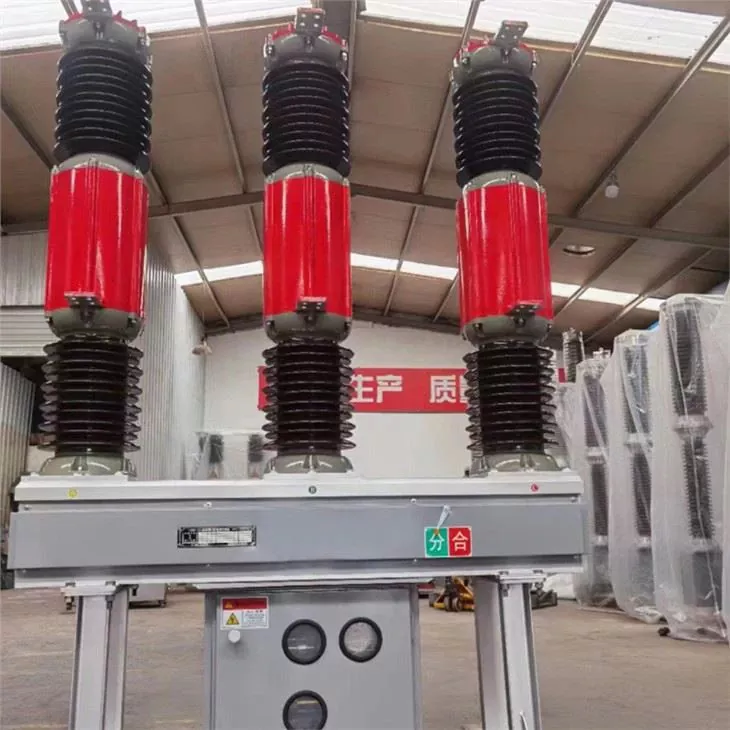

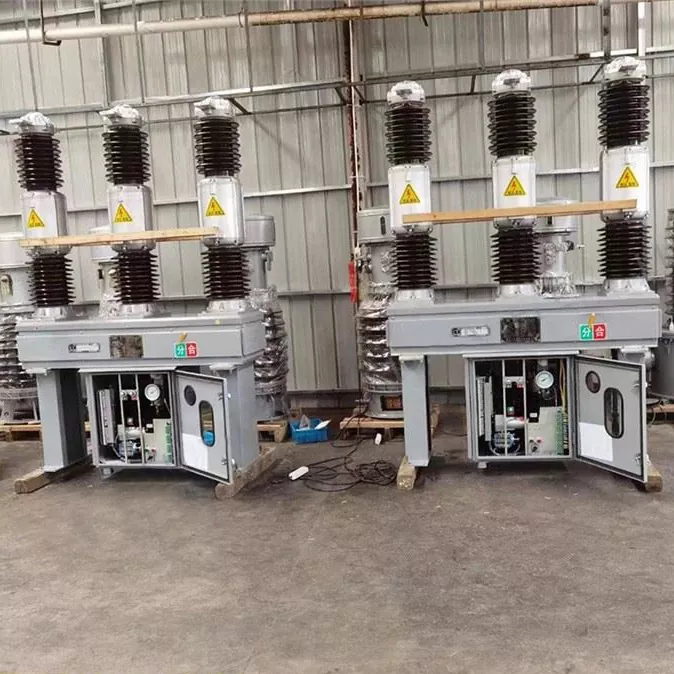

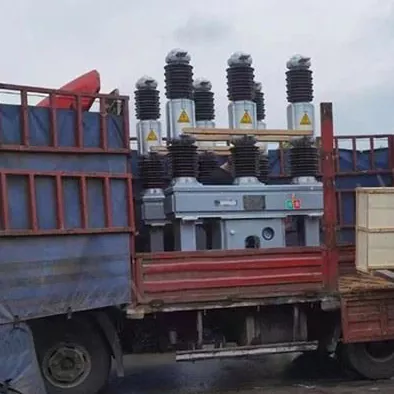

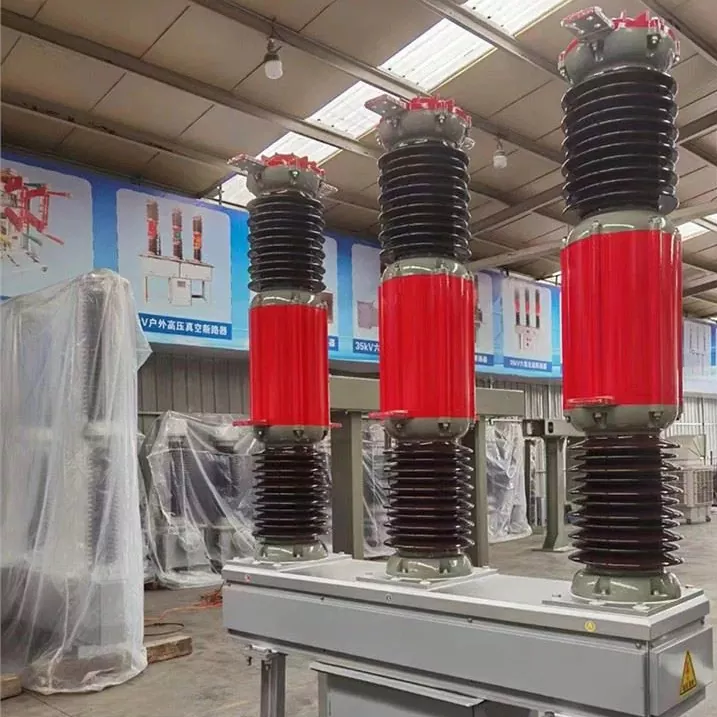

পণ্য বাস্তব শট

FAQ

আইটেম: LW8A-40.5 SF6 সার্কিট ব্রেকার

1. LW8A-40.5 এসএফ 6 সার্কিট ব্রেকারটি কী?

উত্তর: LW8A-40.5 এসএফ 6 সার্কিট ব্রেকার একটি উচ্চ-ভোল্টেজ সার্কিট ব্রেকার যা 40.5 কেভির জন্য রেট করা হয়, সাধারণত বৈদ্যুতিক সাবস্টেশন এবং পাওয়ার সিস্টেমে ব্যবহৃত হয়। এটি উচ্চ-ভোল্টেজ পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করে, অন্তরক এবং আর্ক-শয়নকরণের উদ্দেশ্যে এসএফ 6 গ্যাস ব্যবহার করে।

2. LW8A-40.5 এসএফ 6 সার্কিট ব্রেকারের প্রধান বৈশিষ্ট্যগুলি কী?

উত্তর:

রেটেড ভোল্টেজ: 40.5 কেভি

এসএফ 6 গ্যাস নিরোধক এবং আর্ক শোধন

উচ্চ বিরতি ক্ষমতা, ফল্ট স্রোতে বাধা দেওয়ার জন্য উপযুক্ত

দ্রুত ত্রুটি ছাড়পত্রের জন্য দ্রুত অপারেটিং প্রক্রিয়া

বহিরঙ্গন এবং অন্দর অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত

সহজ ইনস্টলেশন জন্য কমপ্যাক্ট ডিজাইন

3. কীভাবে LW8A-40.5 এসএফ 6 সার্কিট ব্রেকার কাজ করে?

উত্তর: ব্রেকার কোনও ত্রুটি চলাকালীন যোগাযোগগুলি খোলার সময় গঠিত অর্কটি নিভিয়ে দেওয়ার জন্য এসএফ 6 গ্যাস ব্যবহার করে কাজ করে। যখন কোনও ত্রুটি সনাক্ত করা হয়, তখন সার্কিট ব্রেকারের নিয়ন্ত্রণ ব্যবস্থা বসন্ত প্রক্রিয়াটিকে সক্রিয় করে, পরিচিতিগুলি পৃথক করতে বাধ্য করে। এসএফ 6 গ্যাসটি চাপ থেকে শক্তি শোষণ করে এবং এটি শীতল করে, নিশ্চিত করে যে সার্কিটটি নিরাপদে বাধা রয়েছে।
