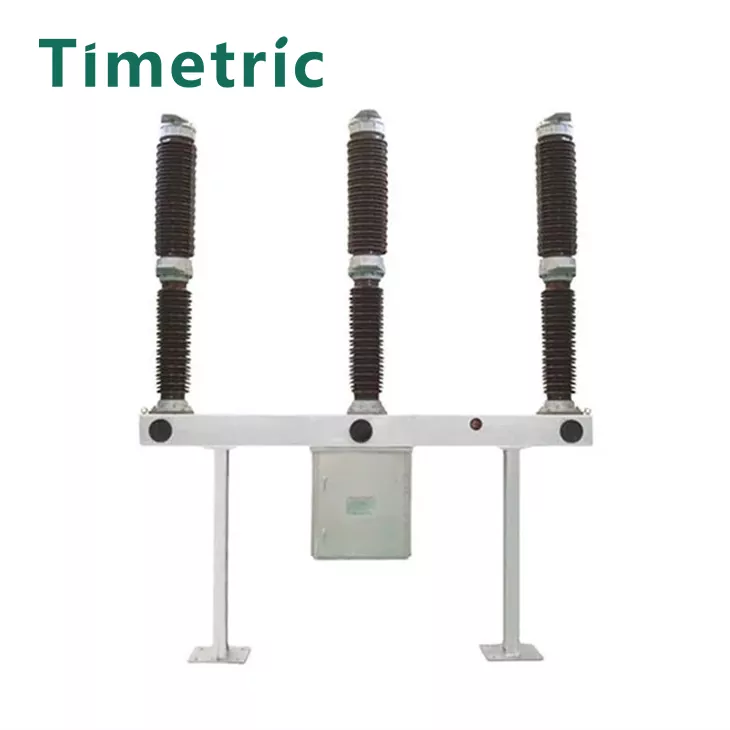

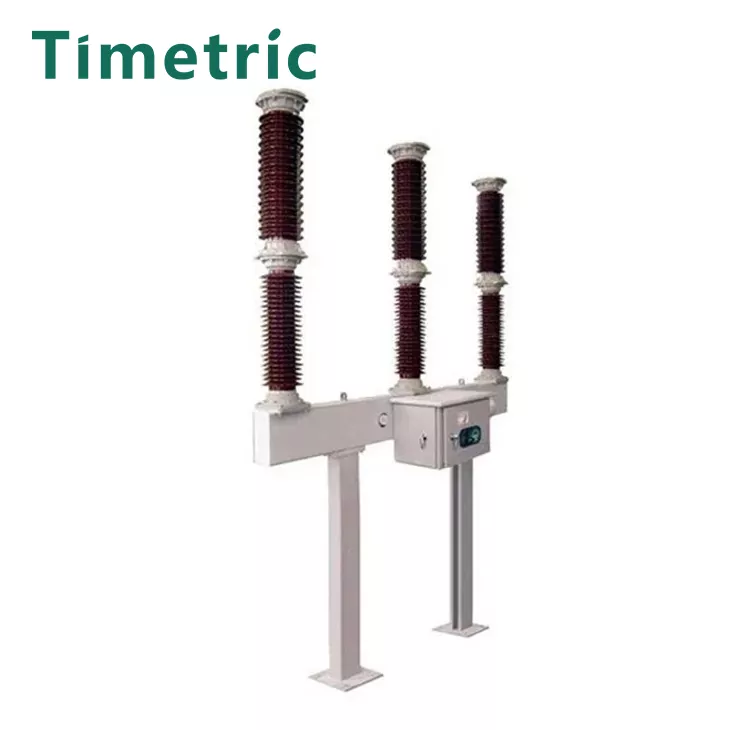

145kv 132kv Sf6 সার্কিট ব্রেকার

আইটেম:150kv 145kv 132kv Sf6 সার্কিট ব্রেকার
চমৎকার আর্ক এক্সটিংগুইশিং পারফরম্যান্স: SF6 গ্যাস আর্ক নির্বাপণে অত্যন্ত কার্যকর।
কমপ্যাক্ট স্ট্রাকচার: ডিজাইনটি সহজ এবং স্থান-দক্ষ।
ভাল খোলার কর্মক্ষমতা: সুষম কর্মক্ষমতা সহ নির্ভরযোগ্য অপারেশন প্রদান করে।
সীলমোহরযুক্ত নকশা: অপারেশনাল শব্দ উল্লেখযোগ্যভাবে হ্রাস করে।
কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা: পরিদর্শন এবং রক্ষণাবেক্ষণ কাজের চাপ কমিয়ে দেয়।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

আইটেম:150kv 145kv 132kv Sf6 সার্কিট ব্রেকার

এই সার্কিট ব্রেকার স্ব-শক্তি চাপ নির্বাপক নীতি ব্যবহার করে, যা চাপ সিলিন্ডারের ব্যাস এবং ওজন উল্লেখযোগ্য হ্রাস করতে দেয়। ফলস্বরূপ, অপারেটিং কাজটি ন্যূনতম করা হয়, একটি স্প্রিং অপারেটিং মেকানিজম ব্যবহার করা সম্ভবপর হয়।

মূল বৈশিষ্ট্য:

প্রতিটি সার্কিট ব্রেকার তিনটি একক খুঁটি এবং তিনটি বন্ধনীতে বসানো তিনটি স্প্রিং মেকানিজম নিয়ে গঠিত।

এটি একক-মেরু অপারেশন এবং তিন-মেরু বৈদ্যুতিক সংযোগ উভয়ই সঞ্চালন করতে পারে।

স্প্রিং অপারেটিং মেকানিজম বন্ধনীর পাশে ইনস্টল করা আছে।

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা মেকানিজম বাক্সের মধ্যে রাখা হয়।

ডিজাইন স্ট্রাকচার:

উপরের অংশ: একটি একক-ব্রেক আর্ক এক্সটিংগুইশিং চেম্বার রয়েছে।

মধ্য বিভাগ: নিরোধক জন্য একটি চীনামাটির বাসন হাতা বৈশিষ্ট্য.

নীচের অংশ: সিলিং, স্প্রিং খোলা এবং বাফারের জন্য উপাদান অন্তর্ভুক্ত।

মডেল বর্ণনা

প্রধান প্রযুক্তিগত পরামিতি

সিরিয়াল নম্বর	প্যারামিটার		ইউনিট	মান
সিরিয়াল নম্বর	প্যারামিটার		ইউনিট	LW30-126W/T3150-40	LW30-126W/T4000-40(H)
1	প্রযোজ্য পরিবেশ			সাধারণ আলপাইন অঞ্চলে প্রযোজ্যতা
2	রেটেড ভোল্টেজ		কেভি	110/126/132/145
3	রেটেড ফ্রিকোয়েন্সি		Hz	50(60)
4	রেট করা বর্তমান		A	3150
5	প্রথম খোলার সহগ			1.5
6	রেট শর্ট সার্কিট ব্রেকিং কারেন্ট Ik		kA	40 /31.5
7	রেটেড শর্ট-সার্কিট মেকিং কারেন্ট (শীর্ষ মান)		kA	100/ 80
8	রেট শর্ট সার্কিট বর্তমান সহ্য করা		kA	40 /31.5
9	রেটেড পিক বর্তমান সহ্য করে		kA	100/ 80
10	রেট শর্ট সার্কিট সময়কাল		S	4
11	রেটেড আউট-অফ-স্টেপ ব্রেকিং কারেন্ট		kA	১০/৮
12	কাছাকাছি জোন ফল্ট ব্রেকিং কারেন্ট		kA	90% ME, 75% ME
13	রেট লাইন চার্জিং সুইচিং বর্তমান		A	31.5
14	নামমাত্র অপারেশন সিকোয়েন্স			0-0.3S-C0-180S-C0
15	প্রধান সার্কিট প্রতিরোধের		µΩ	≤65
16	যান্ত্রিক জীবন		দ্বিতীয় হার	6000 বা 10000
17	রেডিও হস্তক্ষেপ স্তর		µV	≤500
18	ক্রিপেজ দূরত্ব	ফ্র্যাকচারের মধ্যে	মিমি	3906/3150
18	ক্রিপেজ দূরত্ব	মাটিতে	কেজি	3906/3150

গঠন এবং মাউন্ট মাত্রা

বৈদ্যুতিক সার্কিট ব্যর্থতার সম্ভাব্য কারণ

নিরোধক ব্রেকডাউন:

বয়স, আর্দ্রতা বা দূষণের কারণে নিরোধক সামগ্রীর অবনতি হলে আর্কিং বা শর্ট সার্কিট হতে পারে।

যান্ত্রিক ত্রুটি:

অপারেটিং মেকানিজমের সমস্যা (যেমন, স্প্রিংস বা লিঙ্কেজ) সার্কিট ব্রেকারকে সঠিকভাবে কাজ করতে বাধা দিতে পারে।

গ্যাস লিকেজ:

ফাঁসের কারণে SF6 গ্যাসের ক্ষতি আর্ক নির্বাপক ক্ষমতা হ্রাস করতে পারে এবং সার্কিট ব্যর্থতার দিকে পরিচালিত করতে পারে।

বৈদ্যুতিক ওভারলোড:

অত্যধিক কারেন্ট অতিরিক্ত গরম এবং সার্কিটের উপাদানগুলির ক্ষতি করতে পারে।

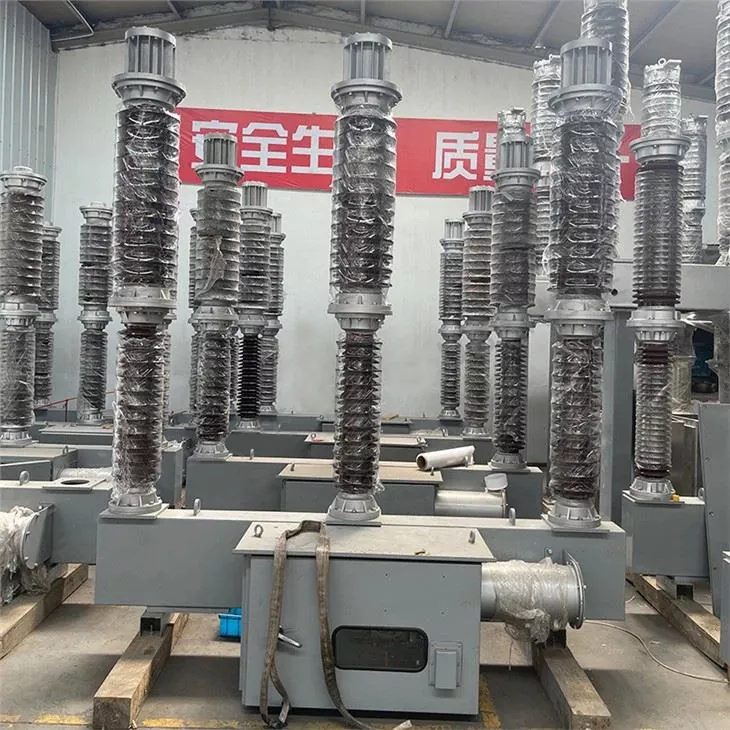

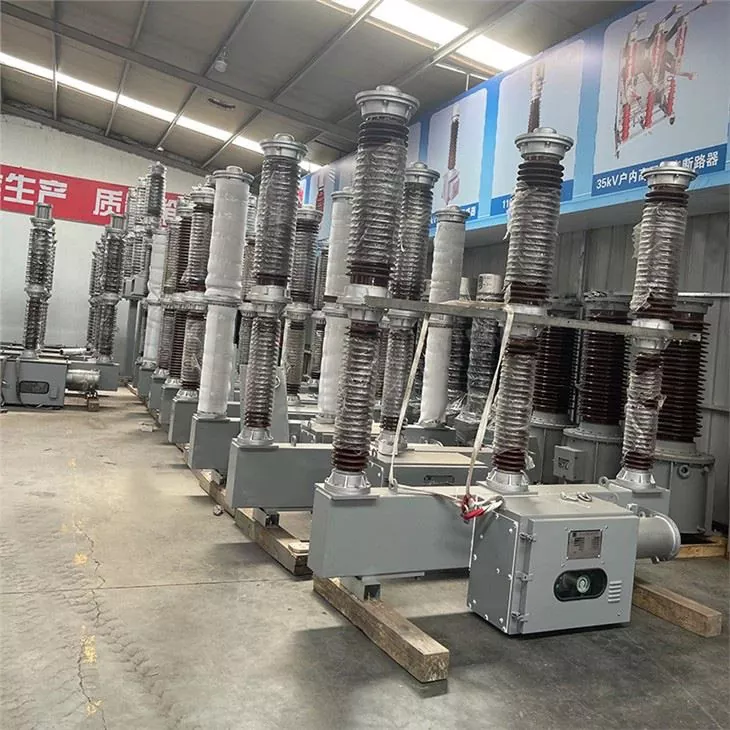

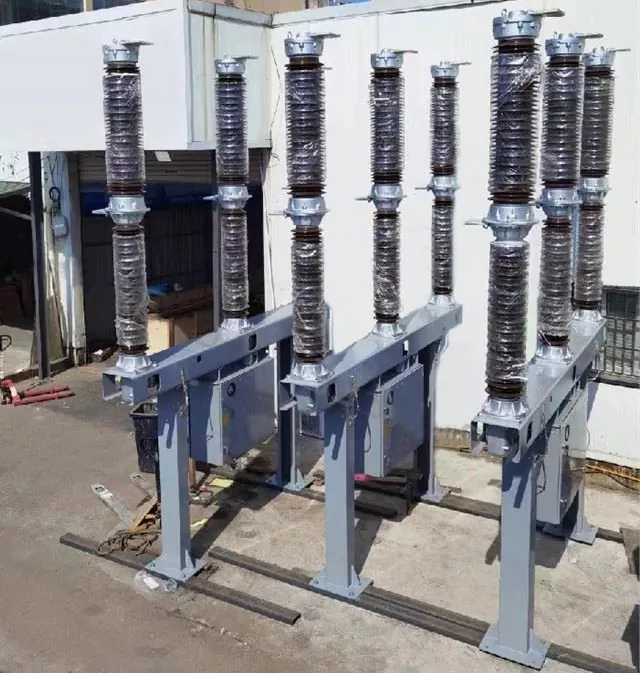

পণ্য বাস্তব শট

FAQ

প্রশ্ন 1: একটি SF6 সার্কিট ব্রেকার এর কাজ কি?

A1: প্রাথমিক ফাংশন হ'ল ফল্ট স্রোত বাধা দিয়ে বৈদ্যুতিক সিস্টেমগুলিকে রক্ষা করা এবং ত্রুটিগুলির সময় সার্কিটের অংশগুলিকে আলাদা করা।

প্রশ্ন ২：কিভাবে স্ব-শক্তি আর্ক নির্বাপক নীতি কাজ করে?
A2：এই নীতিটি বৈদ্যুতিক চাপ থেকে শক্তি ব্যবহার করে এটি নিভিয়ে দিতে সাহায্য করে, বৃহৎ বাহ্যিক প্রক্রিয়াগুলির প্রয়োজনীয়তা হ্রাস করে এবং আরও কমপ্যাক্ট ডিজাইনের জন্য অনুমতি দেয়।

Q3：SF6 সার্কিট ব্রেকারগুলির জন্য কোন রক্ষণাবেক্ষণ অনুশীলনগুলি অপরিহার্য?
A3：মূল অনুশীলনগুলির মধ্যে রয়েছে গ্যাসের চাপের জন্য নিয়মিত পরিদর্শন, লিক পরীক্ষা করা, যান্ত্রিক উপাদানগুলি বজায় রাখা এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা পরীক্ষা করা।

Q4：SF6 সার্কিট ব্রেকার কি দূর থেকে চালানো যায়?
A4Y：es, তারা অপারেশন এবং পর্যবেক্ষণের জন্য রিমোট কন্ট্রোল সিস্টেমের সাথে সজ্জিত করা যেতে পারে, অপারেশনাল নমনীয়তা বৃদ্ধি করে।
