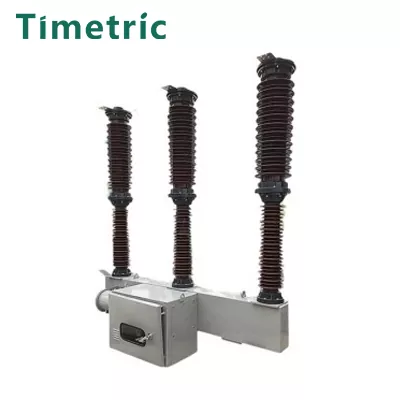

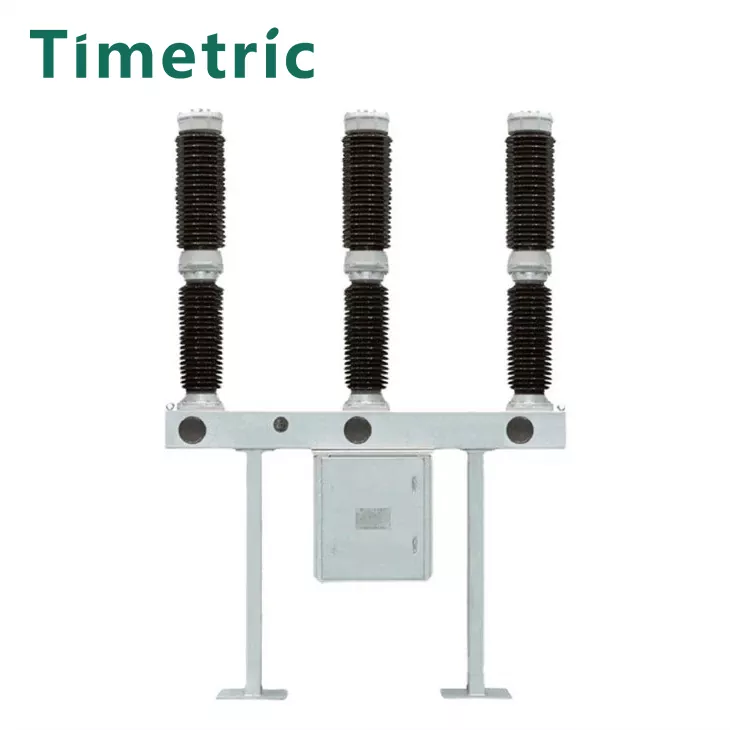

আইটেম: 66 কেভি 69 কেভি এসএফ 6 সার্কিট ব্রেকার

এসএফ 6 গ্যাসের সাথে দক্ষ আর্ক নিভেটিং:

এসএফ 6 গ্যাস বিঘ্নকারী মাধ্যম হিসাবে কাজ করে, দুর্দান্ত আর্ক নিভে যাওয়া বৈশিষ্ট্য সরবরাহ করে।

গ্যাসটি উচ্চতর বৈদ্যুতিক নিরোধকও সরবরাহ করে এবং কার্যকরভাবে আর্কগুলি নিভিয়ে দেওয়ার জন্য অপারেশন চলাকালীন সংকুচিত হয়, এটি ক্যাপাসিটার এবং চুল্লি গোষ্ঠীর জন্য একটি আদর্শ সুইচ হিসাবে তৈরি করে।

উচ্চতর ব্রেকিং পারফরম্যান্স:

বিভিন্ন অস্বাভাবিক শর্ট সার্কিট যেমন বিপরীত-পর্বের ত্রুটিগুলি, উভয় মেরুতে যুগপত গ্রাউন্ডিং, নিকট-জোনের ত্রুটিগুলি এবং ব্রেকার এন্ড ফল্টগুলি ভাঙতে সক্ষম।

কম অপারেটিং শব্দ:

সিলড ডিজাইনটি বায়ুমণ্ডলীয় পরিস্থিতি থেকে ব্রেকারকে বিচ্ছিন্ন করে, অপারেশন চলাকালীন গ্যাস স্রাবের শব্দ দূর করে।

কমপ্যাক্ট এবং সাধারণ কাঠামো:

কোনও অতিরিক্ত ভালভ সিস্টেম সহ একটি একক ব্রেক আর্ক চেম্বার বৈশিষ্ট্যযুক্ত, যার ফলে একটি কমপ্যাক্ট এবং সোজা নকশা তৈরি হয়।

ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তা:

এসএফ 6 গ্যাসে রাখা ইন্টাররুপটার পরিচিতিগুলি অপারেশন চলাকালীন ন্যূনতম পরিধানের অভিজ্ঞতা অর্জন করে, যার ফলে রক্ষণাবেক্ষণের কাজের চাপ হ্রাস এবং বর্ধিত রক্ষণাবেক্ষণ চক্র হয়।

নিরাপদ এবং নির্ভরযোগ্য অপারেশন:

এসএফ 6 গ্যাস অ-বিষাক্ত এবং অ-দাবীযোগ্য। ইন্টাররুপটার চেম্বারের দুর্দান্ত সিলিং নিরাপদ এবং নির্ভরযোগ্য দীর্ঘমেয়াদী ব্যবহার নিশ্চিত করে।

মডেল বর্ণনা

প্রধান প্রযুক্তিগত পরামিতি

কাঠামো এবং মাউন্টিং মাত্রা

কাজের পরিবেশ ：

আইটেম: 66 কেভি 69 কেভি এসএফ 6 সার্কিট ব্রেকার

ইনস্টলেশন পদ্ধতি:

 পার্শ্ব-মাউন্ট বা মিডল মাউন্টেড।

পরিবেষ্টিত তাপমাত্রা:

উচ্চ: + 40 ° 100

নিম্ন: -30 ° 100

উচ্চতা:

≤2000M (যদি উচ্চতর উচ্চতায় ইনস্টল করা হয় তবে রেটেড ইনসুলেশন স্তরটি সেই অনুযায়ী সামঞ্জস্য করা উচিত)।

বাতাসের চাপ:

≤700pa (34 মি/সেকেন্ডের বাতাসের গতির সমতুল্য)।

ভূমিকম্প প্রতিরোধ:

8 ডিগ্রি পর্যন্ত ভূমিকম্পের তীব্রতা প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে।

দূষণের স্তর:

ক্লাস i

সর্বাধিক দৈনিক তাপমাত্রার প্রকরণ:

25 ডিগ্রি সেন্টিগ্রেডের বেশি নয়

বৈদ্যুতিক সার্কিট ব্যর্থতার সম্ভাব্য কারণগুলি

আইটেম: 66 কেভি 69 কেভি এসএফ 6 সার্কিট ব্রেকার

Cer সার্কিটের সমস্যাগুলি নিয়ন্ত্রণ করুন

● সংযোগ বিচ্ছিন্ন নিয়ন্ত্রণ সার্কিট বা কোনও নিয়ন্ত্রণ শক্তি (উদাঃ, ফুঁকানো ফিউজ, ত্রুটিযুক্ত বিদ্যুৎ সরবরাহ, বা ক্ষতিগ্রস্থ নিয়ন্ত্রণের উপাদানগুলি)।

A সহায়ক বা ট্রিপ কয়েল সার্কিটের ভুল বা দুর্বল সংযোগগুলি।

● চাপ অস্বাভাবিকতা

● অপর্যাপ্ত এসএফ 6 গ্যাস চাপের ফলে অপর্যাপ্ত নিরোধক বা আর্ক-এক্সটিং পারফরম্যান্স হয়।

SF এসএফ 6 গ্যাসে উচ্চ আর্দ্রতার পরিমাণ, যা নিরোধক অবক্ষয় এবং সম্ভাব্য শর্ট সার্কিটের দিকে পরিচালিত করে।

যান্ত্রিক ব্যর্থতা

তৈলাক্তকরণ, পরিধান বা যান্ত্রিক বাধার অভাবের কারণে জ্যামড অপারেটিং মেকানিজম।

ইন্টারপ্রেটার পরিচিতিগুলির অনুপযুক্ত প্রান্তিককরণ বা ত্রুটি।

ওভারলোড বা ত্রুটি শর্ত

নেটওয়ার্কে অবিচ্ছিন্ন ওভারলোড বা শর্ট-সার্কিট শর্তগুলি স্বয়ংক্রিয় ট্রিপিংকে ট্রিগার করে।

ত্রুটিযুক্ত লোড শর্ত বা সিস্টেম ত্রুটিগুলির কারণে ট্রিপড ব্রেকার।

পরিবেশগত প্রভাব

উচ্চ দূষণ বা ক্ষয়কারী পরিবেশের সাথে যোগাযোগের ক্ষয় বা নিরোধক দুর্বল হয়ে পড়ে।

চরম তাপমাত্রার বিভিন্নতা যান্ত্রিক এবং অন্তরক বৈশিষ্ট্যগুলিকে প্রভাবিত করে।

ভুল অপারেশন

ম্যানুয়াল অপারেশন ত্রুটিগুলি যেমন অনুপযুক্ত স্যুইচিং সিকোয়েন্স বা ট্রিপিংয়ের পরে অপর্যাপ্ত রিসেট।

ত্রুটিযুক্ত অবস্থার অধীনে সার্কিট ব্রেকারের দুর্ঘটনাজনিত বন্ধ।

বার্ধক্য বা পরিধান

সময়ের সাথে সাথে স্প্রিংস, বিয়ারিংস বা যোগাযোগের পয়েন্টগুলির মতো উপাদানগুলির ধীরে ধীরে অবক্ষয়।

পুরানো বা বেমানান উপাদানগুলি অপারেশনাল অদক্ষতার দিকে পরিচালিত করে।

বৈদ্যুতিক উপাদান ব্যর্থতা

ত্রুটিযুক্ত রিলে, সেন্সর বা চাপ গেজগুলি ব্রেকার নিয়ন্ত্রণ এবং পর্যবেক্ষণকে ব্যাহত করে।

অতিরিক্ত ভোল্টেজ বা দীর্ঘায়িত অ্যাক্টিভেশনের কারণে পোড়া বা ক্ষতিগ্রস্থ অপারেটিং কয়েলগুলি।

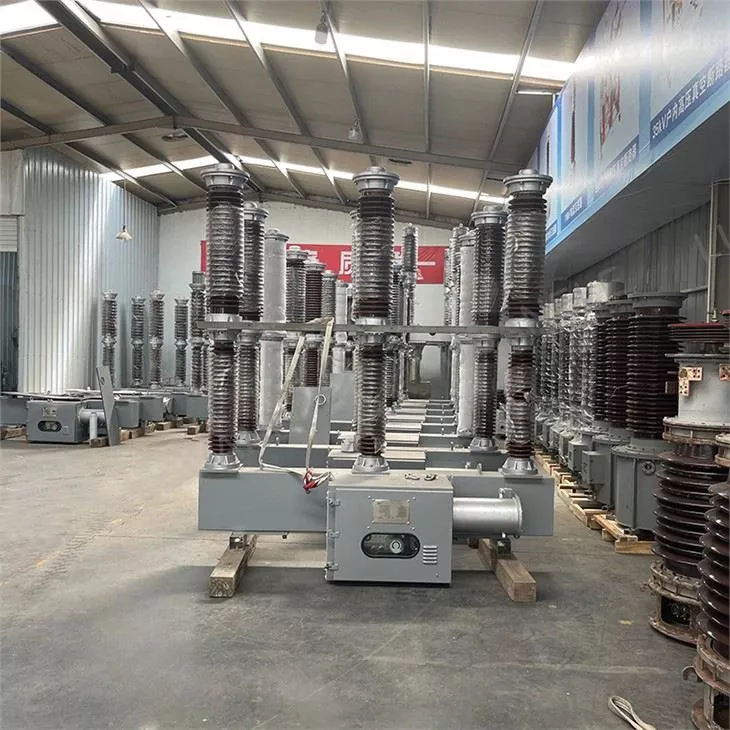

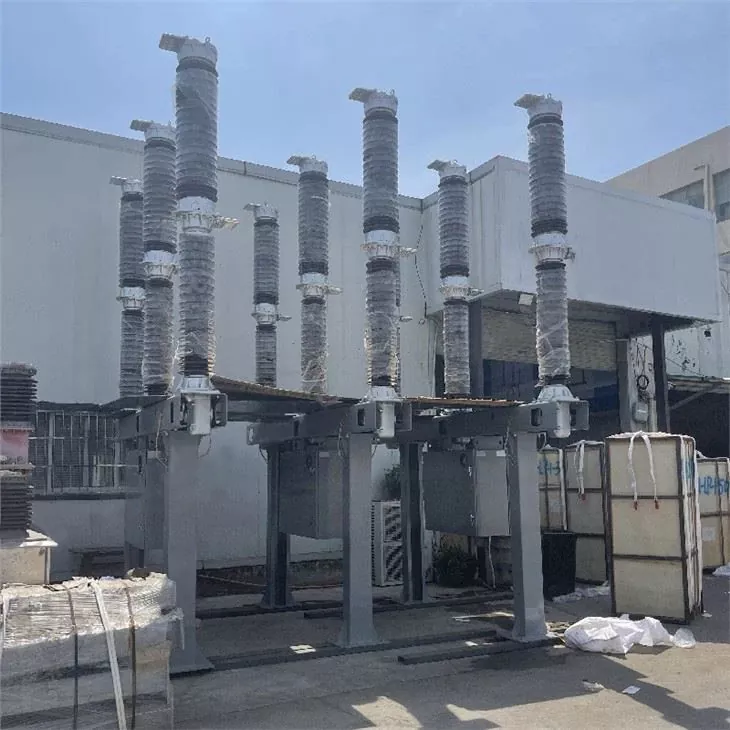

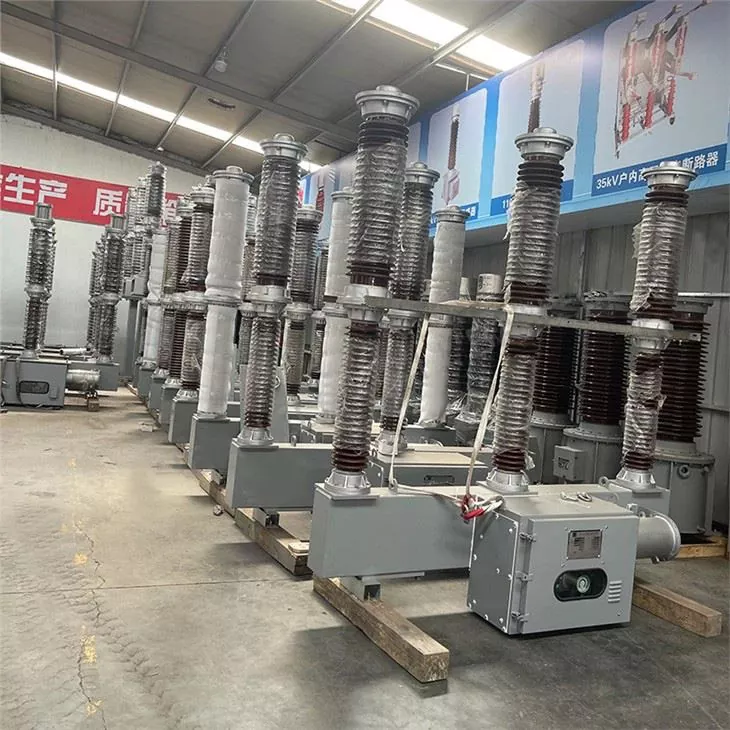

পণ্য বাস্তব শট

FAQ

আইটেম: 66 কেভি 69 কেভি এসএফ 6 সার্কিট ব্রেকার

প্রশ্ন 1: 66 কেভি এসএফ 6 সার্কিট ব্রেকারের রেটেড ভোল্টেজ কী?

এ 1: 66 কেভি এসএফ 6 সার্কিট ব্রেকারের রেটেড ভোল্টেজ 66 কেভি, উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমের জন্য উপযুক্ত।

প্রশ্ন 2: সার্কিট ব্রেকারে কোন গ্যাস ব্যবহৃত হয় এবং কেন?

এ 2: এসএফ 6 গ্যাস (সালফার হেক্সাফ্লোরাইড) ব্যবহৃত হয় কারণ এটিতে দুর্দান্ত আর্ক-এক্সটিং এবং অন্তরক বৈশিষ্ট্য রয়েছে। এটি উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনগুলিতে দক্ষ কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

প্রশ্ন 3: ব্রেকার কি চরম পরিবেশগত পরিস্থিতিতে কাজ করতে পারে?

এ 3: হ্যাঁ, ব্রেকারটি -30 ডিগ্রি সেন্টিগ্রেড এবং +40 ডিগ্রি সেন্টিগ্রেডের মধ্যে তাপমাত্রা সহ কঠোর পরিবেশে পরিচালনা করার জন্য ডিজাইন করা হয়েছে, 2000 মিটার পর্যন্ত উচ্চতা এবং 8 ডিগ্রি পর্যন্ত ভূমিকম্পের তীব্রতা। 2000 মিটারের উপরে উচ্চতার জন্য, নিরোধক স্তরে বিশেষ সমন্বয় প্রয়োজন।

প্রশ্ন 4: এসএফ 6 সার্কিট ব্রেকারের কতবার রক্ষণাবেক্ষণের প্রয়োজন হয়?

এ 4: এর সাধারণ কাঠামো এবং সিলড ডিজাইনের কারণে, সার্কিট ব্রেকারটির ন্যূনতম রক্ষণাবেক্ষণ প্রয়োজন। গ্যাস চাপ, বৈদ্যুতিক উপাদান এবং যান্ত্রিক অংশগুলির নিয়মিত পরিদর্শনগুলির পরামর্শ দেওয়া হয়।
