মাঝারি ভোল্টেজ আউটডোর স্বয়ংক্রিয় সার্কিট Recloser
  • মাঝারি ভোল্টেজ আউটডোর স্বয়ংক্রিয় সার্কিট Recloserমাঝারি ভোল্টেজ আউটডোর স্বয়ংক্রিয় সার্কিট Recloser
  • মাঝারি ভোল্টেজ আউটডোর স্বয়ংক্রিয় সার্কিট Recloserমাঝারি ভোল্টেজ আউটডোর স্বয়ংক্রিয় সার্কিট Recloser
  • মাঝারি ভোল্টেজ আউটডোর স্বয়ংক্রিয় সার্কিট Recloserমাঝারি ভোল্টেজ আউটডোর স্বয়ংক্রিয় সার্কিট Recloser

মাঝারি ভোল্টেজ আউটডোর স্বয়ংক্রিয় সার্কিট Recloser

টাইমট্রিক ইলেকট্রিক হল চীনের একটি বড় মাঝারি ভোল্টেজ আউটডোর স্বয়ংক্রিয় সার্কিট রিক্লোজার মাঝারি ভোল্টেজ আউটডোর রিক্লোজার। আমরা বহু বছর ধরে বহিরঙ্গন সুইচগিয়ারের উপর ফোকাস করে আসছি, এবং আমাদের পণ্যগুলি প্রতিযোগিতামূলক মূল্য এবং দক্ষিণ আমেরিকা, মধ্যপ্রাচ্য, আফ্রিকা এবং দক্ষিণ-পূর্ব এশিয়ার গ্রাহকদের দ্বারা পছন্দনীয়। আমরা এই অঞ্চলে গ্রাহকদের মানসম্পন্ন সেবা প্রদানের জন্য প্রতিশ্রুতিবদ্ধ।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

প্যাকিং এবং পরিবহন

রিক্লোজারটি স্ট্যান্ডার্ড এক্সপোর্ট কাঠের কেসে কন্ট্রোল ইউনিট এবং উপাদানগুলির সাথে প্যাক করা হয়, যেমন সংযোগকারী কেবল এবং টার্মিনাল সংযোগকারী, ইত্যাদি। ঐচ্ছিক আনুষাঙ্গিক যেমন অক্জিলিয়ারী পাওয়ার ভোল্টেজ ট্রান্সফরমার এবং মাউন্টিং ব্র্যাকেট ইত্যাদি একটি পৃথক ক্ষেত্রে পরিবহন করা হবে। ফ্যাক্টরি অ্যাসেম্বল করা রিক্লোজারটি প্যাক করার জন্য "যোগাযোগ ওপেন" অবস্থানে চালু করা হয়েছে।


প্রেরণের সময় রিক্লোজারের সাথে প্রদত্ত নথিগুলি: নির্দেশিকা ম্যানুয়াল, রুটিন টেস্ট সার্টিফিকেট, অঙ্কন, প্যাকিং তালিকা এবং অন্যান্য নথিপত্র যা টাইমট্রিকের সাথে চুক্তিতে পারস্পরিক সম্মত।

রিক্লোজার শুধুমাত্র প্যাক করা অবস্থায় পরিবহন করা হবে। কাঠের কেস উত্তোলনের সময়, নিম্নলিখিত সতর্কতা অবলম্বন করা আবশ্যক: নিশ্চিত করুন যে প্যাকিং কেসগুলি ভেজা পৃষ্ঠে/জলভরা জায়গাগুলিতে রাখা হয় না; কাঁটাচামচ বা স্লিং দিয়ে সজ্জিত একটি উত্তোলন যন্ত্রের মাধ্যমে রিক্লোজারগুলি উত্তোলন করা উচিত। যদি একটি ক্রেন ব্যবহার করা হয়, slings ব্যবহার করা হবে. ইউনিটগুলি রোল বা ড্রপ করা উচিত নয়। প্রতিটি recloser একত্রিত এবং কারখানায় পরীক্ষা করা হয়. চালানের আগে, ত্রুটিমুক্ত একটি গুণমান পণ্য নিশ্চিত করার জন্য সরঞ্জামগুলি পুঙ্খানুপুঙ্খভাবে পরিদর্শন করা হয়। ক্ষতি লক্ষ্য করা হলে, আমাদের সাথে যোগাযোগ করুন.

স্টোরেজ

সরাসরি সূর্যালোক, বৃষ্টি বা তুষার থেকে রক্ষা করার জন্য সম্পূর্ণ প্যাকিং সহ রিক্লোজারটি সর্বদা বাড়ির ভিতরে সংরক্ষণ করা উচিত। রিক্লোজারটি তার আসল পরিবহন ইউনিটে সংরক্ষণ করা উচিত, যেখানে তারা ক্ষতি থেকে ভালভাবে সুরক্ষিত।

রিক্লোজারগুলি কারখানা থেকে চালানের তারিখ থেকে 3 মাস পর্যন্ত সংরক্ষণ করা যেতে পারে। দীর্ঘ সঞ্চয়স্থানের জন্য, প্যাকেজ অপসারণ করা প্রয়োজন এবং পুনঃক্লোজারটি নিম্নরূপ প্রয়োজনীয় পরিবেশগত অবস্থার অধীনে রাখা হয়:

- লিক প্রুফ ছাদ

- কঠিন, সমতল স্থল

- আপেক্ষিক আর্দ্রতা 50% এর কম

- তাপমাত্রা 20℃(+10℃)

- গরম করার উপাদানগুলি অবশ্যই বৈদ্যুতিক সরবরাহের সাথে সংযুক্ত থাকতে হবে

ক্ষয় বা হিমায়িত ক্ষতি থেকে নিয়ন্ত্রণ সরঞ্জাম রক্ষা করুন. কোন জল জমে বা মাটি জমা এড়াতে কাঠামোগুলি যথাযথ যত্ন সহ বাইরে সংরক্ষণ করা যেতে পারে। খুচরা যন্ত্রাংশ তাদের মূল প্যাকিং মধ্যে ভিতরে সংরক্ষণ করা উচিত.

স্থাপন

রিক্লোজারটি একটি সাবস্টেশন ফ্রেমে, ডাবল পোল ফ্রেমে, একক মেরু ফ্রেমে বা গ্রাহকের প্রয়োজন অনুসারে একটি কাস্টমাইজড ফ্রেমে মাউন্ট করার জন্য উপযুক্ত। পদ্ধতি যাই হোক না কেন, রিক্লোজারটি নিরাপদে বেঁধে রাখা উচিত। আপনার কোম্পানির নির্দেশিকা এবং রিক্লোজারের উচ্চতা সেট করার জন্য, ফ্রেমটিকে পোল বা বেসে সুরক্ষিত করার জন্য এবং সংযোগগুলি সম্পূর্ণ করার জন্য বিভিন্ন কোড অনুসরণ করুন। কারখানা ছাড়ার আগে, প্রতিটি একক রিকলোজার সুইচ ইউনিট একটি নির্দিষ্ট নিয়ন্ত্রণ ইউনিটের সাথে কারখানায় একটি সিস্টেম হিসাবে পরীক্ষা করা হয়। অতএব, সুইচ ইউনিট এবং কন্ট্রোল ইউনিট একই প্যাকিংয়ে মিলেছে, এবং যদি আপনার সুইচ ইউনিট বা কন্ট্রোল ইউনিট প্রতিস্থাপন করতে হয়, তাহলে অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।

সমস্ত ধাতব মাউন্টিং ফ্রেম এবং কাঠামো অবশ্যই সাইটের গ্রাউন্ডিং গ্রিডে গ্রাউন্ড করা উচিত। ইলেকট্রনিক উপাদানগুলি ভালভাবে কাজ করার জন্য, সাইটে গ্রাউন্ডিং গ্রিডের মোট প্রতিবন্ধকতা এক ওহমের কম হওয়া অপরিহার্য। কন্ট্রোল বক্সের অভ্যন্তরে ঢালাই করা আর্থ টার্মিনালের সমস্ত গ্রাউন্ডিং সংযোগগুলি অক্ষত এবং সুরক্ষিত আছে তা নিশ্চিত করতে পরীক্ষা করুন৷ নিজের ক্ষতি এড়াতে 12 ইঞ্চি ব্যাসার্ধের নীচে কেবলটি বাঁকবেন না।

মাউন্ট করার আগে পরীক্ষা

ভ্যাকুয়াম ইন্টারপ্টার টেস্ট

পরিবহন বা পরিচালনার সময় ভ্যাকুয়ামের কোনো ক্ষতি হয়েছে কিনা তা যাচাই করার জন্য প্রতিটি ভ্যাকুয়াম ইন্টারপ্রটারে এক মিনিটের পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করার পরীক্ষা চালানোর পরামর্শ দেওয়া হয়। সাধারণ মান অনুযায়ী, অক্ষত ভ্যাকুয়াম সিল সহ একটি ভ্যাকুয়াম ইন্টারপ্টার রেট করা ভোল্টেজের 80% সহ্য করতে সক্ষম হওয়া উচিত, যেমন 40kV AC (50kV-এর 80%) 15kV এবং 27kV, 56kV AC(70kV-এর 80%) 38kV জুড়ে খোলার জন্য পরিচিতি ফাঁস হওয়া ভ্যাকুয়াম (স্বাভাবিক বায়ুমণ্ডলে খোলা) সহ একই ইন্টারপ্টার অনেক কম ভোল্টেজের ফাঁকে ফ্ল্যাশওভার করবে। অভ্যন্তরীণ ফ্ল্যাশওভার ঘটলে, পর্যায়গুলিকে বিচ্ছিন্ন করুন এবং ত্রুটিযুক্ত বাধা শনাক্ত করতে যথাক্রমে প্রতিটি ফেজ পরীক্ষা করুন। কোনও ত্রুটিপূর্ণ মেরু সমাবেশকে পরিষেবাতে রাখার অনুমতি দেওয়া হয় না এবং পুনরায় ক্লোজার ইনস্টল করার আগে নিশ্চিত করুন যে সমস্ত মেরু সমাবেশগুলি ভাল অবস্থায় রয়েছে।


যোগাযোগ প্রতিরোধ পরীক্ষা

নিয়ামক এবং সংযুক্ত সংযোগ তারের মাধ্যমে recloser বন্ধ করুন. 100A DC-এর কম নয় এমন নির্দিষ্ট সরঞ্জামের সাথে যোগাযোগের প্রতিরোধের পরিমাপ করুন। প্রতিটি পর্বের জন্য যোগাযোগ প্রতিরোধের মান 50 মাইক্রো-ওহমের নিচে হওয়া উচিত। নিশ্চিত করুন যে পরিমাপ কিটের পরিচিতিগুলি শুধুমাত্র মেরুটির আগত এবং আউটকামিং টার্মিনাল জুড়ে সংযুক্ত রয়েছে।

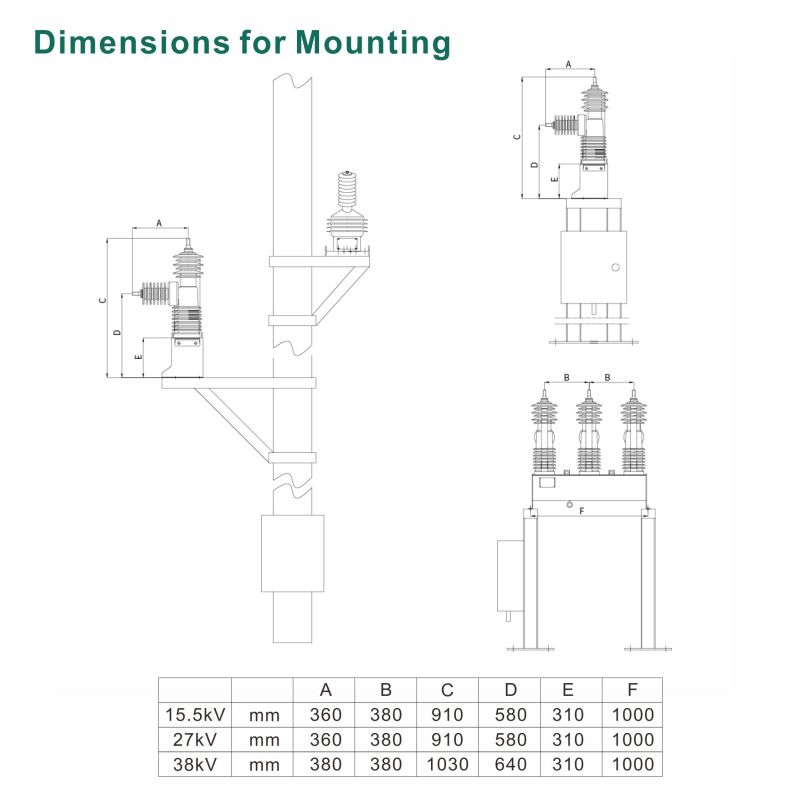

মাউন্টিং

মডেল ইউনিট A C E F
15kV মিমি 360 380 910 580 310 1000
27kV মিমি 360 380 910 580 310 1000
38kV মিমি 360 380 1030 640 310 1000

ব্যবহারের আগে পরিদর্শন


রিক্লোজারটি পরিষেবাতে রাখার আগে যান্ত্রিক এবং বৈদ্যুতিক ক্রিয়াকলাপের জন্য পরীক্ষা করা উচিত। অনুগ্রহ করে মনে রাখবেন যে কারখানা থেকে বের হওয়ার সময় রিক্লোজারটি ওপেন (বন্ধ) অবস্থায় পরিবহণ করা হয়।

ব্যাটারির উভয় পাশে গ্রাউন্ড করবেন না বা অ্যাকচুয়েটর অপারেটিং কয়েলের টার্মিনালের সাথে মাটি সংযুক্ত করবেন না। এর ফলে ইউনিটের স্থায়ী ক্ষতি হবে।

যখন সমস্ত যান্ত্রিক এবং বৈদ্যুতিক সংযোগগুলি সম্পন্ন করার সাথে পুনরায় ক্লোজারটি সম্পূর্ণরূপে মাউন্ট করা হয়, তখন মূল লাইনগুলিতে পুনরায় ক্লোজারটিকে শক্তি দেওয়ার আগে নিম্নলিখিত বাধ্যতামূলক পরিদর্শনগুলি সম্পাদন করুন:

1. নিশ্চিত করুন যে recloser সঠিকভাবে সমতল করা হয়েছে এবং নিরাপদে নোঙ্গর করা হয়েছে।

2. কোনো বাদ এড়াতে সমস্ত হার্ডওয়্যারের নিবিড়তা পরীক্ষা করুন।

3. সমস্ত তার এবং তারের সংযোগ নিখুঁত মেজাজে আছে তা নিশ্চিত করতে পরীক্ষা করুন৷

4. সুইচ ইউনিট এবং কন্ট্রোল ইউনিট উভয়ই উল্লিখিত হিসাবে গ্রাউন্ড করা হয়েছে তা নিশ্চিত করুন।

অপারেশন

1 Recloser এর ওভারভিউ

দূরবর্তীভাবে নিয়ন্ত্রিত এবং পর্যবেক্ষণ করা Recloser:

• তিনটি ভ্যাকুয়াম ইন্টারপ্টার একটি একক ম্যাগনেটিক অ্যাকচুয়েটর দ্বারা চালিত হয় খোলা এবং বন্ধ উভয়ের জন্য।

• অ্যাকচুয়েটর এবং সংশ্লিষ্ট মেকানিজম একটি স্টেইনলেস স্টিলের ট্যাঙ্ক এবং ঢাকনায় আবদ্ধ থাকে, উভয়ই বাইরের ব্যবহারের জন্য পাউডার আঁকা।

• হাইড্রোফোবিক সাইক্লো-অ্যালিফ্যাটিক ইপোক্সি রজন ঢালাই সমাবেশগুলি ঢাকনার সাথে বোল্ট করা হয়।

• একটি বাহ্যিক পয়েন্টার, ট্যাঙ্কে স্পষ্টভাবে দৃশ্যমান, পুনঃক্লোজারের খোলা/বন্ধ অবস্থা নির্দেশ করে।

• রিক্লোজারের অপারেশন কম ভোল্টেজ ম্যাগনেটিক অ্যাকচুয়েটরের মাধ্যমে হয় যা কন্ট্রোলারে থাকা ক্যাপাসিটারগুলি বন্ধ এবং খোলার মাধ্যমে সক্রিয় করা হয় যা অনবোর্ড পাওয়ার সাপ্লাই দ্বারা চার্জ করা হয়। দুটি 12V 7Ah সিল করা লিড অ্যাসিড ব্যাটারিতে 24V এর সিস্টেম ভোল্টেজ প্রদানের জন্য ব্যাকআপ পাওয়ার সাপ্লাই সিস্টেম রয়েছে

Recloser এর বৈশিষ্ট্য

▶ ভ্যাকুয়াম ইন্টারপ্টারের শক্তিশালী এনক্যাপসুলেশন

সম্পূর্ণ আকৃতির প্রযুক্তি গ্রহণ করে, ইন্টারপ্টারগুলি প্রিমিয়াম হাইড্রোফোবিক ইপোক্সি রেজিন দিয়ে উচ্চ পুরুত্বে আবদ্ধ করা হয়, অসামান্য ডাইলেক্ট্রিক বৈশিষ্ট্য নিশ্চিত করে।

▶ লাইন ভোল্টেজ সেন্সিং

রিক্লোজার নিম্ন টার্মিনালগুলিতে লাইন ভোল্টেজ অনুধাবন করে, যা ভোল্টেজ পরিমাপ, পাওয়ার পরিমাপ, দিকনির্দেশক ব্লকিং এবং বিভিন্ন সুরক্ষা প্রোটোকল সক্ষম করে।

▶ বর্তমান পরিমাপ

প্রতিটি পর্যায়ে একটি বর্তমান ট্রান্সফরমার (CT) আউটকামিং দিকে এনক্যাপসুলেট করা আছে। এটি এই পর্যায়গুলিতে বর্তমান পরিমাপ সক্ষম করে।

▶ ম্যানুয়াল ট্রিপিং এবং লকআউট অপারেশন

রিক্লোজারের ট্যাঙ্কটি একটি ম্যানুয়াল লিভার দিয়ে সজ্জিত যা গ্রাউন্ড লেভেল থেকে একটি হুক স্টিক দ্বারা চালিত হতে পারে যা একই সাথে ট্রিপিং এবং লকআউট করে। এই যান্ত্রিকভাবে ম্যানুয়াল লিভার ইলেকট্রনিকভাবে রিমোট ক্লোজিংকে বাধা দেয় এবং ডাউন পজিশনে ম্যানুয়াল ট্রিপিং রিং শুধুমাত্র শারীরিকভাবে পুনরুদ্ধার করা যায়।

Recloser প্রধান অপারেশন


Recloser-এর প্রধান ক্রিয়াকলাপের বিবরণ নিচে দেওয়া হল।

▶ বন্ধ

Recloser শুধুমাত্র বৈদ্যুতিকভাবে বন্ধ করা যেতে পারে. স্থানীয় মোডে কন্ট্রোলারের সাথে, সামনের প্যানেলের "I" পুশ বোতাম থেকে রিক্লোজারটি বন্ধ করা যেতে পারে। সঠিক দূরবর্তী সংযোগ স্থাপন করা হলে, রিক্লোজার রিমোট মোডে কন্ট্রোলার সহ যোগাযোগের মাধ্যমে দূরবর্তী SCADA থেকেও বন্ধ করা যেতে পারে। নিরাপত্তা বিবেচনার জন্য, রিক্লোজারকে ম্যানুয়ালি বন্ধ করার অনুমতি দেওয়া হয় না এবং কোনও হুক স্টিক ব্যবহার করে ম্যানুয়ালি রিক্লোজারটি বন্ধ করার জন্য আলাদা কোনো বিধান নেই।

▶ খোলা

Recloser যান্ত্রিক পাশাপাশি বৈদ্যুতিকভাবে খোলা যেতে পারে। কন্ট্রোলারটি স্থানীয় মোডে থাকায়, সামনের প্যানেলের "O" পুশ বোতাম থেকে রিক্লোজারটি খোলা যেতে পারে। সঠিক দূরবর্তী সংযোগ স্থাপন করা হলে, রিক্লোজারটি দূরবর্তী SCADA থেকে যোগাযোগের মাধ্যমেও খোলা যেতে পারে, যেখানে নিয়ামক রয়েছে

রিমোট মোড।

▶ ম্যানুয়াল (যান্ত্রিক) খোলা

যখন কিছু জরুরী ঘটনা ঘটে, তখন কন্ট্রোলার দ্বারা ক্লোজার প্রধান পরিচিতিগুলির স্বাভাবিক খোলা সম্ভব হয় না, যেমন কন্ট্রোল বক্সের দরজা লক করা থাকে, বা বৈদ্যুতিক খোলা অক্ষম থাকে, সুইচ ইউনিট নিরাপদে যান্ত্রিকভাবে একটি স্ট্যান্ডার্ড ইনসুলেটেড হুক স্টিক দ্বারা শারীরিক উপায়ে খোলা যেতে পারে। স্থল স্তর থেকে। ট্যাঙ্কের নীচে ম্যানুয়াল ট্রিপ লিভার (হলুদ রিং) দ্রুত এবং দৃঢ়ভাবে টেনে এনে ম্যানুয়াল খোলার কাজটি অর্জন করা যেতে পারে। এটি যান্ত্রিকভাবে তিনটি খুঁটি একই সাথে খুলবে। Recloser একটি নিরাপদ এবং সুরক্ষিত ম্যানুয়াল ট্রিপ ব্যবস্থা আছে.

যখন রিক্লোজারটি ম্যানুয়ালি খোলা হয়, তখন ম্যানুয়াল ট্রিপ লিভারটি লক করা থাকে এবং রিক্লোজারের (ক্লোজড ব্লকড) যেকোনও ক্লোজিং অপারেশন ব্লক করে দেয়। রিক্লোজারটি ম্যানুয়ালি খোলার এই ধরনের পরিস্থিতি সম্ভবত একটি জরুরী পরিস্থিতি হতে পারে, এটি নিশ্চিত করতে হবে যে সুরক্ষা বিবেচনার জন্য ম্যানুয়ালি খোলা হলে পুনরায় ক্লোজারটি বৈদ্যুতিকভাবে বন্ধ করা যাবে না।

রিক্লোজার খোলা থাকে তা নিশ্চিত করার জন্য, রিক্লোজারের ভিতরে একটি বিধান করা হয়েছে যে নিয়ন্ত্রণ ইউনিট থেকে স্থানীয়ভাবে বা দূরবর্তীভাবে কোনও বৈদ্যুতিক ক্লোজিং কমান্ড শুরু করা যাবে না। অধিকন্তু, অতিরিক্ত নিরাপত্তার নিশ্চয়তা দিতে, কন্ট্রোল ইউনিট থেকে বৈদ্যুতিক কমান্ড জোর করা হলেও Recloser সুইচ ইউনিট যান্ত্রিকভাবে লক থাকে। জরুরী অবস্থা শেষ হওয়ার পরে, বন্ধ করার অপারেশন পুনরুদ্ধার করতে, ম্যানুয়াল ট্রিপ লিভারটিকে শারীরিকভাবে তার স্বাভাবিক অবস্থানে রিসেট করা বাধ্যতামূলক। ম্যানুয়ালি লিভার ফিরিয়ে আনতে হুক স্টিক ব্যবহার করুন।

রক্ষণাবেক্ষণ

রক্ষণাবেক্ষণের 1 ওভারভিউ

রিক্লোজারটি প্রায় রক্ষণাবেক্ষণ মুক্ত হবে যদি এটি সঠিকভাবে পরিচালনা করা হয়। অপারেশনের ফ্রিকোয়েন্সি এবং স্থানীয় পরিবেশগত অবস্থা রক্ষণাবেক্ষণের সময়সূচী তৈরির জন্য প্রাথমিক উদ্বেগ।

অনেকাংশে, রিক্লোজারের সাথে সংযুক্ত যেকোনো ডিভাইস বা সিস্টেমের নিরাপত্তা এবং সফল কার্যকারিতা ইউনিটের সঠিক ইনস্টলেশন, কমিশনিং, প্রোগ্রামিং এবং কনফিগারেশনের উপর নির্ভর করে।

দীর্ঘ, নির্ভরযোগ্য পরিষেবা প্রদানের জন্য, পুনরুদ্ধারকারীকে নিয়মিত বিরতিতে পরিদর্শন করা উচিত। রক্ষণাবেক্ষণের সময়সূচী প্রণয়নে অপারেটিং অভিজ্ঞতা, পরিবেশগত অবস্থা, অপারেশনের সংখ্যা, বর্তমান বিঘ্নিত হওয়ার মাত্রা এবং যেকোনো অস্বাভাবিক পরিষেবার শর্ত বিবেচনা করা উচিত।

রক্ষণাবেক্ষণের কাজটি কেবলমাত্র পেশাদার কর্মীদের দ্বারা করা যেতে পারে যারা সমস্ত পদ্ধতি এবং প্রবিধানের সাথে পরিচিত হতে প্রশিক্ষিত।

প্রয়োজনে, পরিষেবার কার্যকারিতা, রক্ষণাবেক্ষণ এবং মেরামতের কাজে সহায়তার জন্য অনুগ্রহ করে টাইমট্রিকের সাথে যোগাযোগ করুন।


2 রক্ষণাবেক্ষণ আগে প্রস্তুতি

1. পূর্ববর্তী ধারায় উল্লিখিত সমস্ত অপারেশন নিয়ম অনুসরণ করুন।

2. সুইচ ইউনিটের উভয় দিক থেকে পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করুন।

3. নিশ্চিত করুন যে মূল সার্কিটটি সঠিকভাবে আর্থ করা হয়েছে।

4. নিশ্চিত করুন যে আপনার দেশে সমস্ত নিরাপত্তা নিয়ম অনুসরণ করা হয়।


3 প্রস্তাবিত পরিদর্শন এবং রক্ষণাবেক্ষণ পরিকল্পনা

নীচে কিছু পরিদর্শন এবং পরীক্ষার পরামর্শ দেওয়া হয়েছে এবং পর্যায়ক্রমিক পরিদর্শনের সময় প্রাপ্ত ফলাফলের উপর ভিত্তি করে, ব্যবহারকারীরা রক্ষণাবেক্ষণের কাজ চালানোর জন্য সর্বোত্তম সময়ের ব্যবধান সেট করতে পারেন।

চাক্ষুষ পরিদর্শন:

● পোল টার্মিনালের পরিচ্ছন্নতা

● সংযোগের ক্ষতি এবং নিবিড়তা, যেমন বাঁকানো এবং বিরতি

● দৃশ্যমান ক্ষয় বা ধাতব অংশ এবং তারের ক্ষতি

● ধাতব অংশের সমস্ত সংযোগ, যেমন বাদাম, বোল্ট, হার্ডওয়্যার ইত্যাদি

● সমস্ত গ্রাউন্ডিং সংযোগ

● সমস্ত নেমপ্লেট, রেটিং প্লেট, লেবেল

● সমস্ত তারের সংযোগ

স্বাভাবিক পরিবেশে ইনস্টলেশনের জন্য রক্ষণাবেক্ষণের প্রস্তাবিত ব্যবধান হল 18 মাস, যখন চরম পরিবেশে এটি 12 মাস বাঞ্ছনীয়।

ফাংশন পরীক্ষা:

● ব্যাটারির সাধারণ অবস্থা এবং টার্মিনাল (সাধারণ পরিবেশে ৬ মাস, চরম পরিবেশে ৬ মাস)

● যোগাযোগ মডিউল পরিচালনা (প্রযোজ্য হলে) (সাধারণ পরিবেশে 6 মাস, চরম পরিবেশে 6 মাস)

● রিক্লোজার ফাংশন টেস্টের সাথে একত্রে সেকেন্ডারি ইনজেকশন সরঞ্জাম ব্যবহার করে সুরক্ষা পরীক্ষা (স্বাভাবিক পরিবেশে 4 বছর, চরম পরিবেশে 2 বছর)

● ম্যানুয়াল ট্রিপ লিভারের অপারেশন (হলুদ রিং) (স্বাভাবিক পরিবেশে 1 বছর, চরম পরিবেশে 1 বছর)

● ব্যাটারি প্রতিস্থাপন, বাহ্যিক অক্জিলিয়ারী সরবরাহ ব্যর্থতার ফ্রিকোয়েন্সি এবং সময়কালের ভিত্তিতে এবং এই ধরনের পরিস্থিতিতে ব্যাটারি স্রাবের পরিমাণ। (স্বাভাবিক পরিবেশে 3-5 বছর, চরম পরিবেশে 3-5 বছর)

প্রযুক্তিগত বিবরণ

না. প্রযুক্তিগত বিবরণ 15kV 27kV 38kV
1 স্থাপন আউটডোর, পোল এবং সাবস্টেশন মাউন্টিং
2 স্ট্যান্ডার্ড IEC 62271-111 এবং IEEE C37.60
3 রেট সিস্টেম ভোল্টেজ 15kV 27kV 38kV
4 রেট ফ্রিকোয়েন্সি 50/60Hz 50/60Hz 50/60Hz
5 রেট করা ক্রমাগত বর্তমান 630/800A 630/800A 630/800A
6 রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট 12.5kA 12.5kA 16kA
7 রেটেড শর্ট-সার্কিট মেকিং কারেন্ট 31.5kA 31.5kA 40kA
8 3 সেকেন্ডে স্বল্প সময়ের বর্তমান প্রতিরোধ 12.5kA 12.5kA 16kA
9 রেটেড লাইটনিং ইমপালস উইথস্ট্যান্ড ভোল্টেজ 110kV 125 কেভি 170kV
10 রেট সংক্ষিপ্ত সময়কাল P.F ভোল্টেজ প্রতিরোধ 50kV 60kV 70kV
11 লাইন চার্জিং কারেন্ট 2A 5A 5A
12 তারের চার্জিং বর্তমান 10A 25A 40A
13 রিক্লোজিং সিকোয়েন্স O - 0.2 s - CO - 2 s - CO - 2 s - CO - লকআউট
14 বন্ধের সময় ≤ 60 ms ≤ 60 ms ≤ 60 ms
15 খোলার সময় ≤ 40 ms ≤ 40 ms ≤ 40 ms
16 রেট করা বর্তমান অপারেশন সংখ্যা 15000 বার 15000 বার 15000 বার
17 খুঁটির অন্তরক উপাদান হাইড্রোফোবিক ইপোক্সি রজন
18 অপারেটিং মেকানিজমের ধরন স্থায়ী ম্যাগনেটিক অ্যাকচুয়েটর
19 ক্রিপেজ দূরত্ব 960 মিমি 960 মিমি 1290 মিমি
20 ক্লিয়ারেন্স, ফেজ টু ফেজ 320 মিমি 320 মিমি 320 মিমি
21 ন্যূনতম ক্লিয়ারেন্স, পৃথিবীতে ফেজ 270 মিমি 270 মিমি 350 মিমি
22 সংযোগের মধ্যে প্রতিবন্ধকতা 50 μΩ 50 μΩ 50 μΩ
23 মাউন্টিং ফ্রেম বাদ দিয়ে রিক্লোজারের ভর 140 কেজি 140 কেজি 155 কেজি
24 সুইচ ইউনিট এবং কন্ট্রোল ইউনিটের জন্য সুরক্ষা ক্লাস IP56 IP56 IP56
25 বায়ু প্রতিরোধের গতি পর্যন্ত 200 কিমি/ঘন্টা 200 কিমি/ঘন্টা 200 কিমি/ঘন্টা
26 পরিবেষ্টিত তাপমাত্রা -40℃ থেকে +55℃ -40℃ থেকে +55℃ -40℃ থেকে +55℃
27 উচ্চতা 4000 মি 4000 মি 4000 মি


চরম পরিস্থিতিতে ব্যবহারের জন্য, যেমন উচ্চ অক্ষাংশ, উচ্চ উচ্চতা, টরিডিটি,

আর্দ্রতা, বৃষ্টিপাত, হিমশীতলতা ইত্যাদি, প্রযুক্তিগত সহায়তার জন্য আমাদের সাথে যোগাযোগ করুন।
