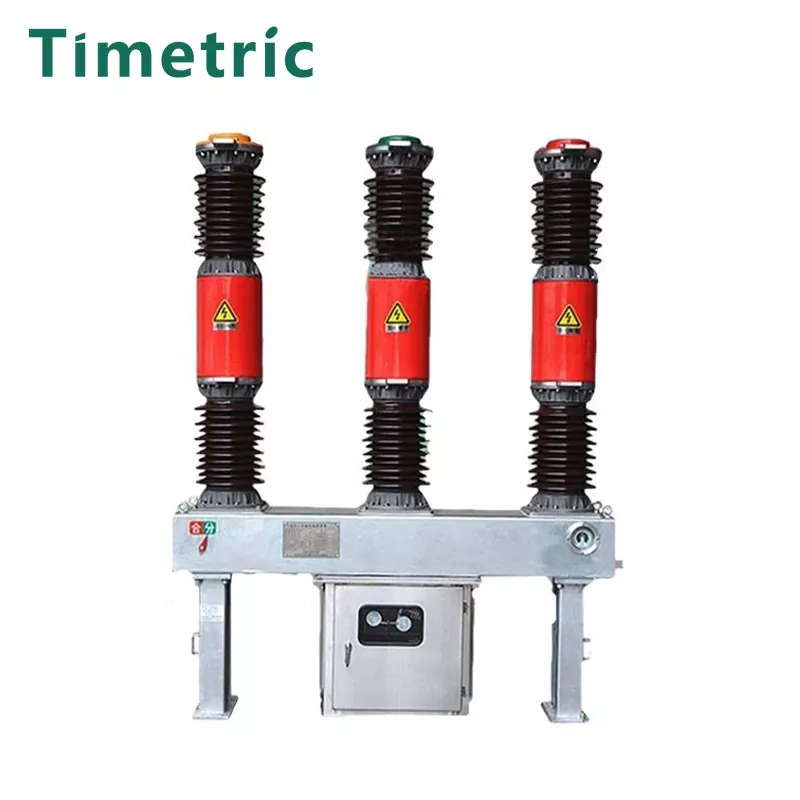

Lw36-40.5 এসএফ 6 সার্কিট ব্রেকার

আইটেম: lw36-40.5 এসএফ 6 সার্কিট ব্রেকার

Thelw36-40.5 এসএফ 6 সার্কিট ব্রেকার একটি তিন-ফেজ, 50Hz আউটডোর উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম 40.5 কেভি পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমের নিয়ন্ত্রণ এবং সুরক্ষার জন্য ডিজাইন করা হয়েছে। এটি সহ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত:

· টাই সার্কিট ব্রেকার।

· ক্যাপাসিটার ব্যাংকগুলি স্যুইচ করা।

Current সংযুক্তিযোগ্য বর্তমান ট্রান্সফর্মারগুলির সাথে পরিমাপ এবং সুরক্ষা।

মূল বৈশিষ্ট্য:

মানগুলির সাথে সম্মতি: জাতীয় স্ট্যান্ডার্ডজিবি 1984-1989 ("এসি হাই ভোল্টেজ সার্কিট ব্রেকার") এবং আন্তর্জাতিক ইলেক্ট্রোটেকনিকাল কমিশন স্ট্যান্ডার্ডআইইসি 60056: 1987 ("উচ্চ ভোল্টেজ এসি সার্কিট ব্রেকার") পূরণ করে।

দুর্দান্ত ব্রেকিং পারফরম্যান্স:

o র‌্যাপিড আর্ক শোধনের জন্য ব্যবহারকারী গ্যাস অর্ক নিভে যাওয়া চেম্বার।

o বর্ধিত সুরক্ষার জন্য সংক্ষিপ্ত আর্সিংয়ের সময়।

o পারফরম্যান্স অবক্ষয় ছাড়াই রেটযুক্ত ভোল্টেজের অধীনে 25 কে 20 বার ব্রেকিং করতে সক্ষম।

কম রক্ষণাবেক্ষণ:

o তার পরিষেবা জীবনের সময় এসএফ 6 গ্যাসের রক্ষণাবেক্ষণের প্রয়োজন নেই।

o ন্যূনতম হস্তক্ষেপ সহ দীর্ঘ বৈদ্যুতিক জীবন অফার করে।

নির্ভরযোগ্য ইনসুলেশন:

o জিরো গেজ চাপে 10 মিনিটের জন্য 40.5 কেভি সহ্য করতে পারে, শক্তিশালী নিরোধক কর্মক্ষমতা নিশ্চিত করে।

উচ্চ যান্ত্রিক নির্ভরযোগ্যতা:

o স্ট্রং ক্লোজিং ক্ষমতা সহ সজ্জিত অপারেশন ডিজাইন করা হয়েছে।

o পুনরায় সংস্থান ছাড়াই 400 এএমপিএসের ক্যাপাসিটার ব্যাংক স্রোতগুলি নিরাপদে এবং বন্ধ করতে পারে।

o আর্সিং বা বার্নআউটের মতো সমস্যা ছাড়াই নিরাপদে স্যুইচিংপ্টি দীর্ঘ লাইন (25-50 কিমি পর্যন্ত) স্যুইচিং করতে সক্ষম।

কমপ্যাক্ট এবং সাধারণ নকশা:

o অসম্পূর্ণ কাঠামোর সাথে কমপ্যাক্ট আকার।

o দীর্ঘকাল ধরে রক্ষণাবেক্ষণ-মুক্ত অপারেশন, হ্রাস ডাউনটাইম এবং ব্যয় নিশ্চিত করে।

মডেল বর্ণনা

প্রধান প্রযুক্তিগত পরামিতি

কাঠামো এবং মাউন্টিং মাত্রা

কাজের পরিবেশ ：

আইটেম: lw36-40.5 এসএফ 6 সার্কিট ব্রেকার

LW36-40.5 এসএফ 6 সার্কিট ব্রেকারের কাজের পরিবেশ:

পরিবেষ্টিত তাপমাত্রা পরিসীমা:

মিনিট: -30 ° C.

সর্বোচ্চ: +40 ডিগ্রি সেন্টিগ্রেড

(বিশেষ অবস্থার জন্য, উচ্চ বা নিম্ন তাপমাত্রার ব্যাপ্তির জন্য কাস্টমাইজ করা যেতে পারে))

উচ্চতা:

সমুদ্রপৃষ্ঠ থেকে এক হাজার মিটার পর্যন্ত ব্যবহার করা যেতে পারে।

এক হাজার মিটারের উপরে উচ্চতার জন্য, সঠিক কার্যকারিতা নিশ্চিত করার জন্য সামঞ্জস্যগুলি প্রয়োজনীয় হতে পারে।

আর্দ্রতা:

আপেক্ষিক আর্দ্রতা 95%(নন-কনডেনসিং) ছাড়িয়ে যাওয়া উচিত নয়।

দূষণের স্তর:

আধুনিক দূষণের স্তর সহ পরিবেশের জন্য উপযুক্ত (আইইসি মান অনুযায়ী টপলিউশন ডিগ্রি III আপ)।

ভূমিকম্প প্রতিরোধ:

রিখটার স্কেলে 8 ডিগ্রি অবধি 8 ডিগ্রি পর্যন্ত তীব্রতা সহ্য করার জন্য ডিজাইন করা হয়েছে।

বায়ু প্রতিরোধের:

উচ্চ বাতাসের সাপেক্ষে অঞ্চলগুলিতে বহিরঙ্গন ইনস্টলেশনগুলির জন্য উপযুক্ত করে তোলে, এটি 160 কিমি/ঘন্টা পর্যন্ত বাতাসের গতি প্রতিরোধ করতে পারে।

বৈদ্যুতিক সার্কিট ব্যর্থতার সম্ভাব্য কারণগুলি

আইটেম: lw36-40.5 এসএফ 6 সার্কিট ব্রেকার

বৈদ্যুতিক সার্কিট ব্যর্থতার সম্ভাব্য কারণগুলি:

অপর্যাপ্ত এসএফ 6 গ্যাস চাপ:

লো এসএফ 6 গ্যাস চাপ ব্রেকারের চাপ-প্রস্থান করার ক্ষমতাটিকে ক্ষতিগ্রস্থ করতে পারে, ফলে ত্রুটিগুলি সঠিকভাবে বাধা দিতে ব্যর্থতার দিকে পরিচালিত করে। নির্ভরযোগ্য অপারেশনের জন্য নিয়মিত গ্যাস চাপ পরীক্ষা করা প্রয়োজনীয়।

এসএফ 6 গ্যাসের দূষণ:

এসএফ 6 গ্যাসের দূষকগুলি (উদাঃ, আর্দ্রতা, বায়ু বা কণিকা) এর ডাইলেট্রিক বৈশিষ্ট্য এবং আর্ক-শঙ্কা কার্যকারিতা হ্রাস করতে পারে, যার ফলে ত্রুটিযুক্ত অপারেশন হয়।

যান্ত্রিক ব্যর্থতা:

অভ্যন্তরীণ উপাদানগুলিতে (যেমন, পরিচিতি, স্প্রিংস, অ্যারেটিং মেকানিজমগুলি) পরিধান করুন এবং ছিঁড়ে ফেলুন এবং প্রয়োজনের সময় ব্রেকারটি বন্ধ করতে বা খুলতে ব্যর্থতার মতো ত্রুটিযুক্ত হতে পারে।

ওভারক্রেন্ট বা শর্ট সার্কিট শর্তাদি:

যদি ব্রেকারটি তার রেটযুক্ত ক্ষমতার বাইরে টোভারলোড ওরশোর্ট-সার্কিট শর্তগুলি সাপেক্ষে করা হয় তবে এটি কার্যকরভাবে ফল্টকে বাধাগ্রস্ত করতে ব্যর্থ হতে পারে, সম্ভাব্যভাবে সিস্টেমের ক্ষতির দিকে পরিচালিত করে।

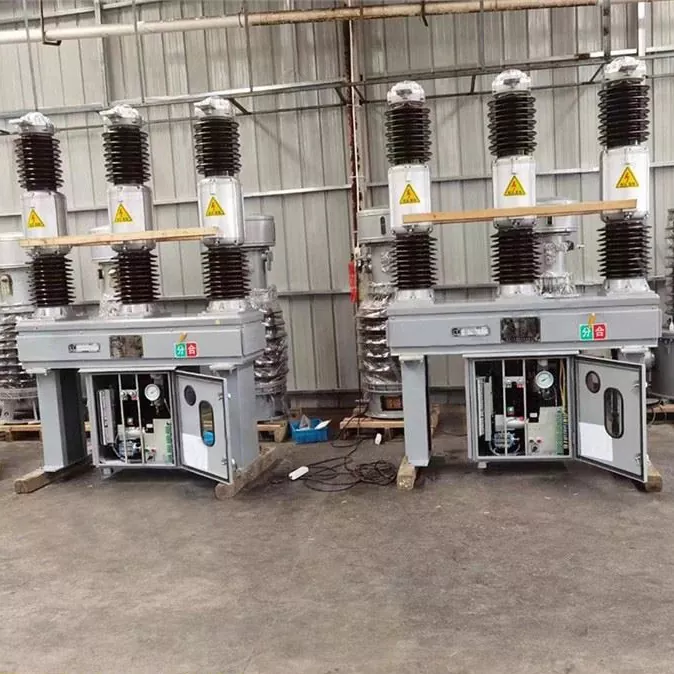

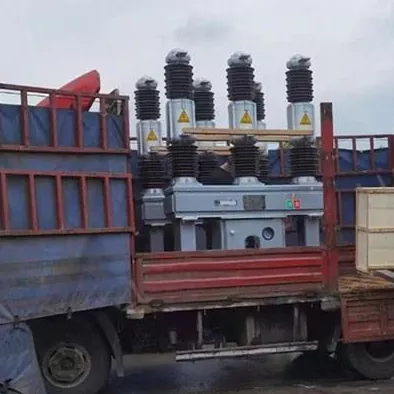

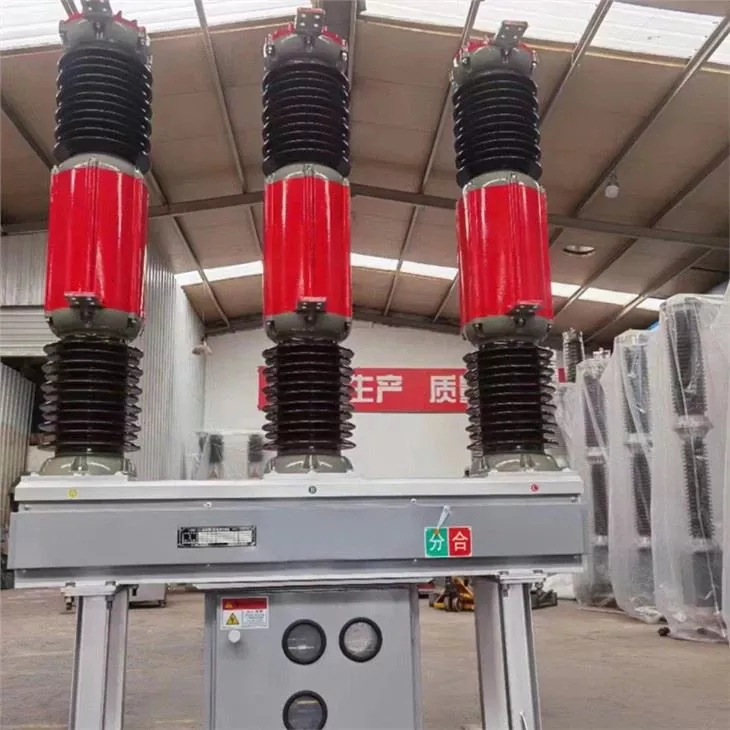

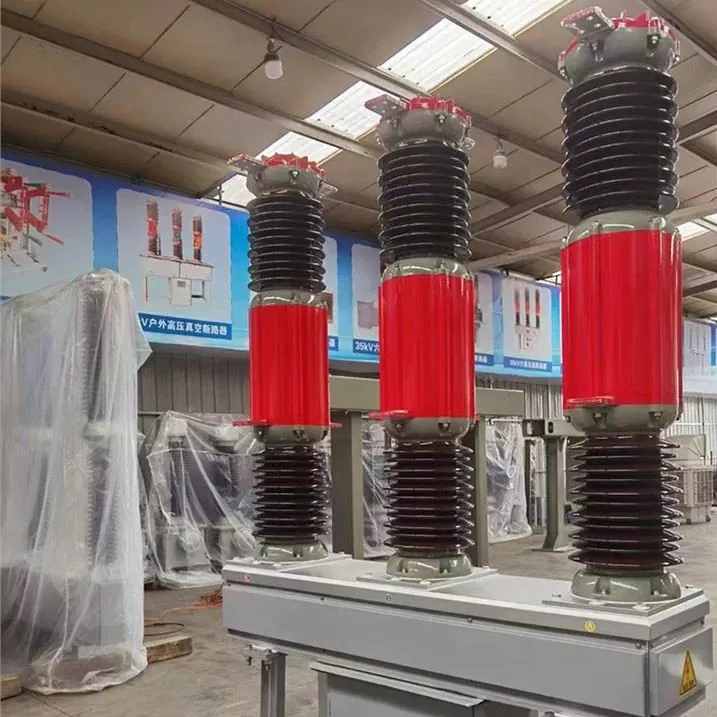

পণ্য বাস্তব শট

FAQ

আইটেম: lw36-40.5 এসএফ 6 সার্কিট ব্রেকার

1. এলডাব্লু 36-40.5 এসএফ 6 সার্কিট ব্রেকারের রেটযুক্ত ভোল্টেজ কী?

· এলডাব্লু 36-40.5 এসএফ 6 সার্কিট ব্রেকারটি 35 কেভি পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমের জন্য উপযুক্ত 40.5 কেভির আঞ্চলিক ভোল্টেজের জন্য ডিজাইন করা হয়েছে।

2. এলডাব্লু 36-40.5 আর্ক নিভে যাওয়ার জন্য কোন ধরণের গ্যাস ব্যবহার করে?

Bra ব্রেকার ইউএসইএসএসএফ 6 (সালফার হেক্সাফ্লুরাইড) গ্যাস, এটি তার দুর্দান্ত ডাইলেট্রিক এবং আর্ক-এক্সটিংয়ের বৈশিষ্ট্যগুলির জন্য পরিচিত, উচ্চ ত্রুটিযুক্ত অবস্থার অধীনে নির্ভরযোগ্য অপারেশনকে নিশ্চিত করে।

৩. এলডাব্লু 36-40.5 এসএফ 6 সার্কিট ব্রেকারের যান্ত্রিক জীবন কী?

LW এলডাব্লু 36-40.5 এসএফ 6 সার্কিট ব্রেকার এর থেকানিকাল লাইফ 3,000 অপারেশনকে ছাড়িয়ে যাওয়ার জন্য ডিজাইন করা হয়েছে, এটি পরিবেশের দাবিতে ঘন ঘন স্যুইচিংয়ের জন্য উপযুক্ত করে তোলে।

4. এলডাব্লু 36-40.5 এসএফ 6 সার্কিট ব্রেকার ক্যাপাসিটার ব্যাংক স্যুইচিংয়ের জন্য ব্যবহার করা যেতে পারে?

· হ্যাঁ, LW36-40.5 ক্যাপাসিটার ব্যাংকগুলি ত্যাগ করা ব্যবহার করা যেতে পারে এবং পুনরায় ইগনিশন ছাড়াই নিরাপদে 400 এমপিএসে স্যুইচিংআপ করতে সক্ষম।
